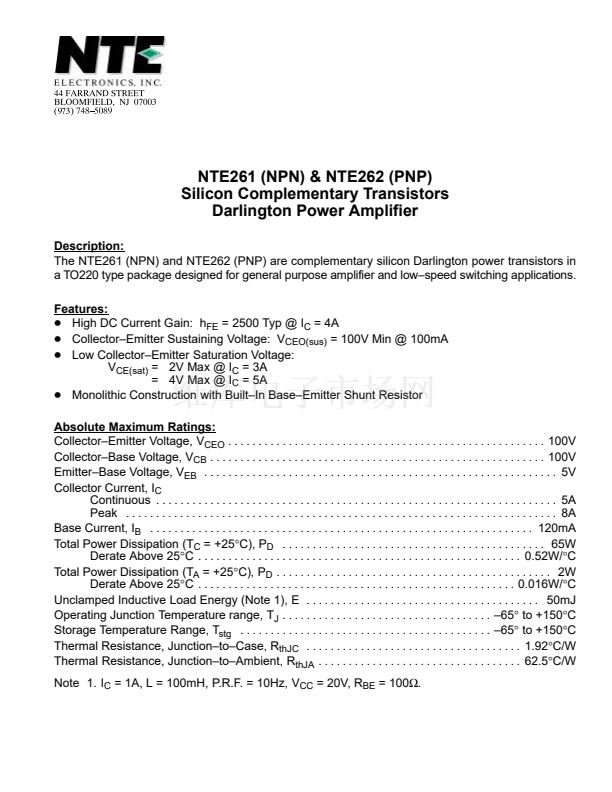

NTE261 (NPN) & NTE262 (PNP)
Silicon Complementary Transistors
Darlington Power Amplifier
Description:
The NTE261 (NPN) and NTE262 (PNP) are complementary silicon Darlington power transistors in
a TO220 type package designed for general purpose amplifier and low鈥搒peed switching applications.
Features:
D
High DC Current Gain: h
FE
= 2500 Typ @ I
C
= 4A
D
Collector鈥揈mitter Sustaining Voltage: V
CEO(sus)
= 100V Min @ 100mA
D
Low Collector鈥揈mitter Saturation Voltage:
V
CE(sat)
= 2V Max @ I
C
= 3A
= 4V Max @ I
C
= 5A
D
Monolithic Construction with Built鈥揑n Base鈥揈mitter Shunt Resistor
Absolute Maximum Ratings:
Collector鈥揈mitter Voltage, V
CEO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100V
Collector鈥揃ase Voltage, V
CB
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100V
Emitter鈥揃ase Voltage, V
EB
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5V
Collector Current, I
C
Continuous . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5A
Peak . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8A
Base Current, I
B
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120mA
Total Power Dissipation (T
C
= +25擄C), P
D
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65W
Derate Above 25擄C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.52W/擄C
Total Power Dissipation (T
A
= +25擄C), P
D
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2W
Derate Above 25擄C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.016W/擄C
Unclamped Inductive Load Energy (Note 1), E . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50mJ
Operating Junction Temperature range, T
J
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 鈥?5擄 to +150擄C
Storage Temperature Range, T
stg
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 鈥?5擄 to +150擄C
Thermal Resistance, Junction鈥搕o鈥揅ase, R
thJC
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.92擄C/W
Thermal Resistance, Junction鈥搕o鈥揂mbient, R
thJA
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62.5擄C/W
Note 1. I
C
= 1A, L = 100mH, P.R.F. = 10Hz, V
CC
= 20V, R
BE
= 100鈩?
