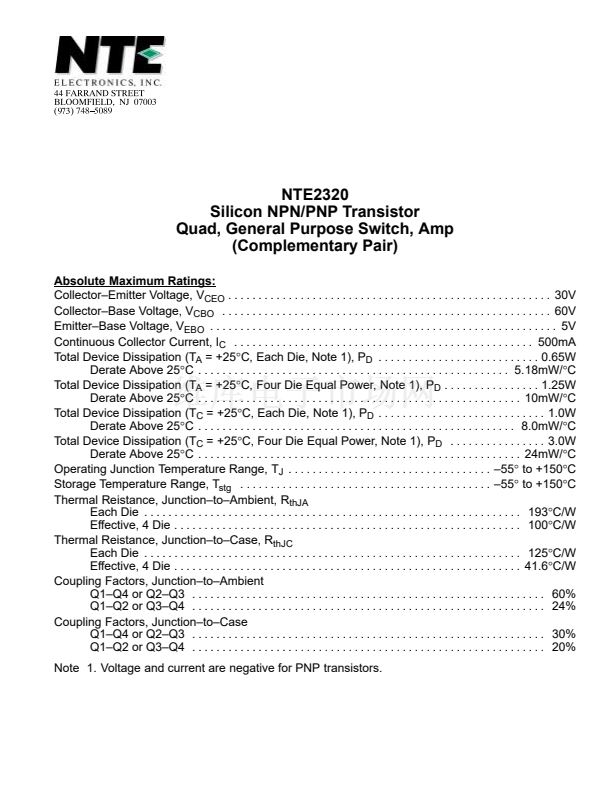

NTE2320
Silicon NPN/PNP Transistor
Quad, General Purpose Switch, Amp
(Complementary Pair)
Absolute Maximum Ratings:
Collector鈥揈mitter Voltage, V
CEO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30V
Collector鈥揃ase Voltage, V
CBO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60V
Emitter鈥揃ase Voltage, V
EBO
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5V
Continuous Collector Current, I
C
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500mA
Total Device Dissipation (T
A
= +25擄C, Each Die, Note 1), P
D
. . . . . . . . . . . . . . . . . . . . . . . . . . . 0.65W
Derate Above 25擄C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5.18mW/擄C
Total Device Dissipation (T
A
= +25擄C, Four Die Equal Power, Note 1), P
D
. . . . . . . . . . . . . . . . 1.25W
Derate Above 25擄C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10mW/擄C
Total Device Dissipation (T
C
= +25擄C, Each Die, Note 1), P
D
. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1.0W
Derate Above 25擄C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.0mW/擄C
Total Device Dissipation (T
C
= +25擄C, Four Die Equal Power, Note 1), P
D
. . . . . . . . . . . . . . . . 3.0W
Derate Above 25擄C . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24mW/擄C
Operating Junction Temperature Range, T
J
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 鈥?5擄 to +150擄C
Storage Temperature Range, T
stg
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 鈥?5擄 to +150擄C
Thermal Reistance, Junction鈥搕o鈥揂mbient, R
thJA
Each Die . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 193擄C/W
Effective, 4 Die . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100擄C/W
Thermal Reistance, Junction鈥搕o鈥揅ase, R
thJC
Each Die . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 125擄C/W
Effective, 4 Die . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 41.6擄C/W
Coupling Factors, Junction鈥搕o鈥揂mbient
Q1鈥換4 or Q2鈥換3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60%
Q1鈥換2 or Q3鈥換4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24%
Coupling Factors, Junction鈥搕o鈥揅ase
Q1鈥換4 or Q2鈥換3 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30%
Q1鈥換2 or Q3鈥換4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20%
Note 1. Voltage and current are negative for PNP transistors.
