NC7SZ86P5 Datasheet

  • NC7SZ86P5

  • Single 2-input Exclusive OR (XOR) Gate

  • 7頁

  • ETC

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

NC7SZ86 TinyLogic錚?UHS 2-Input Exclusive-OR Gate
October 1996
Revised January 2001
NC7SZ86
TinyLogic
錚?/div>
UHS 2-Input Exclusive-OR Gate
General Description
The NC7SZ86 is a single 2-Input Exclusive-OR Gate from
Fairchild鈥檚 Ultra High Speed Series of TinyLogic
錚?/div>
. The
device is fabricated with advanced CMOS technology to
achieve ultra high speed with high output drive while main-
taining low static power dissipation over a very broad V
CC
operating range. The device is specified to operate over
the 1.65V to 5.5V V
CC
range. The inputs and output are
high impedance when V
CC
is 0V. Inputs tolerate voltages
up to 6V independent of V
CC
operating voltage.
Features
s
Space saving SOT23 or SC70 5-lead package
s
Ultra High Speed; t
PD
2.9 ns typ into 50 pF at 5V V
CC
s
High Output Drive;
鹵
24 mA at 3V V
CC
s
Broad V
CC
Operating Range; 1.65V to 5.5V
s
Matches the performance of LCX when operated at 3.3V
s
Power down high impedance inputs/output
s
Overvoltage tolerant inputs facilitate 5V to 3V translation
s
Patented noise/EMI reduction circuitry implemented
Ordering Code:
Order
Number
NC7SZ86M5
NC7SZ86M5X
NC7SZ86P5
NC7SZ86P5X
Package
Number
MA05B
MA05B
MAA05A
MAA05A
Product Code
Top Mark
7Z86
7Z86
Z86
Z86
Package Description
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
Supplied As
250 Units on Tape and Reel
3k Units on Tape and Reel
250 Units on Tape and Reel
3k Units on Tape and Reel
Logic Symbol
IEEE/IEC
Connection Diagram
(Top View)
Pin Descriptions
Pin Names
A, B
Y
Description
Input
Output
Function Table
Y
=
A
鈯?/div>
B
Inputs
A
L
L
H
H
H
=
HIGH Logic Level
L
=
LOW Logic Level
Output
B
L
H
L
H
Y
L
H
H
L
TinyLogic錚?is a trademark of Fairchild Semiconductor Corporation.
漏 2001 Fairchild Semiconductor Corporation
DS012164
www.fairchildsemi.com

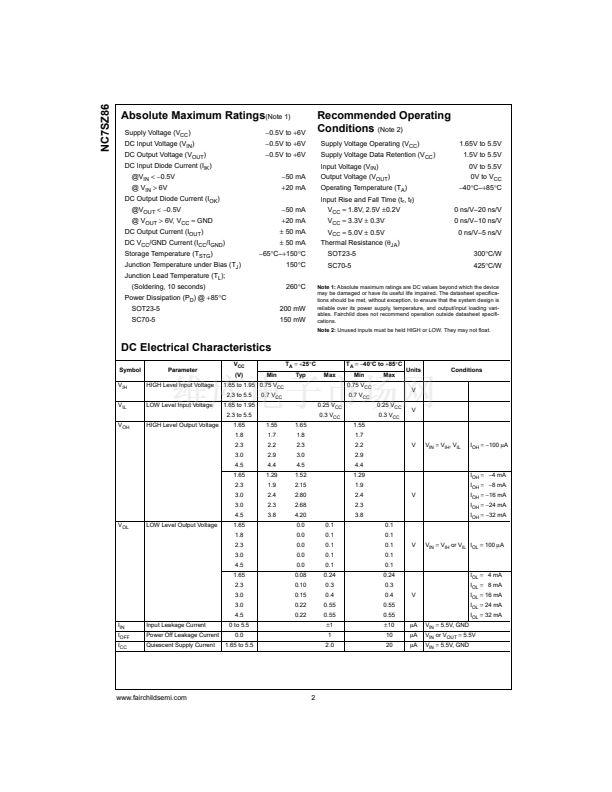

NC7SZ86P5 產品屬性

  • 250

  • 集成電路 (IC)

  • 邏輯 - 柵極和逆變器

  • 7SZ

  • XOR（異或）

  • 1

  • 2

  • -

  • 1.65 V ~ 5.5 V

  • 2µA

  • 32mA，32mA

  • -

  • -

  • 5.4ns @ 5V，50pF

  • -40°C ~ 85°C

  • 表面貼裝

  • SC-70-5

  • 6-TSSOP（5 引線），SC-88A，SOT-353

  • 帶卷 (TR)
