NC7SZ125P5 Datasheet

  • NC7SZ125P5

  • Single Buffer

  • 7頁

  • ETC

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

NC7SZ125 TinyLogic錚?UHS Buffer with 3-STATE Output
October 1996
Revised January 2001
NC7SZ125
TinyLogic
錚?/div>
UHS Buffer with 3-STATE Output
General Description
The NC7SZ125 is a single buffer with 3-STATE output from
Fairchild鈥檚 Ultra High Speed Series of TinyLogic
錚?/div>
. The
device is fabricated with advanced CMOS technology to
achieve ultra high speed with high output drive while main-
taining low static power dissipation over a very broad V
CC
operating range. The device is specified to operate over
the 1.65V to 5.5V range.
The inputs and output are high impedance above ground
when V
CC
is 0V. Inputs tolerate voltages up to 6V indepen-
dent of V
CC
operating voltage. The output tolerates volt-
ages above V
CC
when in the 3-STATE condition.
Features
s
Space saving SOT23 or SC70 5-lead package
s
Ultra High Speed; t
PD
2.6 ns Typ into 50 pF at 5V V
CC
s
High Output Drive;
鹵
24 mA at 3V V
CC
s
Broad V
CC
Operating Range; 1.65V to 5.5V
s
Matches the performance of LCX when operated at
3.3V V
CC
s
Power down high impedance inputs/output
s
Overvoltage Tolerant inputs facilitate 5V to 3V
translation
s
Patented noise/EMI reduction circuitry implemented
Ordering Code:
Product
Number
NC7SZ125M5
NC7SZ125M5X
NC7SZ125P5
NC7SZ125P5X
Package
Drawing
MA05B
MA05B
MAA05A
MAA05A
Product Code
Top Mark
7Z25
7Z25
Z25
Z25
Package Description
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
Supplied As
250 Units on Tape and Reel
3k Units on Tape and Reel
250 Units on Tape and Reel
3k Units on Tape and Reel
Logic Symbol
IEEE/IEC
Connection Diagram
(Top View)
Pin Descriptions
Pin Names
A, OE
Y
Description
Inputs
Output
Function Table
Inputs
OE
L
L
H
H
=
HIGH Logic Level
L
=
LOW Logic Level
X
=
HIGH or LOW Logic Level
Z
=
HIGH Impedance State
Output
In A
L
H
X
Out Y
L
H
Z
TinyLogic錚?is a trademark of Fairchild Semiconductor Corporation.
漏 2001 Fairchild Semiconductor Corporation
DS012161
www.fairchildsemi.com

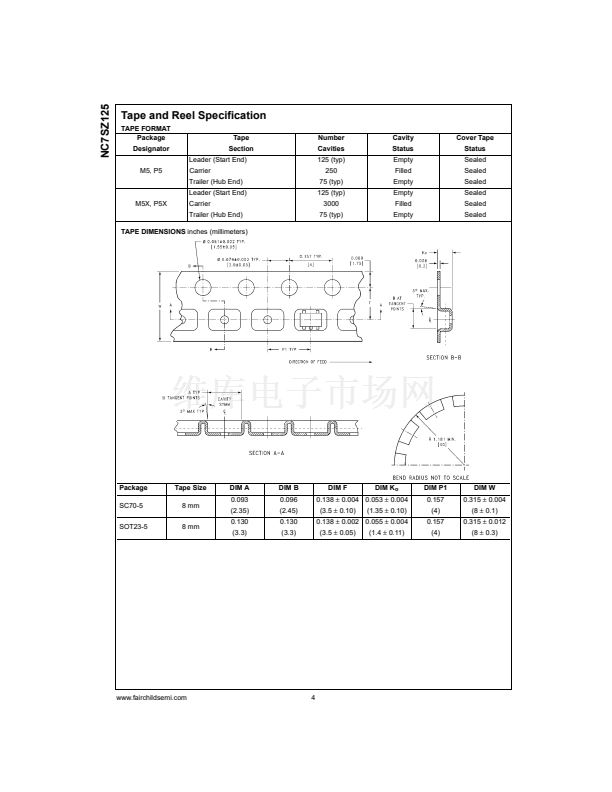

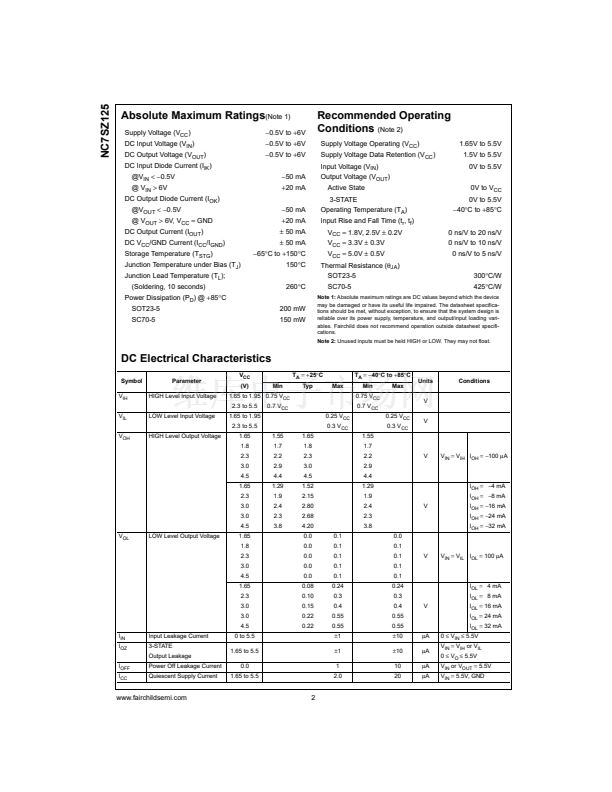

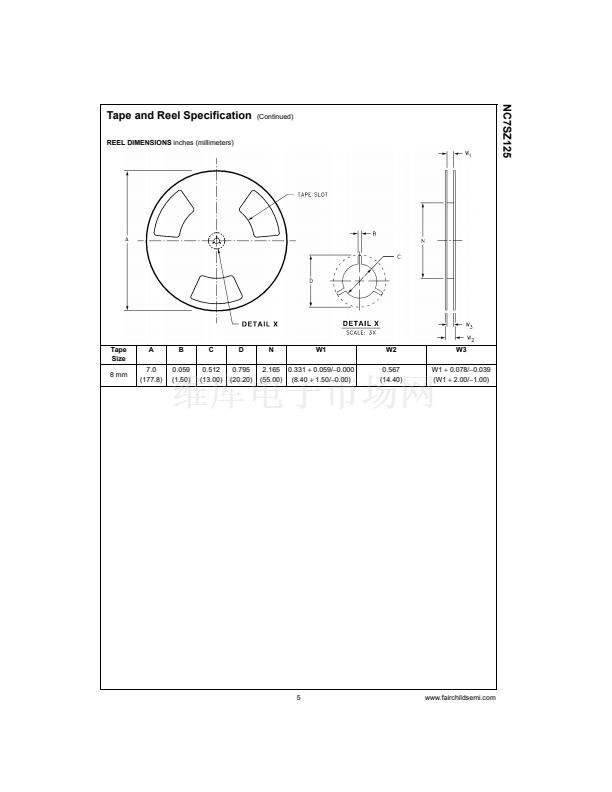

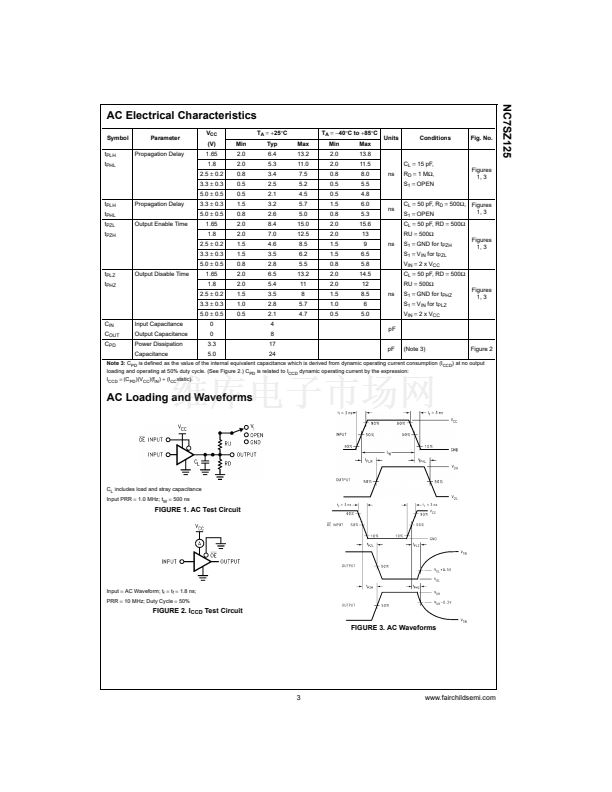

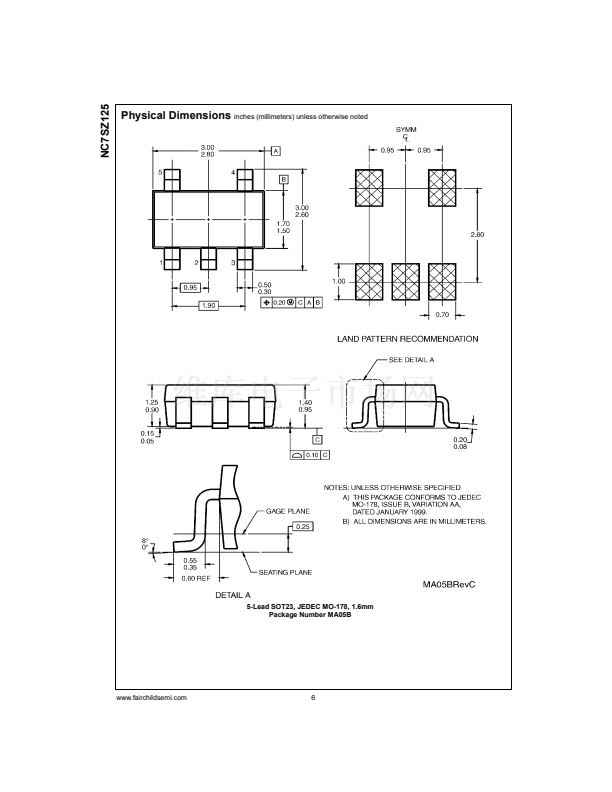

NC7SZ125P5 產品屬性

  • 250

  • 集成電路 (IC)

  • 邏輯 - 緩沖器，驅動器，接收器，收發器

  • 7SZ

  • 緩沖器/線路驅動器，非反相

  • 1

  • 1

  • 32mA，32mA

  • 1.65 V ~ 5.5 V

  • -40°C ~ 85°C

  • 表面貼裝

  • 6-TSSOP（5 引線），SC-88A，SOT-353

  • SC-70-5

  • 帶卷 (TR)

  • NC7SZ125P5TR
