NC7SZ04 TinyLogic錚?UHS Inverter
October 1996
Revised March 2002
NC7SZ04
TinyLogic
錚?/div>
UHS Inverter
General Description
The NC7SZ04 is a single inverter from Fairchild鈥檚 Ultra
High Speed Series of TinyLogic
錚?/div>
. The device is fabricated
with advanced CMOS technology to achieve ultra high
speed with high output drive while maintaining low static
power dissipation over a very broad V
CC
operating range.
The device is specified to operate over the 1.65V to 5.5V
V
CC
range. The inputs and output are high impedance
when V
CC
is 0V. Inputs tolerate voltages up to 6V indepen-
dent of V
CC
operating voltage.
Features
s
Space saving SOT23 or SC70 5-lead package
s
Ultra small MicroPak
錚?/div>
leadless package
s
Ultra High Speed; t
PD
2.4 ns typ into 50 pF at 5V V
CC
s
High Output Drive;
鹵
24 mA at 3V V
CC
s
Broad V
CC
Operating Range; 1.65V to 5.5V
s
Matches the performance of LCX when operated at
3.3V V
CC
s
Power down high impedance inputs/output
s
Overvoltage tolerant inputs facilitate 5V to 3V
translation
s
Patented noise/EMI reduction circuitry implemented
Ordering Code:
Order
Number
NC7SZ04M5X
NC7SZ04P5X
NC7SZ04L6X
Package
Number
MA05B
MAA05A
MAC06A
Product Code
Top Mark
7Z04
Z04
CC
Package Description
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
6-Lead MicroPak, 1.0mm Wide
Supplied As
3k Units on Tape and Reel
3k Units on Tape and Reel
5k Units on Tape and Reel
Logic Symbol
IEEE/IEC
Connection Diagrams
Pin Assignments for SC70
Pin Descriptions
Pin Names
A
Y
NC
Description
Input
Output
No Connect
(Top View)
Pad Assignments for MircoPak
Function Table
Y
=
A
Input
A
L
H
H
=
HIGH Logic Level
L
=
LOW Logic Level
Output
Y
H
L
(Top Thru View)
TinyLogic錚?and MicroPak錚?are trademarks of Fairchild Semiconductor Corporation.
漏 2002 Fairchild Semiconductor Corporation
DS012163
www.fairchildsemi.com

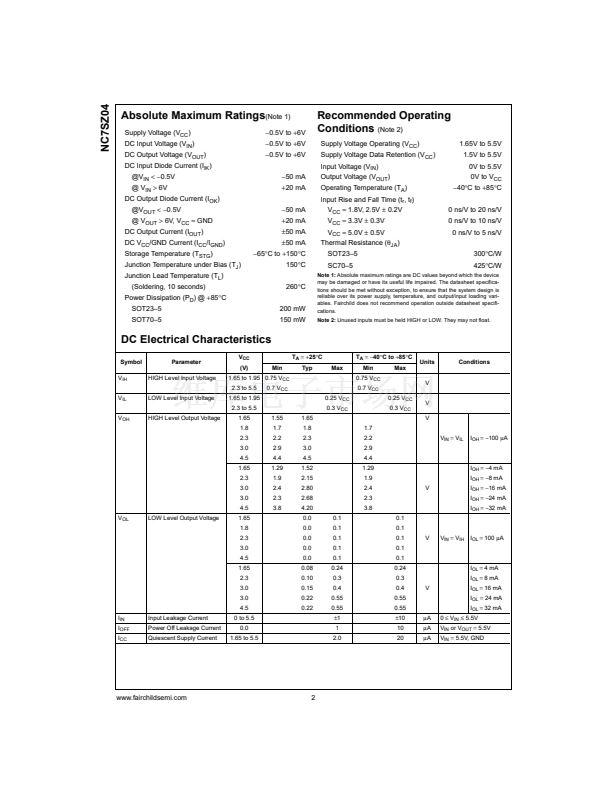

NC7SZ04L6X 產品屬性

  • 5,000

  • 集成電路 (IC)

  • 邏輯 - 柵極和逆變器

  • 7SZ

  • 逆變器，緩沖器

  • 1

  • 1

  • -

  • 1.65 V ~ 5.5 V

  • 2µA

  • 32mA，32mA

  • -

  • -

  • 4.3ns @ 5V，50pF

  • -40°C ~ 85°C

  • 表面貼裝

  • Micro6?（TSOP-6）

  • 6-UFDFN

  • 帶卷 (TR)
