NC7SU04M5X Datasheet

  • NC7SU04M5X

  • TinyLogic HS Unbuffered Inverter

  • 81.11KB

  • 7頁

  • FAIRCHILD

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

NC7SU04 TinyLogic錚?HS Unbuffered Inverter
October 1995
Revised June 2000
NC7SU04
TinyLogic
錚?/div>
HS Unbuffered Inverter
General Description
The NC7SU04 is a single special purpose CMOS Inverter.
The inverter circuit is designed with a single unbuffered
stage to facilitate use in crystal oscillator applications. It is
not intended for use in logic inversion applications.
Advanced Silicon Gate CMOS fabrication assures high
speed and low power circuit operation over a broad V
CC
range. ESD protection diodes inherently guard both input
and output with respect to the V
CC
and GND rails.
Features
s
Space saving SOT23 or SC70 5-lead package
s
Unbuffered for crystal oscillator applications
s
Low Quiescent Power; I
CC
<
1
碌
A
s
Balanced Output Drive; 2 mA I
OL
,
鈭?/div>
2 mA I
OH
s
Broad V
CC
Operating Range; 2V鈥?V
s
Balanced Propagation Delays
s
Specified for 3V operation
Ordering Code:
Order Number
NC7SU04M5
NC7SU04M5X
NC7SU04P5
NC7SU04P5X
Package
Number
MA05B
MA05B
MAA05A
MAA05A
Product Code
Top Mark
7SU4
7SU4
SU4
SU4
Package Description
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SOT23, JEDEC MO-178, 1.6mm
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
5-Lead SC70, EIAJ SC-88a, 1.25mm Wide
Supplied As
250 Units on Tape and Reel
3k Units on Tape and Reel
250 Units on Tape and Reel
3k Units on Tape and Reel
Logic Symbol
IEEE/IEC
Connection Diagram
(Top View)
Pin Descriptions
Pin Names
A
Y
NC
Description
Input
Output
No Connect
Function Table
Y
=
A
Input
A
L
H
H
=
HIGH Logic Level
L
=
LOW Logic Level
Output
Y
H
L
TinyLogic錚?is a trademark of Fairchild Semiconductor Corporation.
漏 2000 Fairchild Semiconductor Corporation
DS012142
www.fairchildsemi.com

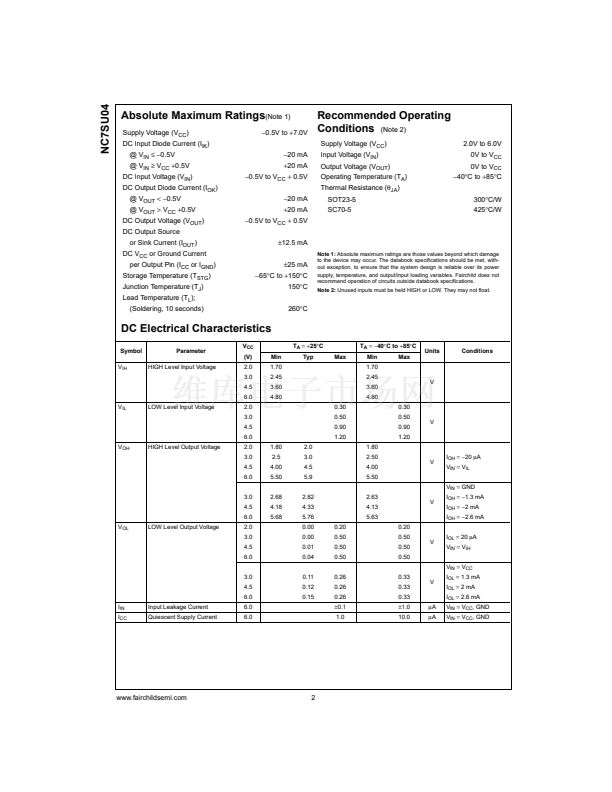

NC7SU04M5X 產品屬性

  • 3,000

  • 集成電路 (IC)

  • 邏輯 - 柵極和逆變器

  • 7SU

  • 反相器

  • 1

  • 1

  • -

  • 2 V ~ 6 V

  • 1µA

  • 2.6mA，2.6mA

  • 0.3 V ~ 1.2 V

  • 1.7 V ~ 4.8 V

  • 17ns @ 6V，50pF

  • -40°C ~ 85°C

  • 表面貼裝

  • SOT-23-5

  • SC-74A，SOT-753

  • 帶卷 (TR)

  • NC7SU04M5XTR
