JAN1N914 Datasheet

IC型號：
JAN1N914
PDF描述：
SWITCHING DIODE
文件大?。?/label>
47.21KB
PDF頁數：
2頁
芯片廠家：
MICROSEMI

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

鈥?1N914 AVAILABLE IN

JAN, JANTX,

AND

JANTXV

PER MIL-PRF-19500/116

鈥?SWITCHING DIODE

鈥?HERMETICALLY SEALED

鈥?DOUBLE PLUG CONSTRUCTION

鈥?METALLURGICALLY BONDED

1N914

MAXIMUM RATINGS

Operating Temperature: -65擄C to +175擄C

Storage Temperature: -65擄C to +200擄C

Operating Current: 75 mA @ TA = + 25擄C

Derating Factor: 0.5 mA/擄C Above TA = + 25擄C

Surge Current A: 1A, sine wave, Pw = 8.3ms

Surge Current B: 0.704A, square wave, Pw = 8.3ms

0.068/0.076

1.73/1.93

POLARITY

BAND

(CATHODE)

ELECTRICAL CHARACTERISTICS

@ 25擄C, unless otherwise specified

Vf 1

VBR

V RWM

I F = 10 mA

Vf 2

I F = 50 mA

t rr

(Note 1)

Volts (min)

100

Volts (pk)

V dc

0.8

V dc

1.2

n sec

FIGURE 1

I R1

@ 20 V dc

I R2

@ 75 V dc

I R3

@ 20 V

TA = 150擄C

I R4

@ 75 V

TA = 150擄C

碌A(chǔ)

CAPACITANCE

@0V

CAPACITANCE

@ 1.5 V

DESIGN DATA

CASE:

Hermetically sealed

glass case per MIL-S-19500/116

D0-35 outline

LEAD MATERIAL:

Copper clad steel.

LEAD FINISH:

Tin / Lead

THERMAL RESISTANCE:

(ROJL):

250 擄C/W maximum at L = .375

THERMAL IMPEDANCE: (Z

OJX): 70

擄C/W maximum

POLARITY:

Cathode end is banded.

MOUNTING POSITION:

Any.

碌A(chǔ)

0.5

碌A(chǔ)

4.0

2.8

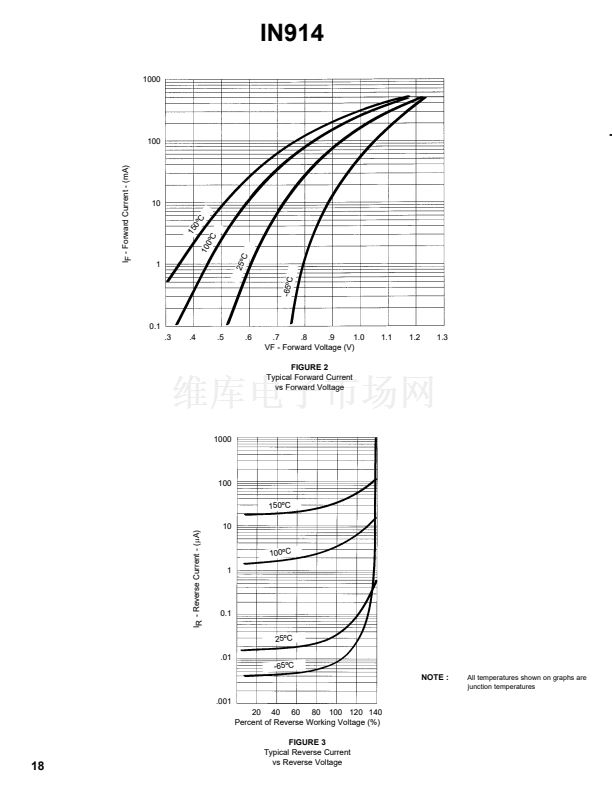

NOTE 1

IF = IR = 10 mA, RL = 100 ohms.

6 LAKE STREET, LAWRENCE, MASSACHUSETTS 01841

PHONE (978) 620-2600

FAX (781) 689-0803

WEBSITE: http://www.microsemi.com

現有數量
0現貨查看交期
價格
1,087 : ￥5.72393散裝
系列
Military, MIL-PRF-19500/116
包裝
散裝
產品狀態
在售
技術
標準
電壓 - DC 反向 (Vr)（最大值）
75 V
電流 - 平均整流 (Io)
200mA
不同 If 時電壓 - 正向 (Vf)
1.2 V @ 50 mA
速度
小信號 =< 200mA（Io），任意速度
反向恢復時間 (trr)
20 ns
不同 Vr 時電流 - 反向泄漏
500 nA @ 75 V
不同?Vr、F 時電容
2.8pF @ 1.5V，1MHz
安裝類型
通孔
封裝/外殼
DO-204AH，DO-35，軸向
供應商器件封裝
DO-35（DO-204AH）
工作溫度 - 結
-65°C ~ 150°C
