IT8711F Application Circuit V0.2
Page1 : Revision History

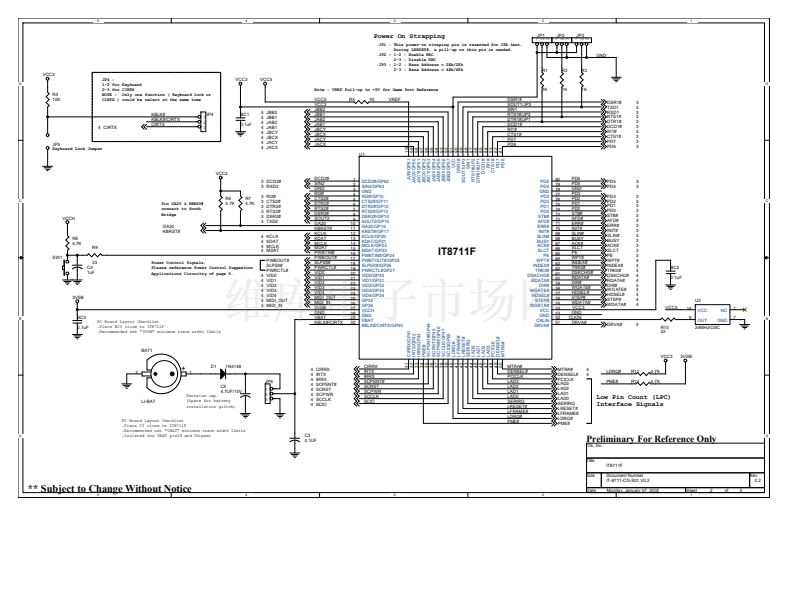

Page2 : IT8711F

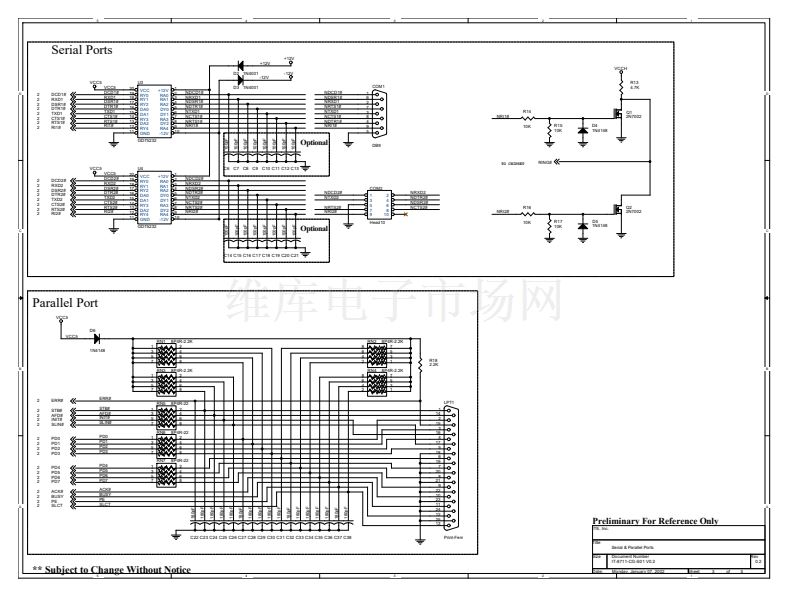

Page3 : Serial & Parallel Ports

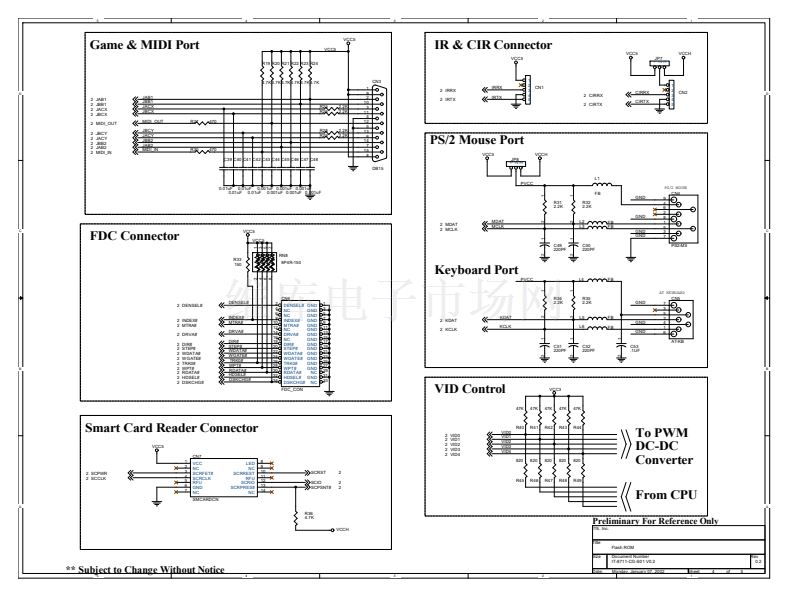

Page4 : VID,IR,CIR,FDC & Smart Card Reader Connector

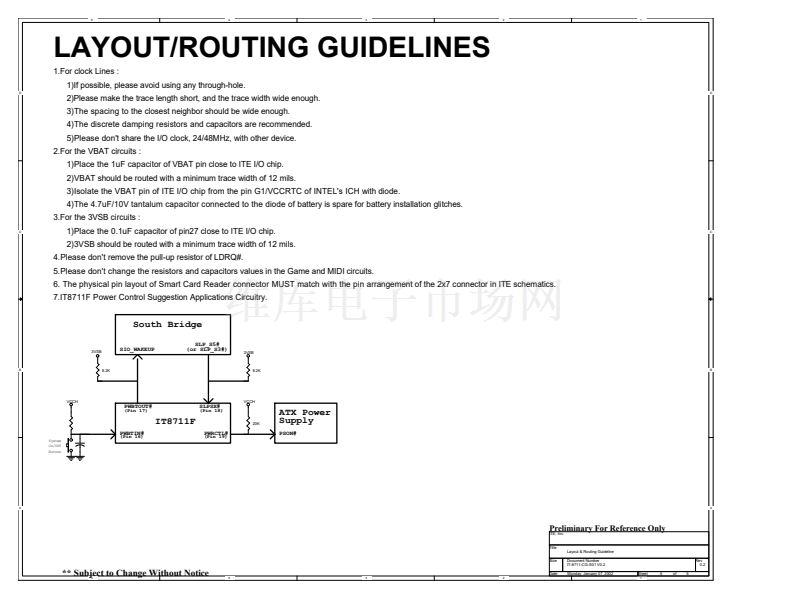

Page5 : Layout & Routing Guideline
D
C
C
REVISION HISTORY
SCHEMATIC
REVISION
IT-8711-CG-S01
N/A
B
PCB
REVISION
MODIFICATION ITEMS
First Draft
DRAWING AND MODIFICATION
DESCRITION
For INTEL Chipset
DATE
April 17,2001
B
VER 0.1
1. Modify U1 Pin27 Connect to 3VSB
2. Adding VID Circuit
3. Modify R11 & R12 from 22 ohm to 4.7K ohm
4. Modify R33 & RN8 from 1k ohm to 150 ohm
5. Add JP8 for Keyboard/Mouse Power supplied by VCC/VCCH
6. Add Layout/Routing Guidelines for 3VSB circuit
7. Swap IT8711 Pin67 and Pin68 off-page connector label
IT-8711-CG-S01
N/A
VER 0.2
June 21,2001
A
Preliminary For Reference Only
ITE, Inc.
Title
IT8711F Revision History
Size
Document Number
IT-8711-CG-S01 V0.2
Monday, January 07, 2002
Sheet
1
A
Rev
0.2
1
of
5
** Subject to Change Without Notice
