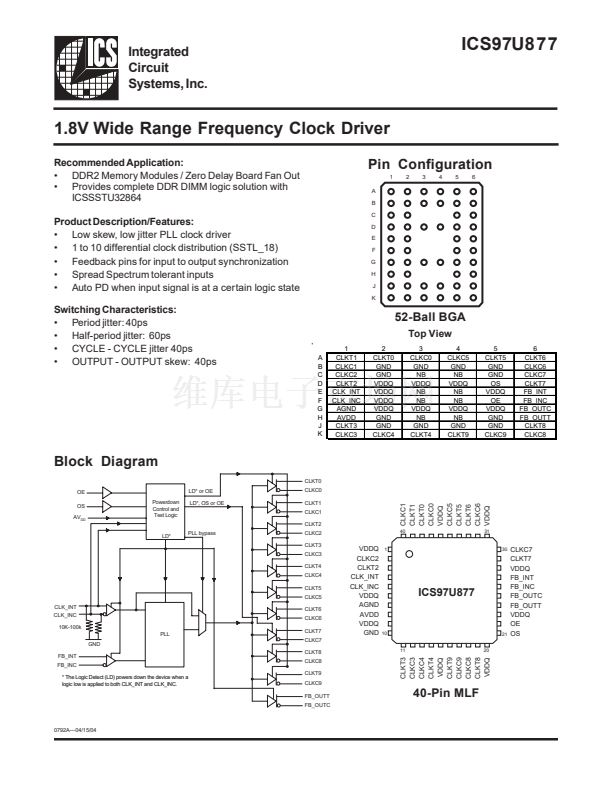

Integrated
Circuit
Systems, Inc.
ICS97U877
1.8V Wide Range Frequency Clock Driver
Recommended Application:
鈥?DDR2 Memory Modules / Zero Delay Board Fan Out
鈥?Provides complete DDR DIMM logic solution with
ICSSSTU32864
Product Description/Features:
鈥?Low skew, low jitter PLL clock driver
鈥?1 to 10 differential clock distribution (SSTL_18)
鈥?Feedback pins for input to output synchronization
鈥?Spread Spectrum tolerant inputs
鈥?Auto PD when input signal is at a certain logic state

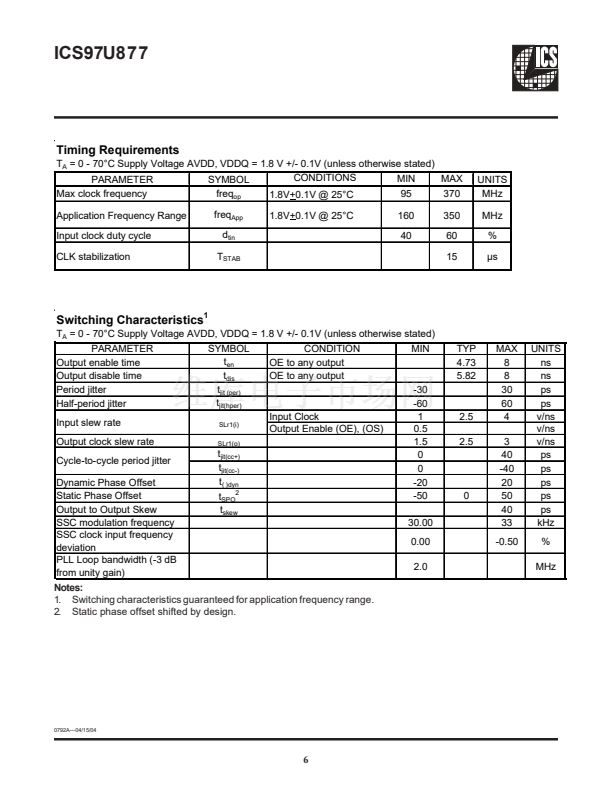

Switching Characteristics:
鈥?Period jitter: 40ps

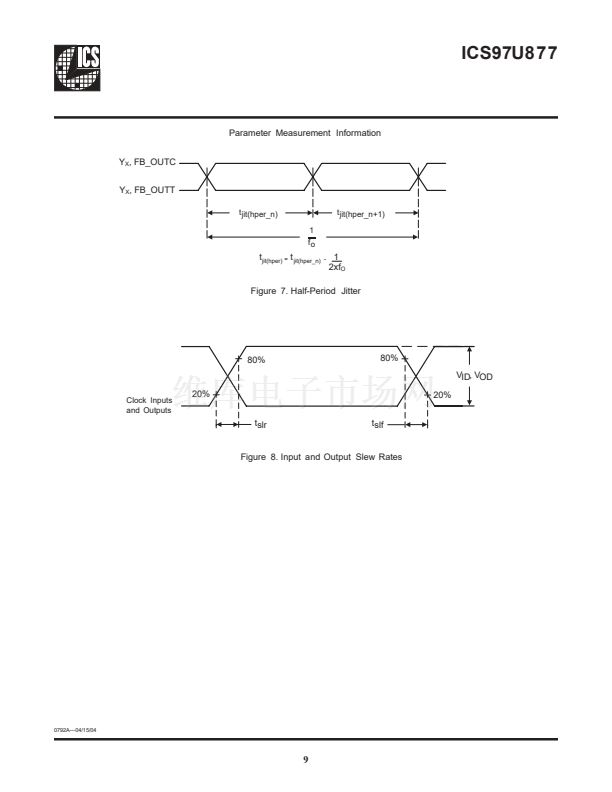

鈥?Half-period jitter: 60ps
鈥?CYCLE - CYCLE jitter 40ps
鈥?OUTPUT - OUTPUT skew: 40ps
Pin Configuration
1
A
B
C
D
E
F
G
H
J
K
2
3
4
5
6
52-Ball BGA
Top View
A
B
C
D
E
F
G
H
J
K
1
CLKT1
CLKC1
CLKC2
CLKT2
CLK_INT
CLK_INC
AGND
AVDD
CLKT3
CLKC3
2
CLKT0
GND
GND
VDDQ
VDDQ
VDDQ
VDDQ
GND
GND
CLKC4
3
CLKC0
GND
NB
VDDQ
NB
NB
VDDQ
NB
GND
CLKT4
4
CLKC5
GND
NB
VDDQ
NB
NB
VDDQ
NB
GND
CLKT9
5
CLKT5
GND
GND
OS
VDDQ
OE
VDDQ
GND
GND
CLKC9
6
CLKT6
CLKC6
CLKC7
CLKT7
FB_INT
FB_INC
FB_OUTC
FB_OUTT
CLKT8
CLKC8
Block Diagram
CLKT0
OE
OS
AV
DD
Powerdown
Control and
Test Logic
LD* or OE
LD*, OS or OE
CLKC0
CLKC1
CLKT2
LD*
PLL bypass
CLKC2
CLKT3
CLKC3
CLKT4
CLKC4
CLKT5
CLKC5
40
CLK_INT
CLK_INC
10K-100k
PLL
GND
FB_INT
FB_INC
* The Logic Detect (LD) powers down the device when a
logic low is applied to both CLK_INT and CLK_INC.
CLKT6
CLKC6
CLKT7
CLKC7
CLKT8
CLKC8
CLKT9
CLKC9
FB_OUTT
FB_OUTC
VDDQ
CLKC2
CLKT2
CLK_INT
CLK_INC
VDDQ
AGND
AVDD
VDDQ
GND
CLKC1
CLKT1
CLKT0
CLKC0
VDDQ
CLKC5
CLKT5
CLKT6
CLKC6
VDDQ
31
CLKT1
1
30
ICS97U877
10
21
11
20
CLKC7
CLKT7
VDDQ
FB_INT
FB_INC
FB_OUTC
FB_OUTT
VDDQ
OE
OS
0792A鈥?4/15/04
CLKT3
CLKC3
CLKC4
CLKT4
VDDQ
CLKT9
CLKC9
CLKC8
CLKT8
VDDQ
40-Pin MLF
