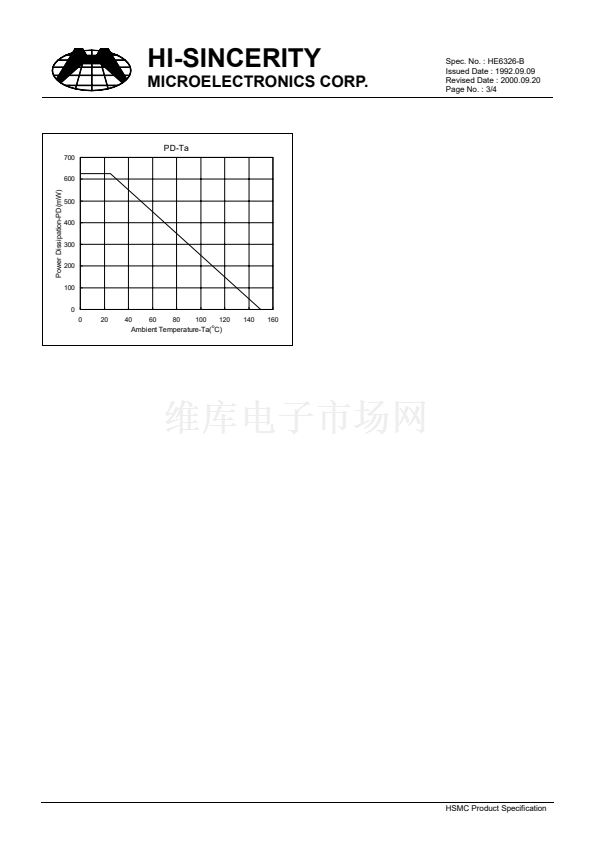

Total Power Dissipation (Ta=25擄C) ............................................................................... 625 mW
鈥?/div>
Maximum Voltages and Currents (Ta=25擄C)
VCBO Collector to Base Voltage ........................................................................................ 80 V
VCEO Collector to Emitter Voltage ..................................................................................... 60 V
VEBO Emitter to Base Voltage ............................................................................................. 5 V
IC Collector Current .............................................................................................................. 2 A
Characteristics
(Ta=25擄C)
Symbol
BVCBO
BVCEO
BVEBO
ICBO
IEBO
*VCE(sat)1
*VCE(sat)2
*VBE(sat)
VBE(on)
*hFE1
*hFE2
*hFE3
*hFE4
fT
Min.
80
60
5
-
-
-
-
-
-
75
75
75
40
75
Typ.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
Max.
-
-
-
0.1
0.1
0.5
0.3
1.2
1
-
-
-
-
-
Unit
V
V
V
uA
uA
V
V
V
V
Test Conditions
IC=10mA, IB=0
IC=100uA, IE=0
IE=10uA, IC=0
VCB=80V, IE=0
VEB=4V, IC=0
IC=2A, IB=200mA
IC=1A, IB=100mA
IC=1A, IB=100mA
IC=1A, VCE=2V
IC=50mA, VCE=2V
IC=500mA, VCE=2V
IC=1A, VCE=2V
IC=2A, VCE=2V
IC=50mA, VCE=5V, f=100MHz
MHz
*Pulse Test : Pulse Width
鈮?80us,
Duty Cycle鈮?%
HSMC Product Specification
