HMC232LP4 Datasheet

  • HMC232LP4

  • GaAs MMIC SPDT NON-REFLECTIVE SWITCH, DC - 12.0 GHz

  • 6頁

  • HITTITE

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

v02.0604
MICROWAVE CORPORATION
HMC232LP4
Features
Isolation: 60 dB @ 3 GHz
52 dB @ 6 GHz
+27 dBm Input P1dB
Insertion Loss: 1.5 dB Typical @ 6 GHz
Non-Re鏗俥ctive Design
4 x 4 x 1 mm QFN SMT Package
GaAs MMIC SPDT NON-REFLECTIVE
SWITCH, DC - 12.0 GHz
Typical Applications
The HMC232LP4 is ideal for:
鈥?Telecom Infrastructure
鈥?Microwave Radio & VSAT
鈥?Military Radios, Radar & ECM
鈥?Test Instrumentation
Functional Diagram
General Description
The HMC232LP4 is a broadband high isolation
non-re鏗俥ctive GaAs MESFET SPDT switch in
a low cost leadless QFN surface mount plastic
package. Covering DC to 12 GHz, the switch
features >60 dB isolation up to 3 GHz and >42
dB isolation up to 12 GHz. Input P1dB compres-
sion is +27 dBm typical, while input IP3 is +50
dBm. The switch operates using complementary
negative control voltage logic lines of -5/0V and
requires no bias supply.
14
SWITCHES - SMT
Electrical Speci鏗乧ations,
T
A
= +25擄 C, With 0/-5V Control, 50 Ohm System
Parameter
Frequency
DC - 3.0 GHz
DC - 6.0 GHz
DC - 9.0 GHz
DC - 12.0 GHz
DC - 3.0 GHz
DC - 6.0 GHz
DC - 9.0 GHz
DC - 12.0 GHz
DC - 6.0 GHz
DC - 9.0 GHz
DC - 12.0 GHz
DC - 12.0 GHz
0.5 - 12.0 GHz
0.5 - 12.0 GHz
24
45
55
47
40
37
Min.
Typ.
1.4
1.5
2.0
2.7
60
52
45
42
18
16
11
14
27
50
Max.
1.7
1.8
2.3
3.1
Units
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dB
dBm
dBm
Insertion Loss
Isolation
Return Loss
鈥淥n State鈥?/div>
Return Loss RF1, RF2
Input Power for 1 dB Compression
鈥淥ff State鈥?/div>
Input Third Order Intercept
(Two-Tone Input Power= +7 dBm Each Tone, 1 MHz Tone Separation)
Switching Characteristics
tRISE, tFALL (10/90% RF)
tON, tOFF (50% CTL to 10/90% RF)
DC - 12.0 GHz
3
6
ns
ns
14 - 106

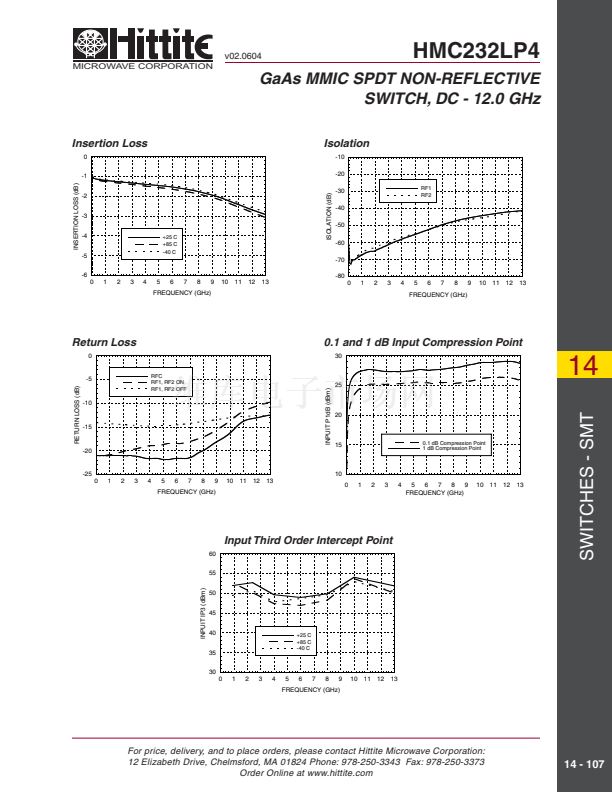

For price, delivery, and to place orders, please contact Hittite Microwave Corporation:
12 Elizabeth Drive, Chelmsford, MA 01824 Phone: 978-250-3343 Fax: 978-250-3373
Order Online at www.hittite.com

HMC232LP4 產品屬性

  • 0現貨

  • 停產

  • -

  • 散裝

  • 停產

  • 通用

  • SPDT

  • 0Hz ~ 12GHz

  • 42dB

  • 2.7dB

  • 12GHz

  • 27dBm

  • 50dBm（最?。?/p>

  • -

  • 50 歐姆

  • -

  • -40°C ~ 85°C

  • 表面貼裝型

  • 24-VFQFN 裸露焊盤

  • 24-QFN（4x4）
