FDD6688S Datasheet

  • FDD6688S

  • 30V N-Channel PowerTrench SyncFET

  • 8頁

  • FAIRCHILD

掃碼查看芯片數據手冊

上傳產品規(guī)格書

PDF預覽

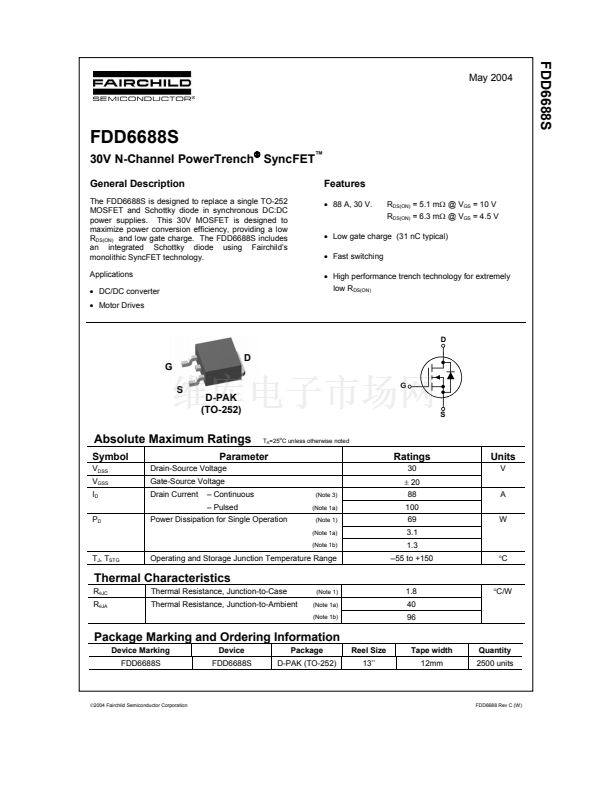

FDD6688S
May 2004
FDD6688S
30V N-Channel PowerTrench
餂?/div>
SyncFET
鈩?/div>
General Description
The FDD6688S is designed to replace a single TO-252
MOSFET and Schottky diode in synchronous DC:DC
power supplies. This 30V MOSFET is designed to
maximize power conversion efficiency, providing a low
R
DS(ON)
and low gate charge. The FDD6688S includes
an integrated Schottky diode using Fairchild鈥檚
monolithic SyncFET technology.
Applications
鈥?/div>
DC/DC converter
鈥?/div>
Motor Drives
Features
鈥?/div>
88 A, 30 V.
R
DS(ON)
= 5.1 m鈩?@ V
GS
= 10 V
R
DS(ON)
= 6.3 m鈩?@ V
GS
= 4.5 V
鈥?/div>
Low gate charge (31 nC typical)
鈥?/div>
Fast switching
鈥?/div>
High performance trench technology for extremely
low R
DS(ON)
D
G
S
D
G
D-PAK
TO-252
(TO-252)
T
A
=25 C unless otherwise noted
o
S
Absolute Maximum Ratings
Symbol
V
DSS
V
GSS
I
D
P
D
Drain-Source Voltage
Gate-Source Voltage
Drain Current
鈥?Continuous
鈥?Pulsed
Parameter
Ratings
30
鹵
20
(Note 3)
(Note 1a)
(Note 1)
(Note 1a)
(Note 1b)
Units
V
A
W
88
100
69
3.1
1.3
鈥?5 to +150
Power Dissipation for Single Operation
T
J
, T
STG
Operating and Storage Junction Temperature Range
擄C
Thermal Characteristics
R
胃JC
R
胃JA
Thermal Resistance, Junction-to-Case
Thermal Resistance, Junction-to-Ambient
(Note 1)
(Note 1a)
(Note 1b)
1.8
40
96
擄C/W
Package Marking and Ordering Information
Device Marking
FDD6688S
Device
FDD6688S
Package
D-PAK (TO-252)
Reel Size
13鈥欌€?/div>
Tape width
12mm
Quantity
2500 units
餂?004
Fairchild Semiconductor Corporation
FDD6688 Rev C (W)

FDD6688S 產品屬性

  • High Voltage Switches for Power Processing

  • 2,500

  • 分離式半導體產品

  • FET - 單

  • PowerTrench®

  • MOSFET N 通道，金屬氧化物

  • 邏輯電平門

  • 30V

  • 88A

  • 5.1 毫歐 @ 18.5A，10V

  • 3V @ 1mA

  • 81nC @ 10V

  • 3290pF @ 15V

  • 1.3W

  • 表面貼裝

  • TO-252-3，DPak（2 引線+接片），SC-63

  • D-Pak

  • 帶卷 (TR)
