BAT54T1 Datasheet

  • BAT54T1

  • SCHOTTKY BARRIER DETECTOR AND SWITCHING DIODE

  • 85.48KB

  • 5頁

  • ONSEMI

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

MOTOROLA
SEMICONDUCTOR TECHNICAL DATA
Order this document
by BAT54T1/D
Schottky Barrier Diode
These Schottky barrier diodes are designed for high speed switching applications,
circuit protection, and voltage clamping. Extremely low forward voltage reduces
conduction loss. Miniature surface mount package is excellent for hand held and
portable applications where space is limited.
鈥?/div>
Extremely Fast Switching Speed
鈥?/div>
Low Forward Voltage 鈥?0.35 Volts (Typ) @ IF = 10 mAdc
1
Cathode
2
Anode
BAT54T1
Motorola Preferred Device
30 VOLT
SCHOTTKY BARRIER
DETECTOR AND SWITCHING
DIODE
2
1

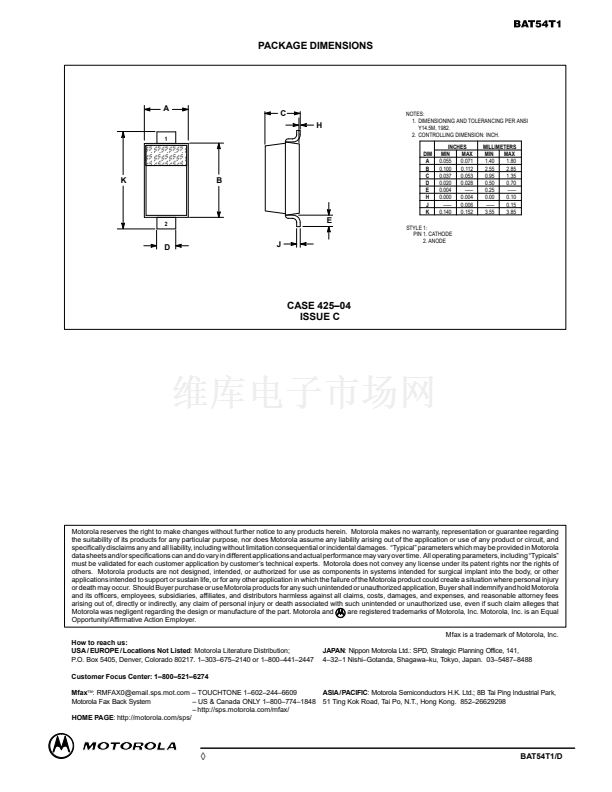

CASE 425 鈥?04, STYLE 1
SOD 鈥?123
MAXIMUM RATINGS
(TJ = 125擄C unless otherwise noted)
Rating
Reverse Voltage
Forward Power Dissipation, FR鈥? Board(1)
@ TA = 25擄C
Derate above 25擄C
Thermal Resistance, Junction to Case
Thermal Resistance, Junction to Ambient
Forward Current (DC)
Non鈥揜epetitive Peak Forward Current
tp < 10 msec
Repetitive Peak Forward Current
Pulse Wave = 1 sec, Duty Cycle = 66%
Junction Temperature
Storage Temperature Range
Symbol
VR
PF
400
3.2
R
胃JL
R
胃JA
IF
IFSM
IFRM
TJ
Tstg
174
492
200 Max
600
300
125 Max
鈥?55 to +150
mW
mW/擄C
擄C/W
擄C/W
mA
mA
mA
擄C
擄C
Value
30
Unit
Volts
DEVICE MARKING
BAT54T1 = BU
1. FR-5 = 1.0 x 0.75 x 0.062 in.
Preferred
devices are Motorola recommended choices for future use and best overall value.
Thermal Clad is a registered trademark of the Bergquist Company.
REV 4
Motorola Small鈥揝ignal Transistors, FETs and Diodes Device Data
漏
Motorola, Inc. 1997
1

BAT54T1 產品屬性

  • 10

  • 分離式半導體產品

  • 單二極管/整流器

  • -

  • 肖特基

  • 30V

  • 200mA（DC）

  • 800mV @ 100mA

  • 小信號 =

  • 5ns

  • 2µA @ 25V

  • 10pF @ 1V，1MHz

  • 表面貼裝

  • SOD-123

  • SOD-123

  • 剪切帶 (CT)

  • BAT54T1OSCT
