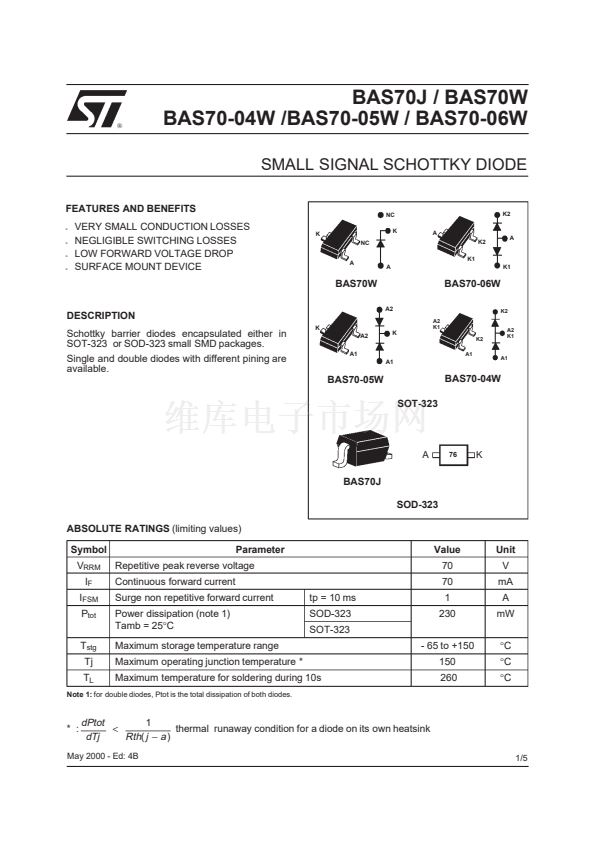

BAS70J / BAS70W

BAS70-04W /BAS70-05W / BAS70-06W

SMALL SIGNAL SCHOTTKY DIODE

FEATURES AND BENEFITS

VERY SMALL CONDUCTION LOSSES

NEGLIGIBLE SWITCHING LOSSES

LOW FORWARD VOLTAGE DROP

SURFACE MOUNT DEVICE

BAS70W

DESCRIPTION

Schottky barrier diodes encapsulated either in

SOT-323 or SOD-323 small SMD packages.

Single and double diodes with different pining are

available.

BAS70-06W

BAS70-05W

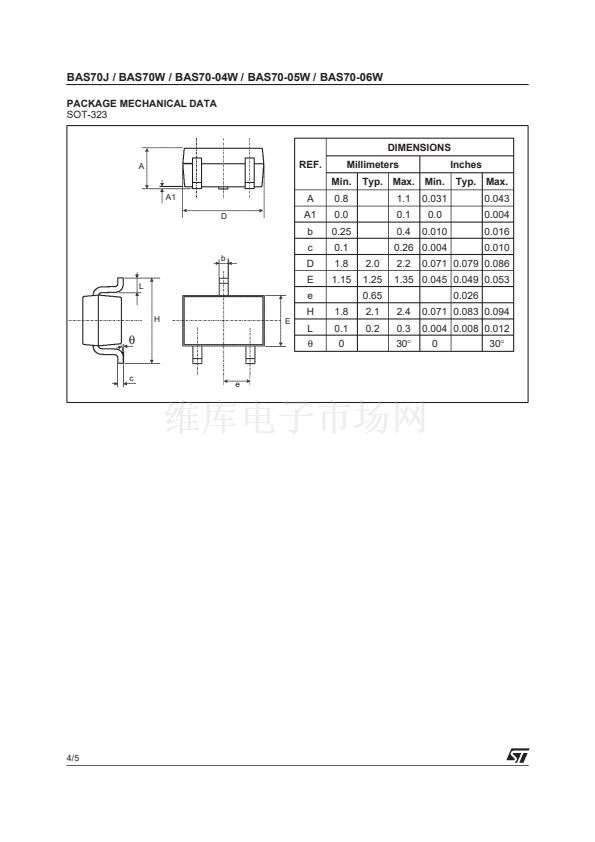

SOT-323

BAS70-04W

BAS70J

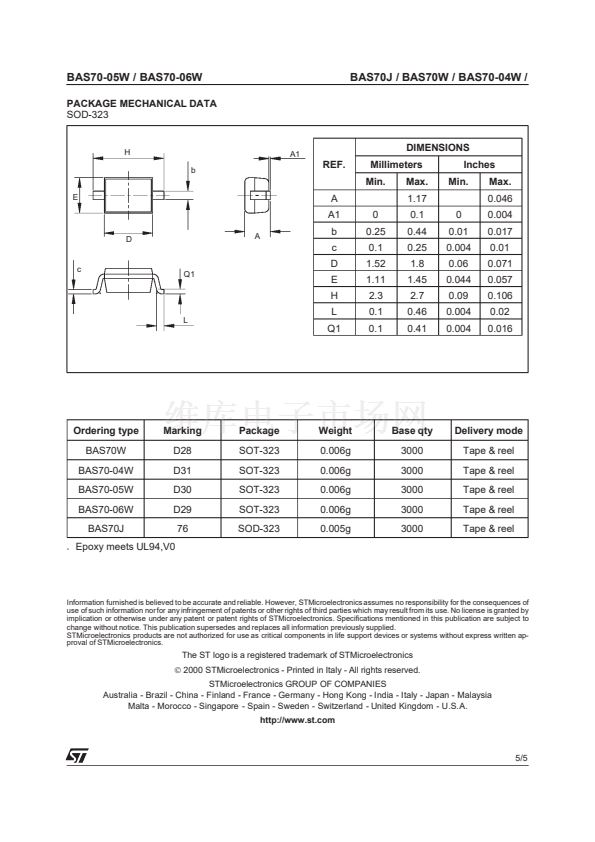

SOD-323

ABSOLUTE RATINGS

(limiting values)

Symbol

RRM

FSM

tot

stg

Continuous forward current

Surge non repetitive forward current

Power dissipation (note 1)

Tamb = 25擄C

Maximum storage temperature range

Maximum operating junction temperature *

Maximum temperature for soldering during 10s

tp = 10 ms

SOD-323

SOT-323

- 65 to +150

150

260

擄C

Parameter

Repetitive peak reverse voltage

Value

230

Unit

Note 1:

for double diodes, Ptot is the total dissipation of both diodes.

* :

dPtot

thermal runaway condition for a diode on its own heatsink

dTj

Rth

(

鈭?/div>

)

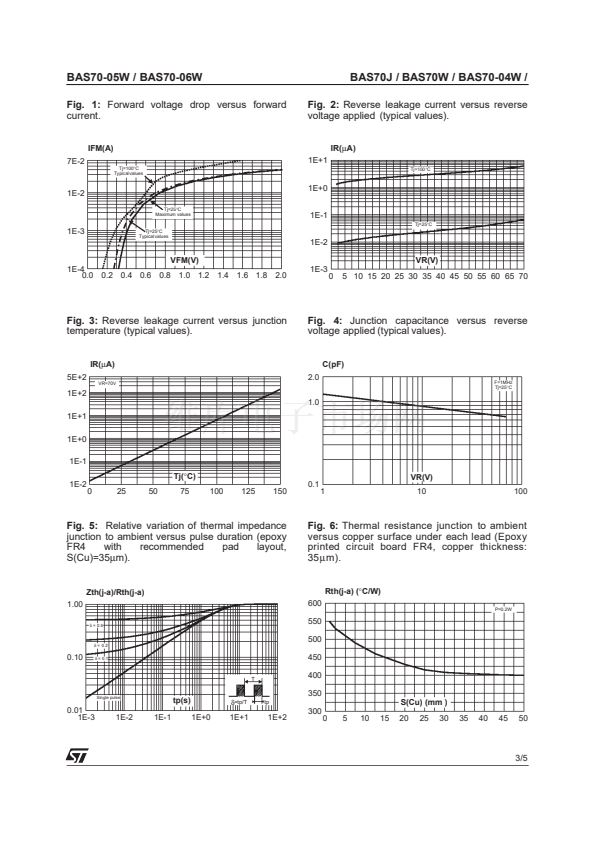

1/5

May 2000 - Ed: 4B

二極管類型:
肖特基
電流, If 平均:
70mA
電壓, Vrrm:
70V
正向電壓 Vf 最大:
1V
電流, Ifs 最大:
100mA
工作溫度范圍:
-65°C 到 +150°C
封裝形式:
SOT-323
針腳數:
3
SVHC(高度關注物質):
No SVHC (18-Jun-2012)
二極管配置:
雙
封???類型:
SOT-323
常見的連接:
陰極
正向電壓, 于If:
410mV
電流, If @ Vf:
70mA
電流, Ifsm:
100mA
結溫, Tj 最高:
150°C
表面安裝器件:
表面安裝
