Multiturn-Absolutwertdrehgeber

AVM 58

SYNCHRON SERIELLES INTERFACE

25-Bit-Multiturn

Galvanisch entkoppelte

RS 422-Schnittstelle

Bis 1,5 MBaud

Servo- oder Klemmflansch

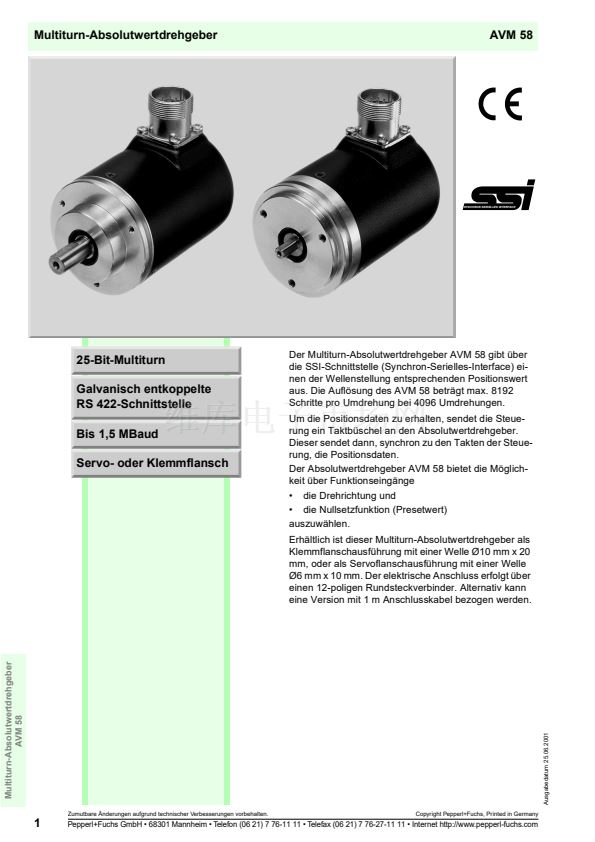

Der Multiturn-Absolutwertdrehgeber AVM 58 gibt 眉ber

die SSI-Schnittstelle (Synchron-Serielles-Interface) ei-

nen der Wellenstellung entsprechenden Positionswert

aus. Die Aufl枚sung des AVM 58 betr盲gt max. 8192

Schritte pro Umdrehung bei 4096 Umdrehungen.

Um die Positionsdaten zu erhalten, sendet die Steue-

rung ein Taktb眉schel an den Absolutwertdrehgeber.

Dieser sendet dann, synchron zu den Takten der Steue-

rung, die Positionsdaten.

Der Absolutwertdrehgeber AVM 58 bietet die M枚glich-

keit 眉ber Funktionseing盲nge

鈥?die Drehrichtung und

鈥?die Nullsetzfunktion (Presetwert)

auszuw盲hlen.

Erh盲ltlich ist dieser Multiturn-Absolutwertdrehgeber als

Klemmflanschausf眉hrung mit einer Welle 脴10 mm x 20

mm, oder als Servoflanschausf眉hrung mit einer Welle

脴6 mm x 10 mm. Der elektrische Anschluss erfolgt 眉ber

einen 12-poligen Rundsteckverbinder. Alternativ kann

eine Version mit 1 m Anschlusskabel bezogen werden.

Multiturn-Absolutwertdrehgeber

AVM 58

Zumutbare 脛nderungen aufgrund technischer Verbesserungen vorbehalten.

Copyright Pepperl+Fuchs, Printed in Germany

1

Pepperl+Fuchs GmbH 鈥?68301 Mannheim 鈥?Telefon (06 21) 7 76-11 11 鈥?Telefax (06 21) 7 76-27-11 11 鈥?Internet http://www.pepperl-fuchs.com

Ausgabedatum 25.06.2001
