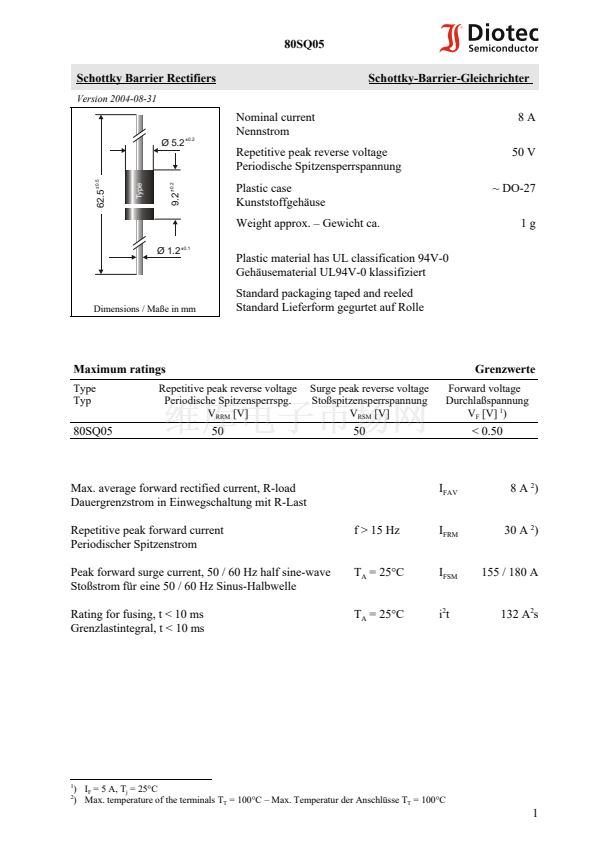

80SQ05
Schottky Barrier Rectifiers
Version 2004-08-31
Schottky-Barrier-Gleichrichter
Nominal current
Nennstrom
8A
50 V
~ DO-27
1g
脴
5.2
鹵0.2
Repetitive peak reverse voltage
Periodische Spitzensperrspannung
鹵0.5
Type
鹵0.2
Plastic case
Kunststoffgeh盲use
Weight approx. 鈥?Gewicht ca.
62.5
脴
1.2
鹵0.1
9.2
Plastic material has UL classification 94V-0
Geh盲usematerial UL94V-0 klassifiziert
Standard packaging taped and reeled
Standard Lieferform gegurtet auf Rolle
Dimensions / Ma脽e in mm
Maximum ratings
Type
Typ
Repetitive peak reverse voltage
Periodische Spitzensperrspg.
V
RRM
[V]
Surge peak reverse voltage
Sto脽spitzensperrspannung
V
RSM
[V]
Grenzwerte
Forward voltage
Durchla脽spannung
V
F
[V]
1
)
80SQ05
50
50
< 0.50
Max. average forward rectified current, R-load
Dauergrenzstrom in Einwegschaltung mit R-Last
Repetitive peak forward current
Periodischer Spitzenstrom
Peak forward surge current, 50 / 60 Hz half sine-wave
Sto脽strom f眉r eine 50 / 60 Hz Sinus-Halbwelle
Rating for fusing, t < 10 ms
Grenzlastintegral, t < 10 ms
f > 15 Hz
I
FAV
I
FRM
I
FSM
i
2
t
8 A
2
)
30 A
2
)
T
A
= 25擄C
T
A
= 25擄C
155 / 180 A
132 A
2
s
1
2
) I
F
= 5 A, T
j
= 25擄C
) Max. temperature of the terminals T
T
= 100擄C 鈥?Max. Temperatur der Anschl眉sse T
T
= 100擄C
1
1
2
