74F86SJ Datasheet

  • 74F86SJ

  • 2-Input Exclusive-OR Gate

  • 6頁

  • NSC

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

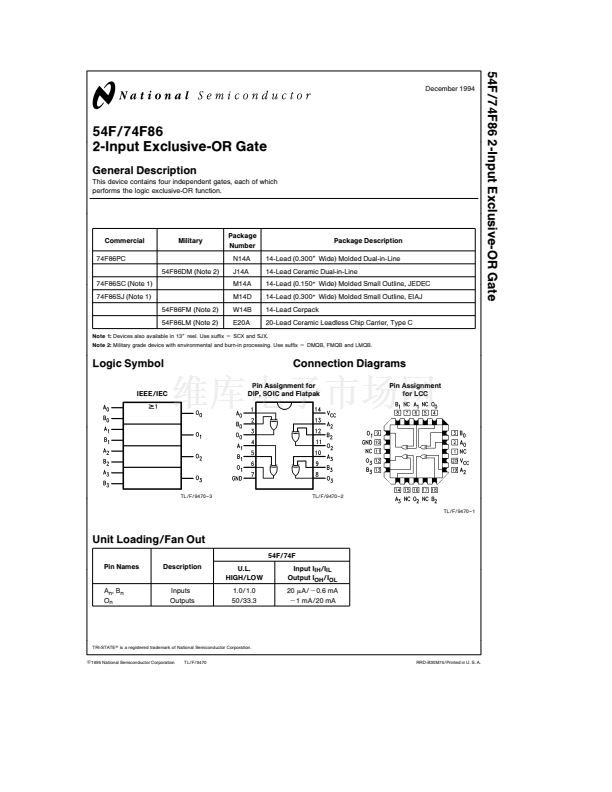

54F 74F86 2-Input Exclusive-OR Gate
December 1994
54F 74F86
2-Input Exclusive-OR Gate
General Description
This device contains four independent gates each of which
performs the logic exclusive-OR function
Commercial
74F86PC
Military
Package
Number
N14A
Package Description
14-Lead (0 300 Wide) Molded Dual-in-Line
14-Lead Ceramic Dual-in-Line
14-Lead (0 150 Wide) Molded Small Outline JEDEC
14-Lead (0 300 Wide) Molded Small Outline EIAJ
14-Lead Cerpack
20-Lead Ceramic Leadless Chip Carrier Type C
54F86DM (Note 2)
74F86SC (Note 1)
74F86SJ (Note 1)
54F86FM (Note 2)
54F86LM (Note 2)
J14A
M14A
M14D
W14B
E20A
Note 1
Devices also available in 13 reel Use suffix
e
SCX and SJX
Note 2
Military grade device with environmental and burn-in processing Use suffix
e
DMQB FMQB and LMQB
Logic Symbol
IEEE IEC
Connection Diagrams
Pin Assignment for
DIP SOIC and Flatpak
Pin Assignment
for LCC
TL F 9470鈥?
TL F 9470 鈥?2
TL F 9470 鈥?1
Unit Loading Fan Out
54F 74F
Pin Names
Description
UL
HIGH LOW
10 10
50 33 3
Input I
IH
I
IL
Output I
OH
I
OL
20
mA
b
0 6 mA
b
1 mA 20 mA
A
n
B
n
O
n
Inputs
Outputs
TRI-STATE is a registered trademark of National Semiconductor Corporation
C
1995 National Semiconductor Corporation
TL F 9470
RRD-B30M75 Printed in U S A

74F86SJ 產品屬性

  • 47

  • 集成電路 (IC)

  • 邏輯 - 柵極和逆變器

  • 74F

  • XOR（異或）

  • 4

  • 2

  • -

  • 4.5 V ~ 5.5 V

  • -

  • 1mA，20mA

  • 0.8V

  • 2V

  • 7ns @ 5V，50pF

  • 0°C ~ 70°C

  • 表面貼裝

  • 14-SOIC

  • 14-SOIC（0.209"，5.30mm 寬）

  • 管件
