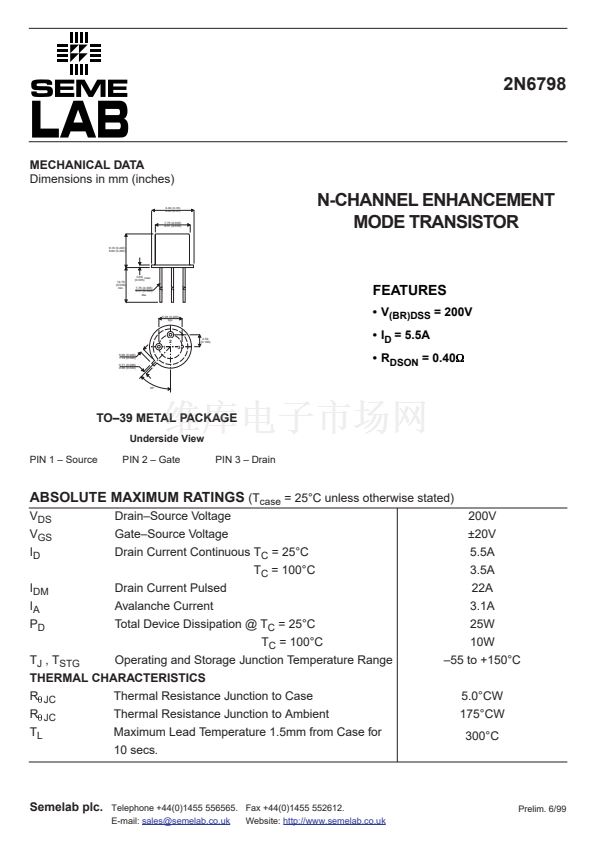

2N6798

MECHANICAL DATA

Dimensions in mm (inches)

8 .8 9 (0 .3 5 )

9 .4 0 (0 .3 7 )

7 .7 5 (0 .3 0 5 )

8 .5 1 (0 .3 3 5 )

N-CHANNEL ENHANCEMENT

MODE TRANSISTOR

6 .1 0 (0 .2 4 0 )

6 .6 0 (0 .2 6 0 )

1 2 .7 0

(0 .5 0 0 )

m in .

0 .8 9 m a x .

(0 .0 3 5 )

7 .7 5 (0 .3 0 5 )

8 .5 1 (0 .3 3 5 )

d ia .

FEATURES

5 .0 8 (0 .2 0 0 )

ty p .

鈥?V

(BR)DSS

= 200V

2 .5 4

(0 .1 0 0 )

0 .6 6 (0 .0 2 6 )

1 .1 4 (0 .0 4 5 )

0 .7 1 (0 .0 2 8 )

0 .8 6 (0 .0 3 4 )

鈥?I

= 5.5A

鈥?R

DSON

= 0.40

4 5 擄

TO鈥?9 METAL PACKAGE

Underside View

PIN 1 鈥?Source

PIN 2 鈥?Gate

PIN 3 鈥?Drain

ABSOLUTE MAXIMUM RATINGS

case

= 25擄C unless otherwise stated)

Drain鈥揝ource Voltage

Gate鈥揝ource Voltage

Drain Current Continuous T

= 25擄C

= 100擄C

Drain Current Pulsed

Avalanche Current

Total Device Dissipation @ T

= 25擄C

= 100擄C

, T

STG

Operating and Storage Junction Temperature Range

THERMAL CHARACTERISTICS

Thermal Resistance Junction to Case

Thermal Resistance Junction to Ambient

Maximum Lead Temperature 1.5mm from Case for

10 secs.

200V

鹵20V

5.5A

3.5A

22A

3.1A

25W

10W

鈥?5 to +150擄C

5.0擄CW

175擄CW

300擄C

Semelab plc.

Telephone +44(0)1455 556565. Fax +44(0)1455 552612.

Website:

http://www.semelab.co.uk

E-mail:

sales@semelab.co.uk

Prelim. 6/99

晶體管極性:
?頻道
電流, Id 連續:
5.5A
電壓, Vds 最大:
200V
在電阻RDS（上）:
400mohm
電壓 @ Rds測量:
10V
閾值電壓, Vgs th 典型值:
4V
功耗, Pd:
25W
工作溫度范圍:
-55°C 到 +150°C
封裝類型:
TO-39
針腳數:
3
SVHC(高度關注物質):
No SVHC (18-Jun-2012)
功率, Pd:
25W
功耗:
25W
單脈沖雪崩能量 Eas:
54mJ
外部長度/高度:
18.03mm
封裝類型:
TO-39
引線長度:
14.22mm
晶體管數:
1
溫度 @ 電流測量:
25°C
滿功率溫度:
25°C
漏極電流, Id 最大值:
5.5A
電壓 Vgs @ Rds on 測量:
10V
電壓, Vds 典型值:
200V
電壓, Vgs 最高:
4V
電流, Idm 脈沖:
22A
結溫, Tj 最低:
-55°C
結溫, Tj 最高:
150°C
表面安裝器件:
通孔安裝
重量:
0.0024kg
閾值電壓, Vgs th 最高:
4V
