2N6782 Datasheet

IC型號：
2N6782
PDF描述：
N-CHANNEL POWER MOSFET
文件大小：
26.75KB
PDF頁數：
2頁
芯片廠家：
SEME-LAB

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

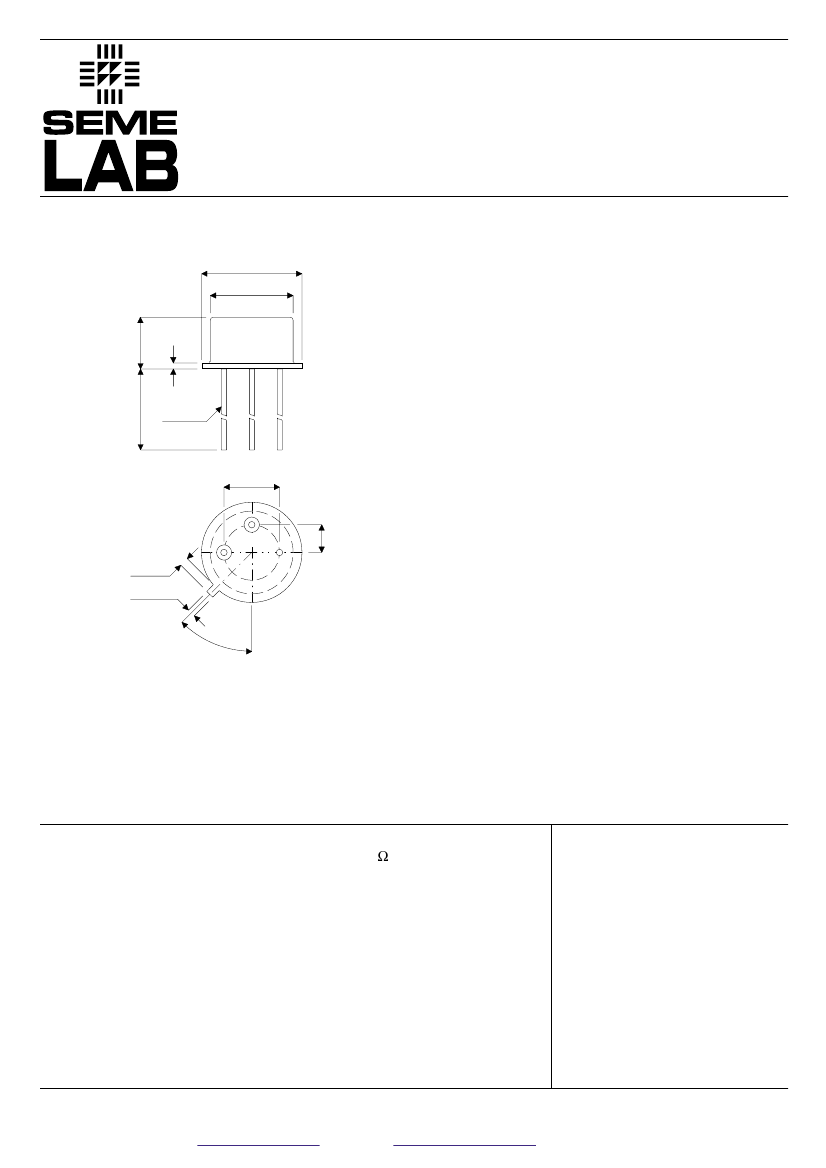

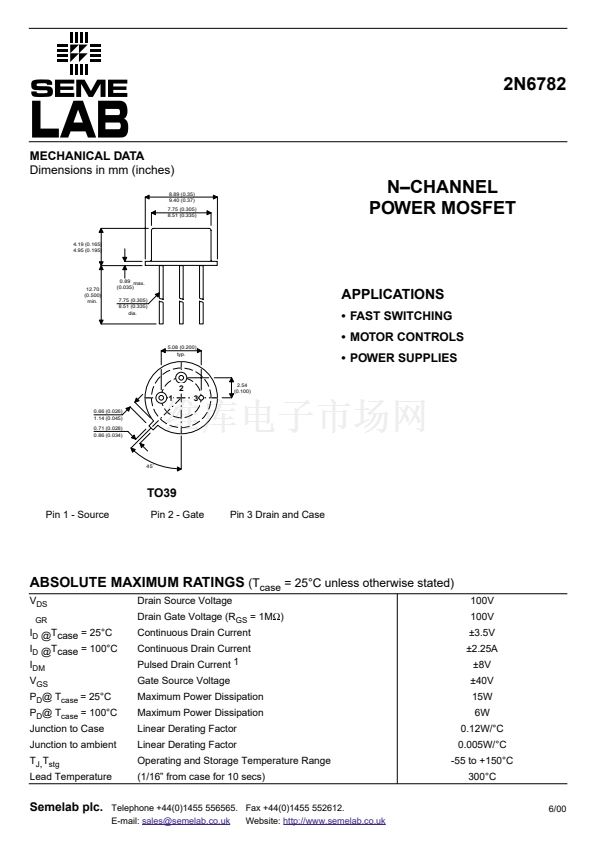

2N6782

MECHANICAL DATA

Dimensions in mm (inches)

8.89 (0.35)

9.40 (0.37)

7.75 (0.305)

8.51 (0.335)

N鈥揅HANNEL

POWER MOSFET

4.19 (0.165)

4.95 (0.195)

12.70

(0.500)

min.

0.89 max.

(0.035)

7.75 (0.305)

8.51 (0.335)

dia.

APPLICATIONS

鈥?FAST SWITCHING

鈥?MOTOR CONTROLS

5.08 (0.200)

typ.

鈥?POWER SUPPLIES

2.54

(0.100)

0.66 (0.026)

1.14 (0.045)

0.71 (0.028)

0.86 (0.034)

45藲

TO39

Pin 1 - Source

Pin 2 - Gate

Pin 3 Drain and Case

ABSOLUTE MAXIMUM RATINGS

case

= 25擄C unless otherwise stated)

Drain Source Voltage

Drain Gate Voltage (R

= 1M

)

Continuous Drain Current

Pulsed Drain Current 1

Gate Source Voltage

Maximum Power Dissipation

Linear Derating Factor

Operating and Storage Temperature Range

(1/16鈥?from case for 10 secs)

100V

鹵3.5V

鹵2.25A

鹵8V

鹵40V

15W

0.12W/擄C

0.005W/擄C

-55 to +150擄C

300擄C

6/00

@Tcase = 25擄C

@Tcase = 100擄C

@ T

case

= 25擄C

@ T

case

= 100擄C

Junction to Case

Junction to ambient

stg

Lead Temperature

Semelab plc.

Telephone +44(0)1455 556565. Fax +44(0)1455 552612.

E-mail:

sales@semelab.co.uk

Website:

http://www.semelab.co.uk

晶體管極性:
?頻道
電流, Id 連續:
3.5A
電壓, Vds 最大:
100V
在電阻RDS（上）:
600mohm
電壓 @ Rds測量:
10V
閾值電壓, Vgs th 典型值:
4V
功耗, Pd:
15W
工作溫度范圍:
-55°C 到 +150°C
封裝類型:
TO-39
針腳數:
3
SVHC(高度關注物質):
No SVHC (19-Dec-2011)
功率, Pd:
15W
功耗:
15W
封裝類型:
TO-39
引腳節距:
5.08mm
總功率, Ptot:
15W
晶體管數:
1
溫度 @ 電流測量:
25°C
滿功率溫度:
25°C
漏極電流, Id 最大值:
3.5A
電壓 Vgs @ Rds on 測量:
10V
電壓, Vds 典型值:
100V
電壓, Vgs 最高:
20V
電流, Idm 脈沖:
8A
表面安裝器件:
通???安裝
