0204-125 Datasheet

IC型號：
0204-125
PDF描述：
RF & MICROWAVE TRANSISTORS VHF/UHF APPLICATIONS
文件大?。?/label>
39.82KB
PDF頁數：
3頁
芯片廠家：
STMICROELECTRONICS

閱覽下載糾錯 0

掃碼查看芯片數據手冊

上傳產品規格書

PDF預覽

SD1463

(TCC0204-125)

RF & MICROWAVE TRANSISTORS

VHF/UHF APPLICATIONS

400 MHz

28 VOLTS

EFFICIENCY 60%

COMMON EMITTER

GOLD METALLIZATION

OUT

125 W MIN. WITH 7.0 dB GAIN

.400 x .425 8LFL (M168)

epoxy sealed

O RDER CODE

SD1463

BRANDING

0204-125

PIN CONNECTION

DESCRIPTION

The SD1463 is a 28 V Class C gold metallized

epitaxial silicon NPN planar transistor designed

for UHF military and commercial equipment. The

SD1463 is an internally matched, broadband de-

vice optimized for operation within the 225 - 400

MHz frequency range. This device utlizies diffused

emitter resistors to achieve 10:1 VSWR load mis-

match capability at rated operating conditions.

1. Collector

2. Emitter

3. Base

ABSOLUTE MAXIMUM RATINGS

case

擄

Symbol

Parameter

Value

Un it

CBO

CEO

EBO

DISS

STG

Collector-Base Voltage

Collector-Emitter Voltage

Emitter-Base Voltage

Device Current

Power Dissipation

Junction Temperature

Storage Temperature

4.0

270

+200

鈭?/div>

65 to +150

擄

THERMAL DATA

TH(j-c)

Junction-Case Thermal Resistance

0.65

擄C/W

August 23, 1996

1/3

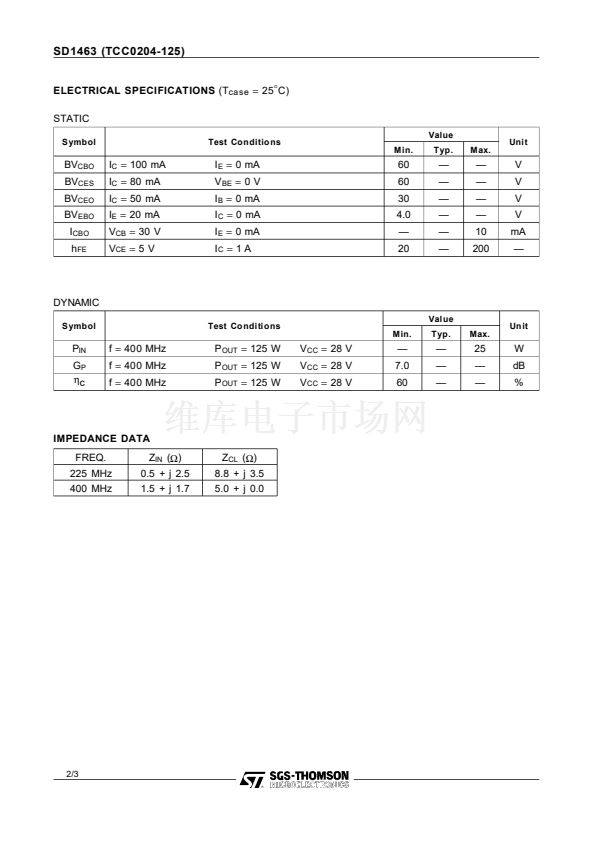

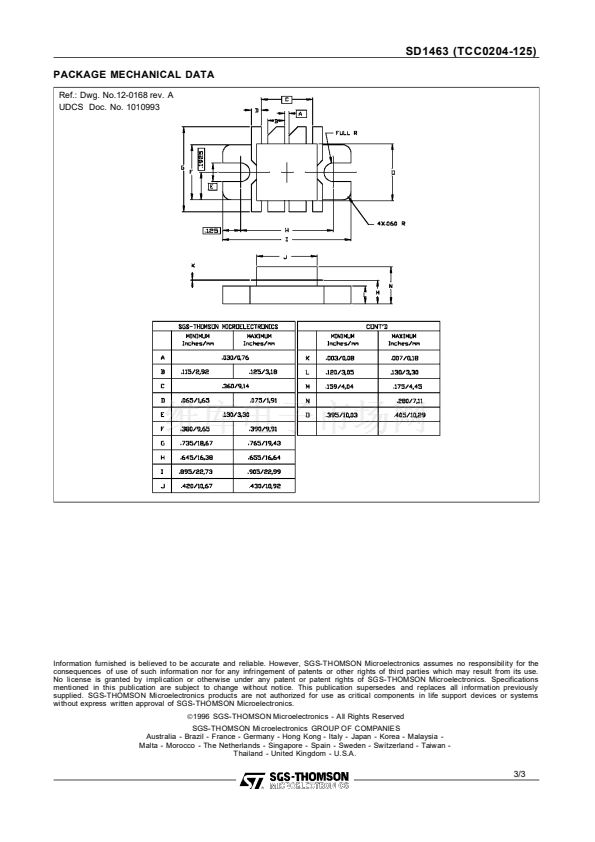

現有數量
0現貨
價格
停產
系列
-
包裝
散裝
產品狀態
停產
晶體管類型
NPN
電壓 - 集射極擊穿（最大值）
60V
頻率 - 躍遷
225MHz ~ 400MHz
噪聲系數（dB，不同 f 時的典型值）
-
增益
7dB ~ 8.5dB
功率 - 最大值
270W
不同?Ic、Vce?時 DC 電流增益 (hFE)（最小值）
20 @ 1A，5V
電流 - 集電極 (Ic)（最大值）
16A
工作溫度
200°C（TJ）
安裝類型
底座安裝
封裝/外殼
55JT
供應商器件封裝
55JT
