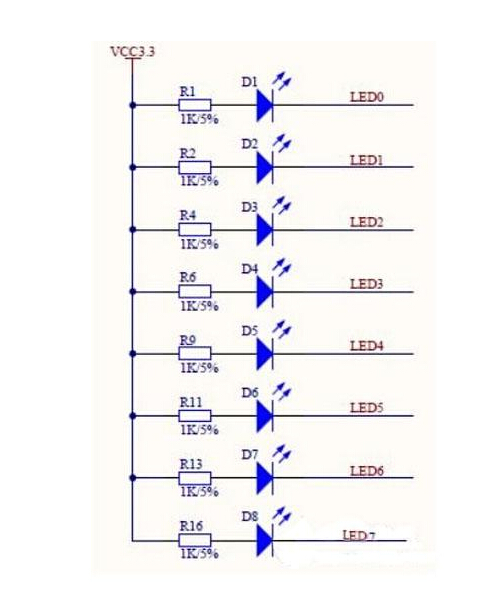

8個LED指示燈的電路如圖3.48所示，他們公共端接電源3.3V，另一端連接FPGA的I/O口。若輸出高電平，LED熄滅;若輸出低電平，則LED點亮。這8個LED的接口是與數碼管的段選信號復用的。

圖3.48 8個LED指示燈電路

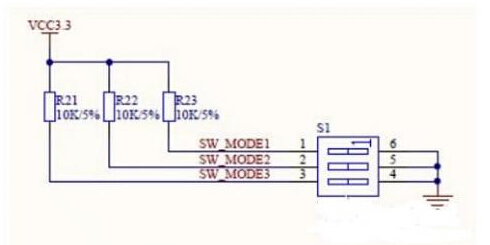

　　3位的撥碼開關電路如圖3.49所示。

圖3.49撥碼開關電路

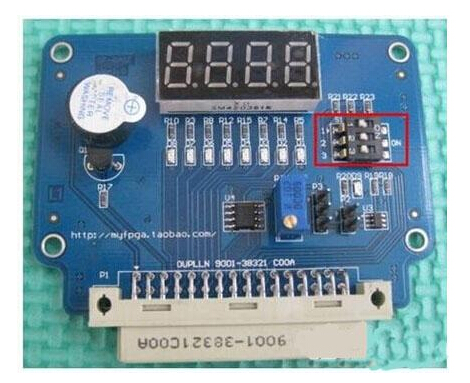

　　如圖3.50，我們可以對照實物，默認3個撥碼開關應該都是撥向左側(即1、2、3標記側)，在電路圖上就是VCC3.3上拉一側。就是說，默認情況下，3個連接FPGA的I/O口的信號SW_MODE1、SW_MODE2、SW_MODE3均為高電平。若撥碼開關被撥到右側(即標記ON側)，則采集到的輸入就是低電平了。

　圖3.50撥碼開關實物照片

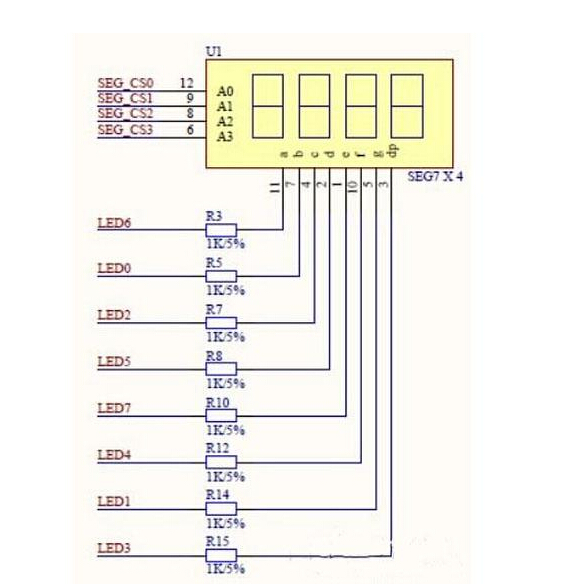

　　數碼管電路如圖3.51所示。SEG_CS0、SEG_CS1、SEG_CS2、SEG_CS3這4個信號對應控制數碼管4位顯示的片選信號，低電平有效，若4個片選信號都為0，則4位數碼管都能點亮顯示。LED0-7則也被復用為數碼管的段選信號，控制一個數碼管的對應段LED的亮滅狀態，這一組信號對于4位的數碼管是共用的。在實際控制時，我們一般會分時點亮需要顯示的各個位數碼管，只要時間控制得合理，人眼是很容易被“蒙騙”的，我們很容易就能看到4個不同的數字顯示在數碼管上。

圖3.51數碼管驅動電路

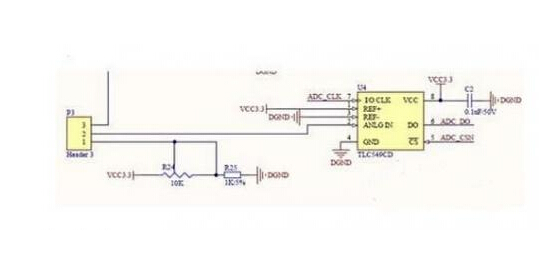

　　A/D芯片的電路如圖3.52所示。它通過一個單向(從A/D芯片到FPGA)數據傳輸?shù)腟PI接口與FPGA相連。FPGA通過這組SPI接口讀取當前模擬電壓值。為了得到不同的模擬電壓值，我們的板子在A/D芯片的模擬輸入端設置了一個3.3V的分壓電阻，當跳線帽連接了P3的1-2引腳時，調節可變電阻R24的阻值便能改變當前A/D采樣的數據。跳線帽若連接P3的2-3引腳，則AD芯片的輸入模擬電壓來自于D/A芯片的當前輸出。

圖3.52 A/D芯片驅動電路
