凌力爾特的隔離型μModule 轉換器是用于斷開接地環路的緊湊型解決方案。這些轉換器采用了一種反激式架構，其輸出電流隨輸入電壓和輸出電壓而變化。雖然它們的輸出電壓范圍被限制在12V （值），但是可以增加輸出電壓或輸出電流范圍。這解決方案就是簡單地把兩個或更多的隔離型μModule 轉換器副邊串聯連接起來。

　　我們將采用已取得UL60950 標準的2kV AC 隔離型μModule 轉換器LTM 8057 和LTM8058 來演示該設計方法，這種方法也可應用于LTM8046、LTM8047和 LTM8048。假設我們希望從一個20V 輸入獲得一個10V/300mA 的輸出。通過查看圖 1 給出的輸出電流曲線，我們注意到在這些情況下依靠單個LTM8057并不足以滿足輸出電流要求。

　　圖 1:典型的輸出電流與輸入電壓的關系

　　然而，一旦注意到單個LTM8057 能夠在采用20V 輸入于5V 輸出提供300mA 時，解決方案就立刻變得清晰明顯了。由于輸出電壓與輸入是隔離的，因此可以把設定為5V 的兩個 LTM8057 之輸出串接起來，以在300mA 實現一個10V 輸出 （圖 2）。

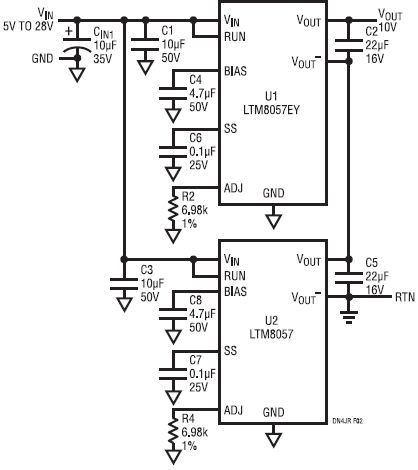

　　圖 2:兩個 LTM8057 模塊的輸出串聯連接，可從 20VIN 支持 10V、300mA輸出的應用

　　當需要12V 以上的輸出時，也可使用圖2 中的電路來增加輸出電壓范圍。通過調節反饋電阻以提供一個7.5V 的標稱輸出電壓，組合的輸出電壓則增至15V。針對15V 的輸出電流能力與個別7.5V 模塊是相同的（圖3）。

　　圖2 所示的電路支持第三種選項：利用一根公共回路來提供正和負輸出。兩個輸出的回路節點在輸出堆棧的中間接在一起。借助這種方法，圖2 中的電路將擁有5V 和-5V 輸出。每個輸出的大小可以不同，因為每個轉換器的輸出電壓是獨立確定的。

　　圖 3:兩個 LTM8057 模塊的輸出串聯連接以從 12VIN 輸入在 15VOUT 輸出提供超過 160mA

　　低輸出噪聲串接式轉換器

　　當采用串接式輸出時，LTM8058 及其集成型LDO 后置穩壓器的低輸出頻譜噪聲優勢仍能得以保持。圖4 示出了兩個LTM8058 的連接電路原理圖，其中LDO 的輸出VOUT2 串聯連接以提供 10VOUT。圖5 和圖6 分別示出了當LDO 輸出串接 （見圖 4 所示的原理圖） 和反饋輸出串接時，LTM8058 在一個10V 和 100mA 負載情況下的輸出噪聲頻譜。

　　圖 4:兩個 LTM8058 模塊通過 VOUT2 的串聯連接以提供 10VOUT

　　圖 5:兩個 LTM8058 的 LDO 輸出串聯連接之噪聲頻譜 （在一個 100mA、10VOUT負載情況下）

　　圖 6:兩個 LTM8058 的反激式輸出串聯連接之噪聲頻譜 （在一個 100mA、10VOUT負載情況下）

　　凌力爾特的隔離型 μModule 轉換器為在穩定輸出電壓下獲得隔離電源提供了一種簡單和緊湊的解決方案。LTM8057 和 LTM8058 成功地表明：隔離型μModule 轉換器的輸出能力可通過增設一個或更多輸出串聯連接的隔離型模塊得以提升，同時仍然保持原有的輸出噪聲特征。
