當Vin的RMS變化時，占空比反向變化。當Vin的RMS受，占空比不再變化。因此，當系統穩定時，占空時間和占空度恒定。

　　與此同時，為了保持恒定功率，系統保持在相同的開關頻率下。

　　由于Ton、L、f和Vin均為常量，因此輸入電流為方程式2的自然正弦。

　　另一方面，輸入功率也為方程式3的常量。

　　總之，我們可以看到，在這種應用中，相比傳統的方案，側恒定功率單級方案擁有一定的優勢。首先，側恒定功率方案是一種自然的PFC,其PF和 THD均優于傳統方案。其次，顧名思義，側恒定功率方案僅受側控制。因此，可以把光耦合器排除在外，從而達到低成本BOM。

　　TPS92210控制器和系統運行

　　就TPS92210控制器而言，有一個OTM引腳，其可以通過連接它的電阻器來控制Ton時間。詳情如下：

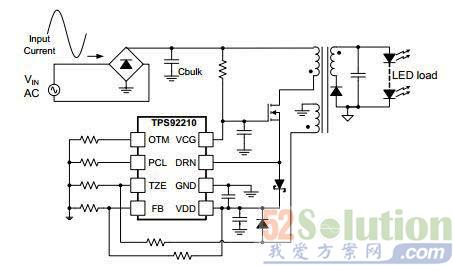

    為了實現側恒定功率控制，我們使用下列電路，如圖2所示。

               圖2 側恒定功率控制的前饋電路

　　假設Vin_rms= x,Ton和Vin_rms之間的關系可計算如下：

    該公式可簡寫為方程式7:

     為了滿足側恒定功率控制的要求（ Vrms *Ton= K），選擇B=0.同時，可根據輸入功率選擇A和C.

　　7W離線恒定功率LED照明驅動器設計

　　設計規范

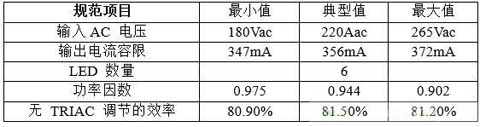

　　                    表1 電氣設計規范

　　原理圖

                          圖3 PMP4304A原理圖

　　PCB布局

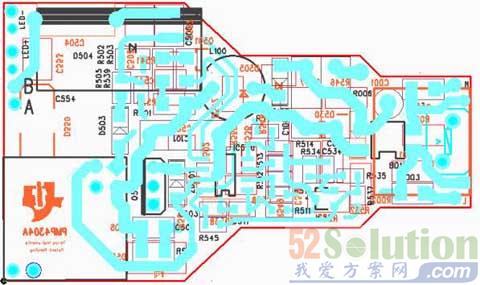

                        圖4 電路板組裝圖-層1

                 圖5 電路板組裝圖-層2

　　效率

                   圖6 效率與輸入電壓的關系

　　線壓調節

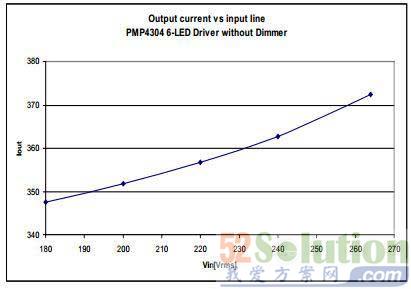

              圖7 輸出電流與輸入電壓

　　功率因數

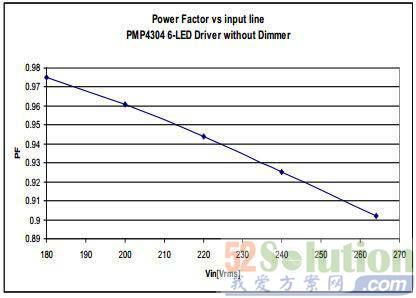

     圖8 功率因數與輸入電壓的關系

　　TRIAC亮度調節性能

　　表2：不同亮度調節器導通角的輸出電流

          圖9 輸出電流與亮度調節器導通角的關系

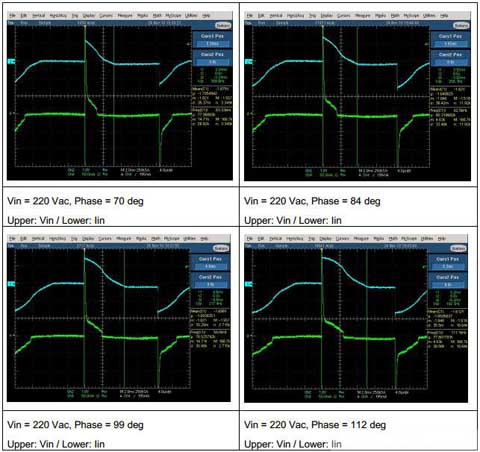

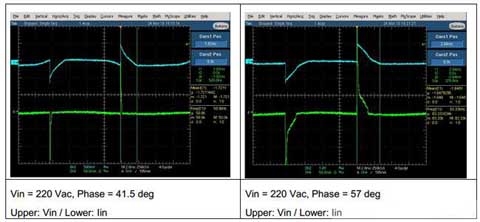

            圖11 不同導通角的輸入電流與輸入電壓

　　結論

　　本文對側恒定功率控制單級反相LED驅動器進行了簡單分析，并介紹了使用基于TPS92210的側控制的優點。另外，還實施了一款實際的7W設計。它體現了TPS92210解決方案的很多優點，如小體積、低成本、高PF和高TRIAC亮度調節性能。
