導讀:既然MJ4能夠成功運用于2014巴西世界杯開幕式及閉幕式“活的足球”顯示項目。那現在我們就來講一下世界杯LED球形屏背后的那些故事吧！

　　一、“活的足球”簡介：

　　項目總面積150sqm，球體直徑7m，演出時共分開成9個花瓣。每個花瓣上鋪滿MJ4 P44燈串。整球由90000多個MJ4燈點組成，亮度高達7000nits。該項目的特殊性：

　　1. 高度定制化：球體每個花瓣上的燈串都長度不一，因此每條燈串都需單獨定制，且花瓣上下轉角處的點間距不一，因此每條燈串長度不一，間距不一。

　　2. 獨特的安裝連接方式：我方工程師進行高度計算，終得出每條燈串長度和間距，并且畫出詳細布點圖和系統連接圖。

　　3. 獨特的控制方式：特殊定制軟件對球體像素點進行描點處理以實現整球的視頻播放。

　　4. 特殊的視頻處理：用于該項目的視頻經過客戶特別處理。我方工程師給出客戶球體各個花瓣的布點圖，客戶參考制作視頻，以保證該球體顯示畫面的完整性及真實性。

　　5. 獨特的安裝方式：該項目中，MJ4點光源系列并未使用卡座，客戶使用尼龍粘扣來實現安裝。

　　此次世界杯項目的采購，驗證，生產各個過程都非常精細。尼龍粘扣經過多次試驗終選取穩定可靠的一種用于該項目?？蛻?hù)在威特姆光電的指導文件下進行安裝，威特姆光電工程師飛往巴西一個月時間協助校正，測試，維修和終開幕式現場指導。初步測試效果后，客戶對威特姆光電的方案和成果特別滿意。

　　終，“活的足球”在開幕式上進行了活靈活現的演出，歌手詹尼佛洛佩茲在足球內部的魔幻舞臺上激情獻唱主題曲《We are one》，世界足球大戰由此拉開序幕。

　　二、“活的足球”前期準備

　　威特姆光電于2013年8月份接到關于“活的足球”的工程提議。威特姆光電銷售人員及研發人員時間給出方案制圖，進行配合。點光源的高柔韌性及研發的素養吸引了客戶時間的回復及贊譽。

　　2013年10月初，球形項目圖紙進行改動，對亮點和防水有更高要求，產品方案也隨之改動。

　　2013年12月初球形項目圖紙終定稿，確定直徑為7m，終打開為9個花瓣。 客戶再次來訪威特姆光電，進行終洽談并及寄送樣品給到巴西。(圖為終“活的足球”圖紙要求)

　　“活的足球”圖紙要求

　　于2014年2月初荷蘭ISE展會上再次與客戶見面，終確定由威特姆成為該異形定制項目的led顯示屏供應商，使用產品為點光源系列MJ4。

　　從2月到3月期間，客戶在威特姆光電與終端進行過多次skype會議，逐步解決該項目完成過程中遇到的問題和瓶頸。

　　于3月上旬法蘭克福Prolight + Sound展會上，與客戶一同慶祝贏得該項目，并且對于后續生產進度進行規劃。

　　經過研發部門的精準核算，以及各項試驗，終，3月中旬開始了該訂單的生產。4月中旬完成所有定制燈串。4月末，完成所有控制器，電源等。

　　威特姆光電工程師于5月7號飛往圣保羅，指導該項目的安裝，調試，以及世界杯開幕式現場屏幕操控工作。工程師預計6月14號回國，并且在閉幕式再次飛往巴西擔任全權掌控工作。

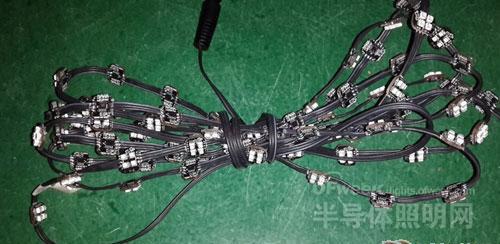

　　圖1 ： MJ4 樣品

　　圖 2： MJ4燈串焊接

　　圖 3： MJ4不同長短燈串老化測試

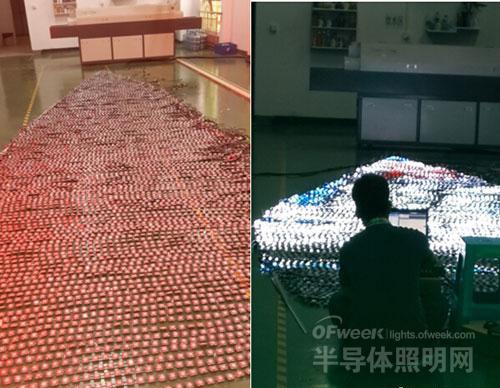

　　圖 4： “活的足球”花瓣搭建以便系統調試

　　圖 5： 粘貼“尼龍粘扣”

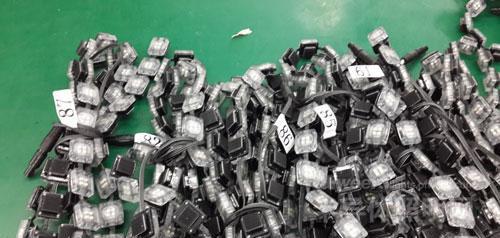

　　圖 6： 燈串標簽，方便識別

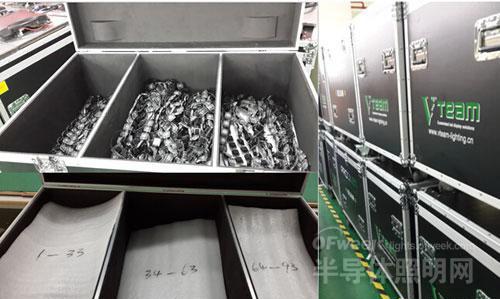

　　圖 7： 包裝，出貨

　　三、“活的足球”安裝

　　三、“活的足球”安裝

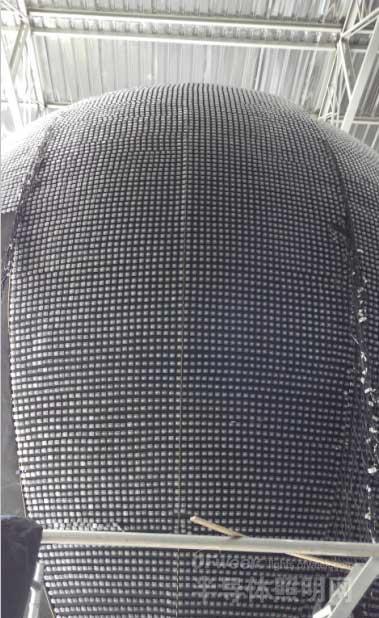

　　巴西，比利時，及威特姆三方團隊共同完成該“活的足球”的安裝，共花9天時間，每天安裝一片花瓣。

　　圖1

　　圖 2

　　圖 3

　　圖 4

　　四、“活的足球”調試和彩排

　　四、“活的足球”調試和彩排

　　在各方客戶和我方工程師的集體合作下，順利完成了球形項目的安裝，進入調試和彩排階段。

　　因所有燈串設計人工安裝，所以安裝中出現細微問題 --- 部分部位不高。

　　經過調整之后，客戶對測試效果非常滿意：

　　圖 1： 安裝不高

　　工程師現場協助

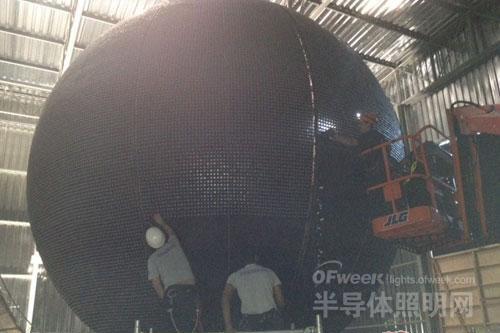

　　圖 2： 我司工程師現場協助

　　“活的足球”花瓣打開效果

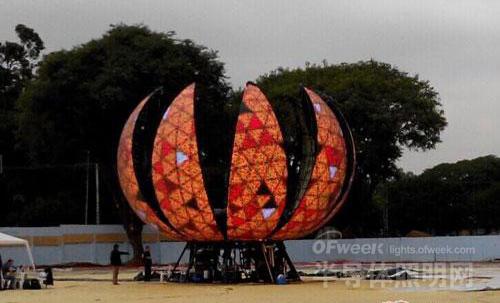

圖 3：測試“活的足球”花瓣打開效果

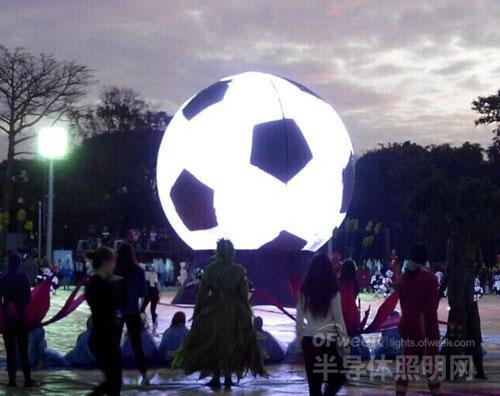

　　圖 4： 開幕式彩排效果
