導讀：通過控制正向電流使發光二極管保持額定的光通量和特定的色溫，鑒于LED的亮度與正向電流值成正比，這個控制方法是的LED電源解決方案。

　　前言

　　LED的正向電壓與輸出功率受到結溫的嚴格限制，特別是大功率LED更是如此；結溫是眾所周知的影響質量和使用壽命的關鍵參數。

　　準確地說，隨著結溫升高，正向電壓與輸出功率會逐漸降低，熱漂移會導致臨界電流升高。

　　為了通過降低正向電壓解決熱漂移問題，提高系統總體能效，通過PWM和/或模擬調光技術控制亮度，獲得防失效管理和過熱控制功能，照明系統對具有特定控制功能的LED驅動器的需求不斷提高。如果給建筑照明和街道照明等應用增加價值，還需要在LED驅動器內增加遙控功能。

　　因為大功率因數交流-直流變流器能夠把電網交流電壓轉換成更高的輸入直流電壓，所以普通照明LED驅動器通常采用標準降壓拓撲，這種驅動器基于集成一個功率開關的模擬單片解決方案，輸出電流達到350mA.

　　如果電壓高于50/60V,因為芯片技術限制，單片解決方案將無法勝任。

　　很多照明平臺需要那些使用多個驅動器的多路輸出系統，而這將會增加系統架構和版圖設計的復雜性，結果導致設計成本增加。

　　標準解決方案的主要應用限制與基于并聯電阻器和內部比較器的電流檢測方法有關。比較器把從靈敏電阻器回饋的電流與內部參考電流值進行比較，然后產生一個用于控制柵極驅動電路的輸出信號。

　　這個常用的模擬控制方法實現了對峰流的控制，因為LED光色漂移在很多要求嚴格的照明應用領域是不準許的，所以這種方法并不是高品質照明的解決方案。

　　創新的LED驅動器

　　意法半導體提出一個能夠滿足照明要求的高成本效益的街道照明平臺解決方案。該方案具有優異的性能、超高能效（全負荷時總體能效大于91%）、完整的防失效管理（過流保護、過壓保護和短路保護）功能。

　　該平臺由兩大部分組成：電源部分與電流控制器。其中，電流控制器是一個數字電流控制器。

　　電源電路的輸出功率達到130W （48V,2.7A），該電路由兩級電路組成：基于L6562AT的前端功率因數校正器（PFC）和基于L6599AT的LLC諧振轉換器。這個設計的特點如下：

　　●擴展的歐洲輸入交流電壓范圍 （177 ÷ 277 VAC - 頻率 45 ÷ 55 Hz）

　　●超高能效（全負載是93.85%）免除了對散熱器的需求

　　●無電解電容器，長久可靠

　　●符合EN61000-3-2 Class-C （交流諧波）、EN55022-Class-B（EMI）和EN60950的雙絕緣 （SELV）標準

　　電流控制器的是采用一個以地線為參考的電流檢測方法，這個算法是由一個通用微控制器實現的，能夠調整反向降壓轉換器的輸出電流。該解決方案無需差分放大器或誤差放大器，更不需要網絡濾波器以及其它的外部無源器件。

　　該反向降壓拓撲的模式為連續導通模式（CCM），選擇CCM模式的原因是反向降壓拓撲的功率開關與地線相連，而不是像標準降壓拓撲那樣連接上橋臂開關。因此，在這個解決方案中，可直接使用微控制器驅動一個邏輯電平（5V）或超邏輯電平（3.3V）功率開關，無需任何柵極驅動級，這使總體解決方案變得簡單且成本低廉。圖1所示是完整的照明解決方案。

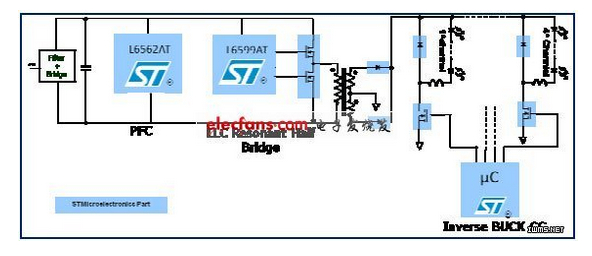

　　圖1:LED街道照明解決方案

　　靈活性是這個解決方案的研發目的，從低功率、低壓到大功率、高壓，該解決方案可單獨驅動多16個輸出通道。意法半導體擁有街道照明專用產品組合，因此，該解決方案讓設計人員只使用一個拓撲就能覆蓋各種不同的LED驅動系統。

　　電流控制是這個平臺的與眾不同之處。該解決方案利用微控制器外設（高分辨率定時器和快速模數轉換器）來管理電流控制過程。

　　觸發器/時鐘控制器是定時器架構的組件之一，模數轉換器觸發電路是觸發器/時鐘控制器內置的一個特殊功能，通過TRGO信號可以管理模數轉換器的四個觸發信源事件 （Reset, Enable, Up/Down, Count）。

　　在這個架構內有一個與PWM周期中心對準的三角形載波，當達到計算值時，該三角形載波利用TRGO信號觸發模數轉換器，這個值正好是導通時間（Ton/2）波形周期的中間。

　　如果能夠保證連續導通模式運行，這個觸發操作與隨后的模數轉換過程將會計算出均流值，而不是在電流增大期間通過軟件處理過程來估算均流，如圖2b所示。

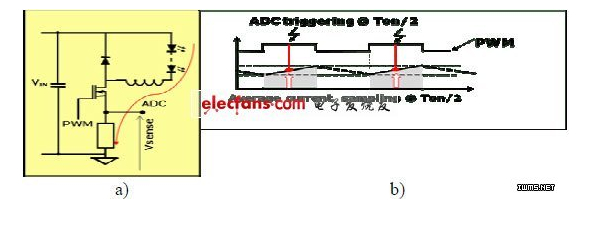

　　圖2:a） 在導通期間（Ton）的LED電流； b） 在Ton/2期間的模數轉換器觸發操作

　　這個觸發功能嵌入在定時器架構內，因為在轉換數據能夠用于電流回路通過標準PI控制器調整電流前，轉換操作都是由軟件管理的，所以不會給CPU增加負荷。

　　此外，Ton/2電流值不受開關操作的影響（圖3a），因為沒有阻容濾波器引起的延時，所以電流檢測不再是問題。具有PWM調光功能的電流調整波形如3b所示。

　　圖3:a） LED電流（綠色波形）和并聯變阻器上的電壓（紫紅色波形）； b） LED燈串上的均流控制

　　一旦轉換操作結束，電流控制立即逐個通道地每3個PWM周期執行轉換結束中斷服務處理程序（End Of Conversion Interrupt ServICe Routine），以確保適合的控制器帶寬。為限度地減少因控轉換時間造成的通道之間電流失匹，當控制器對其中一個通道進行轉換和調整操作時，同時還利用不同的采樣時間控制其余的通道。

　　為了在白天改變輸出光通量，調整照明系統的總體亮度，該平臺還在LED整流電路內增加調光功能。

　　為了全面地分析采用反向降壓轉換器拓撲實現的數字電流控制器，圖4對能效與電流負載進行了對比分析。在全負載時，四條通道可實現97%的總能效，這可滿足主要的節能要求。

　　圖4:能效

　　結語

　　該平臺的優點包括：可以輕松實現1到16路輸出通道，用軟件和靈活的數字控制器控制的1W、3W或大功率LED的電源模塊，為可調光的多燈串架構的高能效街道照明系統提供的解決方案。
