導讀：本文針對電池組中有個別電池電壓會變得很低（接近零伏），甚至有的電池還會出現電壓極性倒置的現象提出解決方案。

　　新的充電電池組合成串聯塊時，一般按常規容量0.1C的電流進行充、放電數次后再投入使用。但實際上不論采用多么先進的全自動充電器，經一段時間后仍會發現有個別電池出現反?，F(xiàn)象，即電池組中有個別電池電壓會變得很低（接近零伏），甚至有的電池還會出現電壓極性倒置的現象。久而久之，這只電池必然失效，導致電池組中的其他電池也會逐個出現上述現象而損壞。究其原因，主要是這些電池的內阻不一致，在使用過程中又會出現不同程度的過放過充，使某個內阻增大的電池首先損壞。

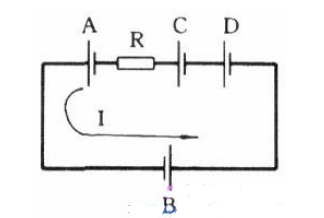

　　下圖為正常放電過程（即電池內阻基本一致并遠低于負載電阻），設電池組由A、B、C、D四只電池組成，其放電電流方向如圖中箭頭所示。在放電過程中，假設B電池內阻增大，甚至超過負載電阻R,放電時就會出現上圖所示的現象，即A、D、C三只電池對B電池進行反充電，時間稍久，B電池的極性就會顛倒而損壞。筆者在試驗過程中，對圖1所示的電池在線一一進行測量時發現，放電過程中各單只電池的電壓大多不一致，而且總會有一只電池的電壓首先加速降低，從零轉為負值（即極性顛倒）。如果又換入一只新電池，由于內阻仍然不同，又會加劇上述現象的重復發生，給我們在使用過程中帶來無盡的困擾。

　　充電電池的組合使用總結了一點經驗，供廣大電子愛好者參考。

　　1.在使用組合電池時，要經常檢測單個電池的電壓，若發現明顯偏低的電池要及時取下，單獨進行處理。

　　2.在充電前進行放電時要隨時監控每節電池的電壓，若發現有急劇下降到0.8V以下的，要立即換下，單獨進行處理。

　　3.電池組中凡能單個取出的全部單獨進行處理：

　?。?）單獨放電：用1.5V電珠或5~20Ω可變電阻作放電負載，放至電壓為0.9~1Y時暫停，大多數電池在停止放電后數秒鐘又會恢復到1.2V左右，要反復多次進行放電，直至用萬用表500mA擋測其短路電流，質量好或放電不充分的電池表針會在某位置（如200~500mA）較長時間不動，而質量差的或放電充分的電池指針會很快降到數十毫安到偏零位為止。一般當指針快速降至數十毫安時說明電池電量基本放盡，可停放待充。

　?。?）單獨充電：內阻相差較大的電池不能組合串聯進行充電，要單個獨立進行，如勉強組合充電，既不能保證每個電池同時充足，更危險的是會出現個別內阻大的電池會被過充或反充而損壞。如上圖所示，我們?nèi)栽O(shè)B電池內阻TB過大，由于串聯電路電流處處相等，顯然TB兩端電壓降高于其他電池，故TB上消耗的功率也偏大，且內阻相對越大，消耗的功率也越大，因此B電池就會被首先過充發熱而損壞，而其他電池卻不一定能充滿。

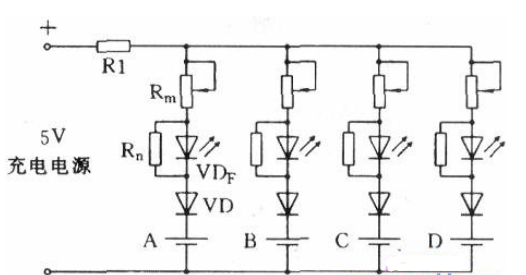

　　為了對質量和內阻不一的電池應逐個進行充電，筆者設計了一個簡單的充電電路，如想啊圖所示。因為電池都已放盡，故只要按0.lC電流充足10小時即可。

　　上圖中Rl、Rn分別為5Ω、20Ω/1W的電阻，Rm為5Ω~20ΩlW的可變電阻；VDF為發光二極管，可用來指示充電狀況，VD為防倒流二極管，防止電池互相影響。調節Rm可控制電流在30~l00mA之間，一般5號電池可調在50~70mA,當需涓流充電時可調至20mA以下，達不到上述調節范圍，可適當改變圖4中Rl的阻值或Sv電源電壓值。

　　4.充電后的檢測

　　充電后單個電池電壓一般在1.35~1.45V,放置后穩定在1.25~1.3V,稍放電后應較長時間保持1.25V.剛充完電的單個電池用萬用表大電流擋（5A）測其短路電流，質量好的可穩定在3~5A（指5號電池），且指針數分鐘不動，質量欠佳的可在2A以下穩定一段時間，如果你有很多電池，可挑選短路電流較接近的電池進行組合使用。

　　5.對于鎳鎘電池一般可不經放電直接進行上述的檢驗處理，但考慮到充電容量不好掌握，還是將余電放盡后再滿容量充電較好。
