導讀：市場上關于LED驅動器的設計方案多種多樣，工程師能夠根據具體的需求做出合理的選擇才是關鍵。

　　今天提供三款Ti的LED驅動器參考方案，設計人員可以擁有更多的選擇，不僅能夠控制功率級，而且還可以調節LED電流，從而避免了增設多種組件的麻煩，進而降低了系統成本。通過精心設計而使系統準確地控制電壓和電流調節，以實現精準的光強度和色彩混合、溫度監視（用于防止發生過熱）、智能化/自適應調光以及故障檢測（過壓/過流、LED串燒毀）。與外部系統的通信也可以通過電力線通信 （PLC）、無線技術或接口來實現。

　　10W、AC/DC LED驅動器方案

　　PMP3522是一款運用了TPS92010高效率LED照明驅動器控制器的設計。住宅筒燈照明已經大量轉而采用效率更高的光源，緊湊型CFL已成為住宅照明的主流方式。不過，隨著LED燈生命周期成本的下降。將需要功率更低、外形尺寸更小的設計，本方案設計的是一種功率小于10w的非隔離型SEPIC LED驅動器，專為住宅筒燈照明而設計。

　　主要特點：

　　•  單級SEPIC、PFC + LED電流調節

　　•  低成本、低元件數

　  •能夠以350mA的電流驅動3~6個LED

　　PMP3522原理圖

　　設計規范

　　用于更換燈泡的板面布局

　　性能及效率測試

　　控制環路頻率

　　性能調節

　　效率

　　面向燈泡式樣可調光LED照明驅動器方案

　　TPS92210EVM是一款具有先進節能特性的自然交錯功率因數校正 （PFC） LED照明驅動器控制器。用于為LED照明應用提供高效控制。TPS92210EVM能夠以低廉的成本在狹小的空間里提供高功率因數、TRIAC調光、負載保護和更長的工作壽命。

　　TPS92210EVM采用準恒定“接通”時間，從而在隔離型反激式配置中實現了單級PFC.該器件面向低功率照明應用，可以采用多種封裝型式，包括單獨的燈設計以及適合多種照明類型的通用PCB外形。該驅動器保持了調光器維持電流，并具有雙斜率輸出控制功能，以在與常見的TRIAC型相位控制調光器一起使用時改善調光線性度。通過設置，使TPS92210控制器在固定頻率下運作，且內部開關具有恒定的“接通”時間，用于驅動初級側功率FET.

　　主要特點

　　• 具備PFC的AC/DC TRIAC可調光LED驅動器非常適合于住宅照明

　　• 單級（PFC和LED電流調節）

　　• 適合12W~25W應用

　　• 深度TRIAC調光能力

　　設計規范

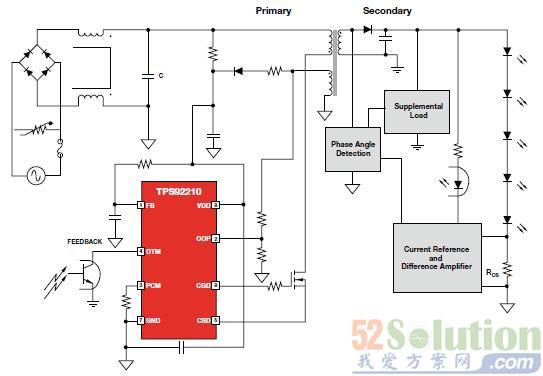

　　方案原理圖

　　方案測評

　　驅動器電流調節性能

　　LED照明驅動器的電流波紋

　　具備PFC的100W、恒定電流、非隔離式驅動器方案

　　UCC28810EVM-002評估模塊 （EVM）是恒定電流非隔離式電源，適合于要求高亮度的LED照明應用，例如：街道、停車場或區域照明。該參考設計將通用電源（90至265VRMS）轉換為0.9A恒定電流源，能夠驅動一個100W LED負載。

　　UCC2 8 8 10EVM- 0 0 2 是一種兩級設計。級是具備P F C 功能的轉換模式電路，能夠確保設計方案滿足如EN610 0 0-3-2 等各種標準設定的諧波電流或功率因數要求。該P F C 電路可將A C 輸入轉換成穩壓D C 電壓?？蓪⒃揇 C 電壓配置為升壓跟隨器 PFC 或固定輸出電壓。在低負荷線路 （low-line） 運行狀態下，升壓跟隨器可跟蹤AC輸入的峰值電壓實現更高效率。然后，PFC的DC輸出電壓即可穩定在396VDC以內的固定值。設計的第二級也同樣采用轉換模式，但配置為降壓型轉換器。它可將PFC輸出電壓轉換為0.9A的固定電流，以驅動LED負載。第二級不僅可接受PWM調光輸入（從外部或從板級電路均可），而且還可相應接通或關斷，從而實現LED電流的PWM調光。

　　主要特點

　　• 具備PFC的高功率AC/DC LED驅動器

　　• 非常適合于街道、停車場或區域照明

　　• 通用輸入、非隔離式設計

　　• 嚴格調節的LED電流

　　• PWM調光，200Hz至1kHz

　　• 可通過調光實現高效率

　　• 有源功率因數校正

　　方案原理圖

　　設計規范

　　方案測評

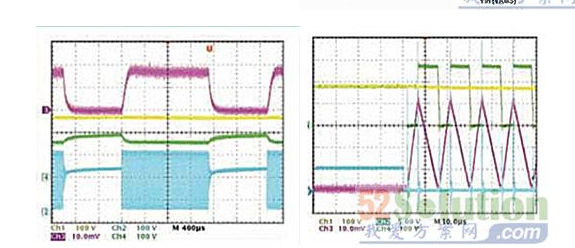

　　PWM調光波形                                                          PWM調光響應

　　總諧波失真與線路輸入電壓的關系曲線
