由于LED總光效要求及散熱限制，能效對低功率應用尤其重要；許多情況下，即使是較低功率應用也要求功率因數校正和諧波處理；在空間受限應用中，特別是替代燈泡應用，要求有很高的驅動功率密度；總體電源可靠性對整個燈的壽命非常重要；寬輸入電源電壓范圍應支持高達277 Vac;兼容TRIAC調光等要求。此外，LED通用照明還要符合演進的標準及安全規范，如“能源之星”和IEC要求。

　　根據應用要求（尺寸、能效、功率因數、功率、驅動電流）不同，以交流主電源驅動LED有多種拓?fù)?。安森美半?dǎo)體提供各種電源方案，可用于各種照明應用。

　　                         圖1:不同交流主電源供電LED驅動器拓?fù)浣Y(jié)構

　　安森美半導體LED通用照明AC-DC解決方案

　　1） 功率因數校正方案

　　采用安森美半導體的NCP1611或NCP1612的160 W功率因數校正（PFC）升壓方案采用非隔離升壓拓?fù)洌p載能效高于傳統CrM PFC;無須額外元件，可靠性及安全性高。該方案采用電流控制頻率反走（CCFF）CrM,有升壓或旁路二極管短路保護、引腳開路/短路保護、優化的瞬態響應、軟過壓保護、輸入欠壓檢測、低總諧波失真配置、過熱關閉等特性。

　　這類PFC方案還包括NCP1607、NCP1608、NCP1615和NCP1654（非隔離升壓）；NCL30000（隔離單級反激、非隔離降壓）；NCL30001（隔離單級反激）；NCL30002（非隔離降壓）；NCL30060（單級反激或降壓）。

　　以NCL30000為例，“平均電流穩流”拓?fù)淇梢赃x擇兩種配置，一種是降壓配置（包含抽頭電感降壓配置）；另一種是降壓-升壓配置，電感沒有與LED串串聯，輸入電流波形或失真與輸出壓降無關。它可進行初級可控硅調光，適用于隔離和非隔離方案，隔離方案能效80-85%.

　　2） 初級端控制離線方案

　　初級端穩流（PSR）也稱初級端控制。初級端控制離線LED驅動器不使用光耦，具有±1%（典型值）的精密LED穩流、寬VCC范圍、高能效準諧振控制、強固的保護特性組合，以及寬工作溫度范圍（-40至+125℃）；支持反激及降壓-升壓拓?fù)?，帶無源PFC輸入的功率因數約0.9;該系列可應用于LED燈泡替代、離線LED驅動器、嵌燈、室內/室外重點照明及任務燈及LED電子控制裝置。

　                 　圖2:初級端控制離線方案

　　可供選擇的器件有NCL30080A/B、NCL30081A/B、NCL30082A/B和NCL30083A/B（無源PFC控制）；NCL30085A/B、NCL30086A/B、NCL30087A/B和NCL30088A/B（有源PFC控制）。其調光控制包括非調光、3步/5步調光、模擬/數字、雙向可控硅/后緣觸發調光等。

　　3） AC-DC開關穩壓器

　　安森美半導體針對隔離反激式和非隔離式轉換器的開關穩壓器包括NCP1010、NCP1011、NCP1012、NCP1014/15、NCP1027/28、NCP1072/5、NCP1076等。這些器件均為電流模式，峰值電流限制從100 mA至800 mA.這些方案集成了MOS管，適用于隔離和非隔離應用，支持次級PWM調光、模擬調光或雙亮度等級調光，能效高達75-80%.

　　4） 用于高壓LED串的高功率因數升壓方案

　　高壓多結點LED正變得更加常見，因?yàn)楣?yīng)商趨向更好地優化LED以提升系統總光效，并引入更加專用化的LED.這些LED每封裝的正向電壓可達24至200 V,可以優化用于定點照明、全向照明或線性照明。為了以低元件數量及標準現成電感實現此目標，電路中使用了NCP1075單片高壓開關穩壓器及高的NCP4328A恒流/恒壓控制器。

　　該方案能效高于90%,具有20 ms的快速啟動時間、LED開路保護、可使用現有電感、功率因數高于0.95,以及采用NCP1075時功率能力大于10 W的特性，應用主要是LED燈泡及燈管、低功率光源及燈具、電子控制裝置和LED驅動器。

　　            圖3:高壓LED串高功率因數升壓方案

　　5） AC-DC開關控制器

　　針對隔離和非隔離降壓、降壓/升壓轉換器的開關控制器有固定頻率的NCP1200、NCP1203、NCP1218、NCP1219、NCP1230、NCP1234/6、NCP1237/8、NCP1250/1/3;還有準諧振的NCP1207A、NCP1308、NCP1337/38、NCP1377、NCP1379/80和NCP1336.針對非隔離降壓轉換器的開關控制器則有LV5011MD、LV5012MD、LV5026MC、LV5029MD、NCL30002和NCL30105.此外還有諧振半橋變換器的開關控制器NCP1392/3、NCP1398及開關組合控制器NCL30051和NCL30030.

　                　圖4:采用NCL30030的AC-DC開關控制器LED驅動方案

　　6） 離線降壓LED驅動器

　　NCL30002是支持高功率因數或低紋波降壓拓?fù)涞母吣苄rM控制方法，具有485 mV峰值電流感測±2%（典型值）、低至24 μA（典型值）的啟動電流；Vcc達20 Vdc;帶有500 mA源/800 mA汲MOSFET門極驅動器；寬工作溫度范圍-40至+125℃。其應用有LED燈泡（包括小型蠟燭燈）替代、嵌燈、室內/定外重點照明及任務燈。

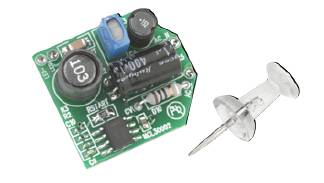

　        　圖5:采用NCL30002的小型設計

　　7） 非隔離離線降壓控制器

　　LV5026MC是一款非隔離離線降壓控制器，支持不同調光控制（TRIAC、模擬及PWM）、可選擇開關頻率（50 kHz或70 kHz）、低噪聲開關系統；具有短路保護、軟啟動和內置TRIAC穩定功能。應用包括壁燈、任務燈、臺階燈和LED燈泡替代。

　　                        圖6:非隔離離線降壓控制器

　　8） 可調光LED驅動器

　　LV50xx中的LV5026MC、LV5029MD、LV5011MD和LV5012MD都是可調光LED驅動器。以LV5011MD和LV5012MD為例，兩者開關頻率均為70 kHz,可提升功率因數，具有、外部調節參考電壓、過壓保護、過熱關閉功能。兩者的不同之處在于調光模式，均可用于小型可調光LED燈泡、離線LED驅動器和嵌燈。

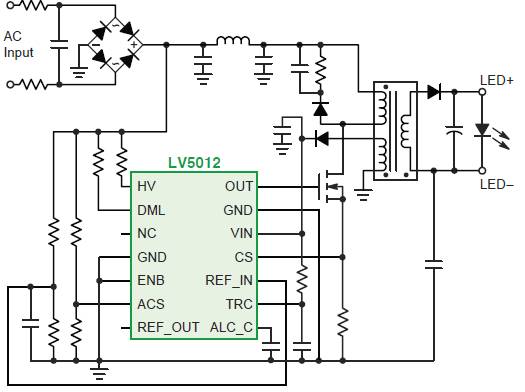

　             　圖7:可調光LED驅動器

　　9） 非隔離線性LED驅動器拓?fù)涞暮懔鞣€(wěn)流器（CCR）

　　一種是低電流LED串驅動器CCR NSIC2020 （120 V, 20 mA），其交流電壓上升時電流仍保持恒定，達到LED閾值電壓后導通無延遲，低電壓時LED亮度高，可防止LED受電壓浪涌影響。另一種用于低成本T5 LED燈管，采用CCR NSIC2050 （120 V, 50 mA）LED驅動器，可直接交流驅動LED,無漏電流，穩流可保護LED.

　　             圖8:低成本T5 LED燈管電路

　　10） 用于街道及區域照明的LED電源

　　替代高強度氣體放電燈（HID）或高壓鈉燈（HPS），要使用大LED陣列。根據終端產品不同，LED可配置為不同結構。一種方法是將交流輸入電壓轉換為直流穩壓輸出，并為多個并聯LED燈條供電。另一種方法是提供穩流恒流來直接驅動LED,省去燈條中內置的線性或DC-DC轉換段。

　        　圖9a:方法1 -- 將交流輸入電壓轉換為直流穩壓輸出

　　第二種方法旨在配合“能源之星”1.1版光源規范，其特點包括：通用輸入范圍90 - 265 Vac（更改元件可支持305 Vac）；輸出功率60 W（更改元件NCL30051支持250 W功率）；功率因數PF大于0.9（50-100%負載，帶調光）；諧波含量遵從IEC61000-3-2 class C標準；Iout = 1000 mA/Vf = 35至45 V條件下，能效大于90%;恒流輸出電流范圍0.7 - 1.5 A;輸出電壓范圍35 - 50 V;輸出開路及短路保護、過溫保護、過流保護-自動恢復、過壓保護-輸入（OVP大電壓）等保護特性。

　　                 圖9b:方法2 --提供穩流恒流來直接驅動LED

　　總結

　　安森美利用在電源管理、高能效電源及封裝方面的專長及優勢，為L(zhǎng)ED照明應用，特別是通用照明提供了符合各種規范要求控制和驅動器件。這些方案采用獨特的LED驅動電源架構、模擬及調光技術、反激轉換器及非隔離拓?fù)?，適用于各種通用照明應用，為這些設備的實現提供了豐富的選擇。
