導讀：本文詳細介紹飛兆半導體公司推出的一款綠色高效的降壓開關FSL336LR 以及FSL336LR 7W設計方案，為電源工程師們提供參考。

　　FSL336LR 介紹：

　　FSL336LR是綠色模式飛兆降壓開關，集成脈寬調制解調器 （PWM） 和 SenseFET,專為采用少外部組件的高性能離線降壓、升降壓非隔離式開關電源 （SMPS） 而設計。該設備集成了高電壓功率調節器，在沒有輔助偏壓線圈的情況下運轉。一個內部跨導放大器減少反饋補償電路的外部組件。

　　集成的PWM控制器包括：10V 調節器沒有外部偏壓電路、欠壓閉鎖 （UVLO）、前沿消隱 （LEB）、優化的柵極接通/斷開驅動器、EMI 衰減器、熱關斷 （TSD）、用于環路補償?shù)臏囟妊a(bǔ)償精密電流源和自保護電路。

　　內部高壓?jiǎn)?dòng)開關和突發模式運行使用極低的工作電流降低了待機模式下的功耗。結果是，輸入電壓是 230V 直流電時，如果沒有外部偏壓功率損失可能達到 120mW,如果有外部偏壓功率損失可能達到 25mW.

　                                            　FSL336LR框圖

　　FSL336LR產品特性：

　　1、內置雪崩耐用 SenseFET:650 V;

　　2、固定工作頻率：50 kHz ;

　　3、無負載功耗： 25 mW @ 230 VAC,帶外部偏壓；120 mW @ 230 VAC,無外部偏壓；

　　4、無需輔助偏壓繞組，提供頻率調制功能，可減少 EMI 輻射，逐脈沖限流；

　　5、超低運行電流：250 ?A ;

　　6、內置軟啟動和啟動電路，可調節峰值限流和跨導（誤差）放大器；

　　7、提供各種保護：過載保護 （OLP）、過壓保護 （OVP）、反饋開環保護 （FB_OLP）、過熱關斷保護 （TSD）。

　　FSL336LR 7W變壓器參考設計方案：

　　FSL336LR參考設計主要指標：

　　FSL336LR 7W參考設計電路圖：

　　將飛兆半導體FSL336LR 開關應用于7W 變壓器方案，電路原理圖如上所示。

　　FSL336LR 7W參考設計材料清單：

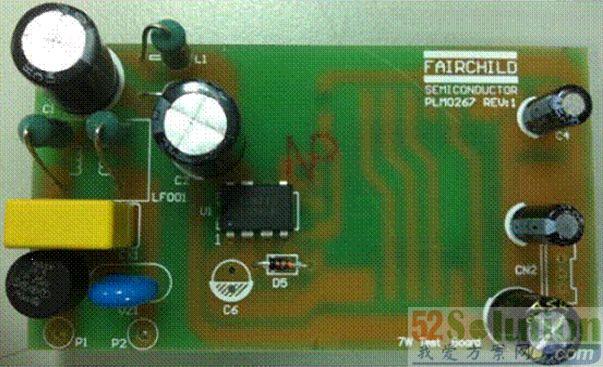

　　FSL336LR 7W參考設計電路板：

　　                                                      頂視圖

　　                                                            底視圖

　　開關電源以小型、輕量和高效率的特點被廣泛應用于電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。
