導讀：本文介紹了一種通過手機藍牙遙控大功率的可調光調色照明LED的軟、硬件設計。手機藍牙作為客戶端，與單片機控制板的藍牙模塊HC-06通信，產生四路可調占空比的PWM信號，控制大功率LED驅動電路。通過采用PWM調光技術，用一路PWM波調節白色LED燈實現調光，用三路PWM波調節大功率全彩RGBLED燈實現DIY調色?？蛻舳瞬捎肊clipse開發環境，android編程，服務端采用單片機產生控制信號控制LED驅動電路，雙方通過串口仿真協議進行通信。實驗結果表明，單片機可以接收手機遙控信號并靈活地進行0~100%的LED的亮度調節，調光亮度為100級和全色LED的DIY調色，調色有100萬種。

　　1.引言

　　隨著，2012年10月30日飛利浦在AppleStore出售的高科技Hue系列LED燈，并且只會交由蘋果出售。Hue系列將是完全可有自定義的，并且通過一個燈泡內紅藍綠三原色的LED可以混合出1600萬種顏色的燈光。整個過程完全由iPhone上的App來進行控制。從而引發了智能燈控發展的新思考，國內相關人士也紛紛進行研究?？紤]到Hue是采用WiFi無線控制，而國內WiFi并未普及，本研究采用更普遍的藍牙技術，采用手機藍牙與單片機通信產生可調占空比PWM波信號控制LED驅動電路實現LED的調光和DIY調色。

　　2.脈沖寬制（PWM）調光技術

　　PWM調光是一種利用簡單的數字脈沖，反復開關LED驅動器的調光技術。應用者的系統只需要提供寬、窄不同的數字式脈沖，即可簡單地實現改變輸出電流，從而調節LED的亮度。PWM調光的優點在于調光范圍大，只要帶寬足夠，任何模擬值都可以使用PWM進行編碼，PWM調光可以在控制LED的亮度的同時，也保證LED發光的色度。

　　2.1 脈沖寬制（PWM）調光原理

　　利用人眼睛視覺惰性，按固定頻率操作占空比實現LED亮度調節，只要調光比即PWM波頻率大于200Hz人眼就不會感覺到LED的閃爍。具體調光實現，通過控制LED的亮滅時間，從而控制LED亮度，從電力學來看就是控制一定周期內電流的有效值。這種方法在改變電流有效值大小的同時不改變電壓和電流的大小，這樣就保證了LED的發光色度，這是模擬調光和可控硅調光無法實現的。

　　2.2 占空比

　　占空比是指高電平在一個周期之內所占的時間比率。方波的占空比為50%,占空比為0.5,說明正電平所占時間為0.5個周期。

　　Ts為脈沖周期

　　Tw為脈沖寬度

　　占空比τ=Tw/Ts×100.

　　占空比的解釋可以歸納為如下幾種：

　　1）在一串理想的脈沖序列中（如方波），正脈沖的持續時間與脈沖總周期的比值。

　　2）在一段連續工作時間內脈沖占用的時間與總時間的比值。

　　3）在周期型的現象中，現象發生的時間與總時間的比。

　　也就是電路釋放能量的有效時間與總釋放時間的比。

　　2.3 調光比

　　調光比則是按下面的方法計算：

　　Foper=工作頻率

　　Fpwm=調光頻率

　　調光比率=Foper/Fpwm

　　其實也就是調光的有效占空比，比如Foper=100khz;Fpwm=200Hz,則調光比為：

　　100k/200=500.

　　3.藍牙模塊組成

　　3.1 藍牙技術基礎

　　藍牙的創始人是瑞典愛立信公司，藍牙技術是一種無線數據與語音通信的開放性規范，它以低成本的近距離無線連接為基礎，為固定與移動設備通信環境建立一個特別連接。手機之間通過藍牙實現數據共享已成為常理，將手機變身為遙控器為人們的生活帶來無限方便。[1]

　　藍牙技術由三部分組成，包括藍牙無線電技術、藍牙協議棧和藍牙互操作性。

　　3.1.1 藍牙無線電技術

　　藍牙無線電工作在通用的2 . 4 G H zISM（即工業、科學、醫學）頻段，支持全雙工傳輸，使用IEEE802.15協議。藍牙設備即連即用，抗干擾能力強、使用方便[2]

　　3.1.2 藍牙協議棧

　　藍牙協議棧包含一個軟件棧和一個硬件棧。藍牙硬件協議棧由藍牙硬件提供，藍牙軟件協議棧由軟件實現。藍牙軟件協議棧提供Java藍牙API給程序開放人員使用。

　　3.1.3 藍牙互操作性

　　藍牙互操作性包括三方面內容：①通用訪問Profile定義了設備管理功能性；②服務發現應用Profiles定義了服務發現方面的內容；③串口Profiles定義了互操作設備和模擬串口電纜的能力3.2 HC-O6藍牙模塊

　　BC04外置8M Flash,帶EDR模塊HC-06為民用級，兼容HC-04工業級。其中，HC-06模塊的TX管腳跟STC15F204EA單片機的P3.0管腳相接，RX管腳跟P3.1接。HC-06模塊接收手機端發來的數據，然后在通過串口TR,TX管腳與單片機通信。

　　藍牙2.0帶EDR,2Mbps-3Mbps調制度，內置2.4GHz天線，外置8Mbit FLASH,低電壓3.3V工作（3.1V~4.2V）配對時30~40MA波動，配對完畢通信8MA,可選PIO控制標準HCI端口（UART or USB），數字2.4GHz無線收發射，CSR BC04藍牙芯片技術，自適應跳頻技術，藍牙Class 2功率級別，工作溫度為-25至+75,協波干擾為2.4MHz,發射功率3dBm,有效控制距離為10m.

　　4.手機APP設計

　　4.1 藍牙連接相關程序設計

　　首先，初始化本地藍牙設備，建立LocalDevice類，包括取得本地設備實例、藍牙名稱、設置發現模式、獲得發現代理。創建public int BTS_Init（）類函數，實現藍牙初始化判斷，尋找默認藍牙設備，打開藍牙。

　　啟動藍牙設備搜索，創建public voidBTS_StartScan（）類函數，開始尋找從機藍牙設備，注冊搜尋函數，創建public int BTS_ConnectToDevice（String DeviceAddress）類函數，實現連接到一個指定的藍牙設備。

　　創建public int BTS_SendDates（Stringbuffer）類函數實現字符串發送到已連接好的藍牙設備上，創建public int BTS_Finish（）類函數結束藍牙通信，創建接收ACTION_FOUND廣播的BroadcastReceiver privatefinal BroadcastReceiver mReceiver=newBroadcastReceiver（）。

　　4.2 控制信號相關程序設計

　　首先創建一個用于控制信號的類publicclass PwmcontrolActivity extends Activity{},里面包含創建界面的類函數public voidonCreate（BundlesavedIn stan ceState）{},發送控制信號類函數public void onStop TrackingTouch（SeekBar seekBar）{}.

　　創建類class InitThread extends Thread{},實現資源加載線程，里面創建用于四路信號之間轉換的public InitThread（PwmcontrolActivity act）{}類函數，實現與藍牙程序接口的public void run（）線程體，用于軟件退出的類函數public booleanonKeyDown（int keyCo de,KeyEvent event）。

　　5.單片機控制信號設計

　　5.1 硬件電路設計

　　系統框圖如圖1所示，本硬件電路采用STC15F204EA單片機為主控器，CH-06藍牙模塊的TXD與單片機11管腳P3.0連接，RXD與P3.1相連，實現藍牙串口通信連接，從P1.0,P1.1,P1.2,P1.3四個口輸出四路可調占空比的PWM信號，采用一個L298芯片將單片機控制信號和LED電源驅動隔離，避免了單片機帶負載能力弱的缺點，以實現驅動大功率LED.

　　5.2 程序設計

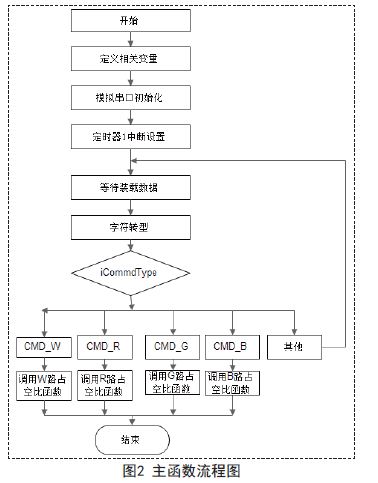

　　主函數流程圖如圖2所示，定義完相關變量和相關函數聲明后，設計串口通信函數，設置定時器1中斷，中斷函數為占空比控制函數，然后設計數據接收函數，當串口服務函數接收到數據時，將數據發送到數據接收函數，然后將接受到的字符數據通過字符轉型函數進行字符的轉型，然后通過標志iCommdType判斷控制哪一路信號，當無標志信號來時，一直循環檢查，檢查到相應的標志信號，然后執行占空比調節函數藍牙模塊與單片機之間的通信使用模擬串口實現的，串口為標準配置：波特率9600,編寫一個串口初始化函數void UART_INIT（），初始化相關標志，和寄存器，然后編寫中斷接收函數void tm0（）interrupt 1 using 1,接收串口發來的數據。設定定時器1中斷并編寫中斷服務函數void tm1（）interrupt 3 using1,實現P W M的占空比控制。編寫數據接收函數char GetUartData（），將中斷接收函數里接收到的數據發送這里，等待接收數據函數void WaitForChars（unsigned chariCount,char *Dest）通過調用數據接收函數char GetUartData（），將手機發送來的數據裝載到定義好的變量數組，然后通過字符轉型函數unsigned int GetCmdType（char*Commd），將字符型數據轉成數字，通過標志判斷，要控制哪一路PWM波，然后將相應的數據傳到控制占空比的中斷服務函數，改變其占空比的輸出。

　　6.結果展示

　　6.1 手機端界面

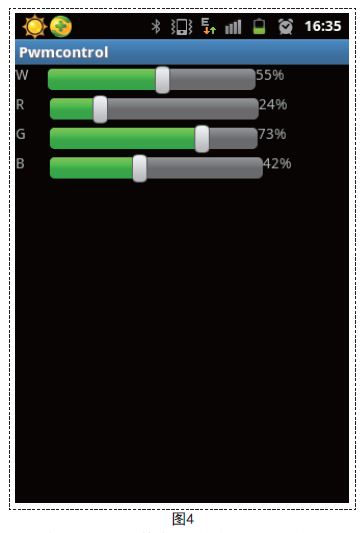

　　如圖3所示，其中W調節白光，從0到100R、B、G共有100萬種組合，每一種組合對應一種顏色，通過改變RBG的組合，從而調節LED的顏色。

　　6.2 PWM波輸出效果

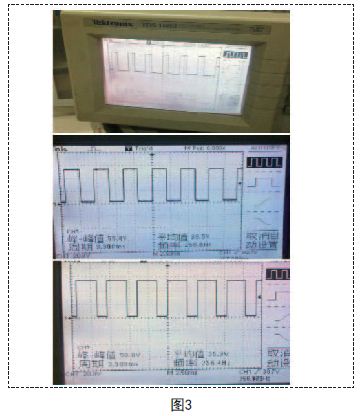

　　如圖4所示，這是其中一路PWM波的控制信號，通過手機端控制其占空比，用示波器測出其波形。

　　6.3 實際調光調色效果

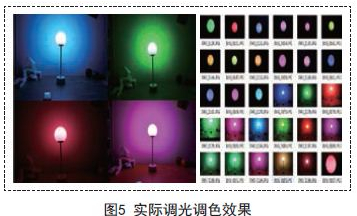

　　選擇幾種組合調色效果如圖5所示。
