摘要：基于MEMS技術的濾波器是現行RF結構中一個關鍵的MEMS器件。與傳統的采用金屬矩形或圓柱波導以及半導體元件制作的濾波器相比，MEMS濾波器具有低損耗、高隔離度、線性好、體積小、易于集成等優點。對利用MEMS技術制作的濾波器做了分類總結，綜述了近幾年MEMS濾波器的研究進展，包括硅體微加工濾波器、LIGA傳輸線型濾波器和基于MEMS開關/電 容實現的可調濾波器。指出可調濾波器的開發適應微波、毫米波波段的多頻段、寬帶無線通信系統的迫切需要，具有重要的現實意義。

　　0  引言

　　濾波器作為一種選頻元件，用來抑制噪聲、選擇或限定RF/微波信號的頻段范圍，在許多RF/微波應用中起著重要的作用。傳統的濾波器體積大、制造成 本高并且不容易與單片集成電路集成，在毫米波頻段內損耗大，而由微電子技術與機械、光學等領域交叉融合而產生的MEMS 技術，具有小型化、多樣化以及可集成化的特點。

　　MEMS 技術與RF技術的結合，即RF MEMS 技術，為新一代獨特的、高性能濾波器的實現提供了新的機遇。目前人們將MEMS技術運用到RF/微波濾波器的設計制造中，得到了高性能、小尺寸、重量輕，并且成本低的MEMS濾波器。MEMS RF/微波濾波器可以用集總元件設計也可以用分布元件設計，它們可以利用各種結構實現，例如微帶線、波導腔、共面波導等。當然，它們也可以由多種制造工藝實現。

　　1  硅體微加工MEMS濾波器

　　硅體微加工技術是通過對襯底硅的腐蝕加工來實現器件的立體結構，并且常輔以Si-Si 晶片鍵合和Si-玻璃鍵合等手段。由于單晶硅有晶向的區分，可以用化學的方法（ 如用KOH） 實現很好的各向異性選擇性刻蝕，這是硅體微加工的基礎。硅體微加工技術可以方便地實現較大縱向尺寸的立體加工。基于硅體微加工技術，人們實現了多種 MEMS濾波器。

　　1.1薄膜和微帶線濾波器

　　為了減小高頻段時來自于襯底的損耗，利用硅體微加工技術的乙二胺鄰苯二酚濕法刻蝕硅形成的腔體實現微帶線的懸空，S. V. Robertson 等人制作了W波段（ 94.7 GHz） 耦合線帶通濾波器。濾波器的幾何圖形被制作在一個由薄膜支撐的傳輸線上，如圖1所示，傳輸線就相當于懸浮在空氣介質中，介質損耗幾乎可以被忽略，且能避免 遭受輻射和產生色散寄生效應。該濾波器的通帶插損為3.6 dB,其中導體損耗是整個部件插損的主要組成部分。部件的相對帶寬為6.1%.與該技術類似，M. Chatras 等人在高阻硅襯底上實現了中心頻率為30 GHz 的高性能帶通薄膜濾波器。薄膜下的硅用四甲基氫氧化氨（ tetramethyl ammonium hydroxide,TMAH） 選擇性刻蝕。該濾波器插入損耗只有1.8 dB,并且易于集成到利用倒裝芯片技術的電路中。

　　圖1 W波段耦合帶通濾波器側視圖

　　1.2 微機械腔體諧振器和濾波器

　　利用硅體微加工得到的腔體做諧振腔，也可以實現濾波器的設計。

　　J. Papapolymerou 等人提出的X 波段腔體諧振器，由輸入輸出微帶線和微機械腔體組成，空腔通過兩個狹縫耦合到兩個微帶線上（ 圖2 （a）） .兩個微帶線利用淀積7.5 μm 厚的金以減小損耗；腔體金屬化層的厚度為2 μm.與其他傳統的金屬矩形、圓形波導諧振器相比，該諧振器尺寸大大地減小，并有高的Q 值（ 無載Q=506,是傳統微帶濾波器的4 倍）。

　　L. Harle 等人在硅上用狹縫耦合微機械腔實現了中心頻率為10 GHz 的帶通濾波器（ 圖2 （b）） .模擬的帶寬為4%,插入損耗在10.2 GHz 時為0.9 dB.測得的濾波器的帶寬為3.7%,插入損耗在10.01 GHz 時為2 dB,損耗的差異取決于微帶傳輸線的過渡和線長。濾波器的整體尺寸為5 cm×3 cm×2 600 μm.該濾波器的特點是低損耗、窄帶寬、小尺寸以及易于單片電路集成，并且由于表面電流分布于大的導體表面而有強的功率負載能力。

　　圖2 微機械腔體諧振器和濾波器

　　1.3 薄膜聲體波諧振器與濾波器

　　薄膜聲體波諧振器（ thin-film bulk acousticwave resonator,TFBAR） 的概念早在20 世紀60 年代就已出現，但其發展一直受制于微細加工工藝技術的水平。隨著MEMS 技術的興起及其加工工藝的進步，使可靠、可重復地制備TFBAR 成為可能，同時也由于RF 前端模塊中通用的陶瓷或聲表面波（ surface acoustic-wave,SAW） 濾波器進入GHz 頻段后隨著工作頻率的增加性能退化等原因，許多人開始研究開發基于TFBAR 的RF/微波濾波器。

　　薄膜聲體波濾波器通過壓電薄膜的逆壓電效應將電能量轉換成聲波形成諧振，在體積、功率負載等方面都比SAW濾波器具有優 勢。K. Misu 等人用鈦酸鉛材料做壓電薄膜制作了體聲波濾波器，如圖3 所示。將部件的兩個電極設計成能被自由調整，在所需頻率上產生振蕩。兩個電極還起著反射器的作用，用以抵消無用聲波。采用硅體微加工工藝刻蝕去除下部的襯 底材料形成腔體，利用空氣-金屬界面得到聲體波的全反射，從而將聲體波限制在壓電薄膜和金屬電極內。得到的濾波器整個部件的尺寸為0.69 mm×0.55 mm,在1.5 GHz 時的3 dB 帶寬為47 MHz.Y.D. Kim等人[8]利用以這種類似結構為基本單元的一種階梯拓樸結構研制出的濾波器，在5GHz 濾段插入損耗只有2.8 dB。

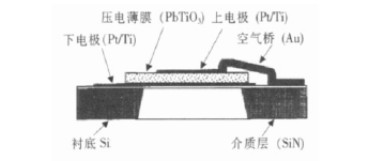

　　圖3 薄膜體聲波濾波器

　　對于硅體微加工工藝來講，硅的化學刻蝕由于依賴于晶向，使得器件的結構形狀和尺寸的進一步縮小都受到了限制。另外，襯底硅的大量刻蝕也會降低器件的機械強度。

　　2  LIGA 平面?zhèn)鬏斁€(xiàn)和濾波器

　　LIGA 一詞來源于德語lithographie、galvanoformung和abformung 三個詞語的縮寫，表示深層光刻、電鍍、模鑄三種技術的有機結合。LIGA技術是實現MEMS 微加工的一個重要手段。它借鑒了平面IC 工藝中的光刻技術，但是它對材料加工的深寬比遠大于標準IC 生產中的平面工藝和薄膜的亞微米光刻技術，可以實現高深寬比3D 微結構，且加工的厚度也遠大于平面工藝的典型值2 μm.該工藝是利用深層輻射X 射線光刻，在厚的光刻膠層上設定所要求的模型。由X 射線作為光刻的光源，它的波長短，對光刻膠有較強的穿透力，能獲得高的分辨率和高的深寬比。利用LIGA技術，T. L. Willke 等人在石英襯底上設計制作了耦合線型帶通濾波器（ 圖4） .其中，LIGA 傳輸線為200 μm 厚的鎳，有兩個開路端口的！/4 平行線部分用作耦合單元，耦合氣隙深寬比大于6.75.與傳統的薄金屬相比，LIGA 傳輸線和諧振器之間有更好的耦合系數。帶通濾波器在14.6 GHz 時有的插入損耗，為0.15 dB。

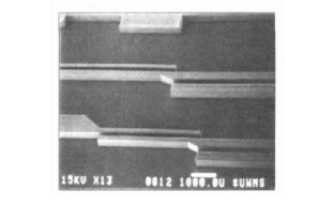

　　圖4 LIGA耦合線帶通濾波器

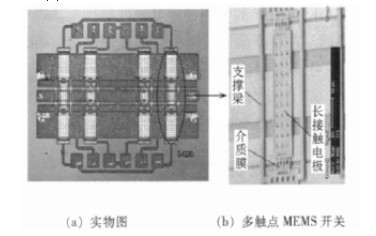

　　3  MEMS 可調濾波器

　　近年來由于微波、毫米波波段的多頻段、寬帶無線通信系 統的迫切需要，基于MEMS 技術的可調諧濾波器逐漸引起了人們很大關注。這種濾波器由MEMS 開關、共平面?zhèn)鬏斁€(xiàn)、可變電抗元件等構成，它們具有低插入損耗，高線性度、高Q 值和更好的三階交調頻率點功率性能。根據已有文獻報道，微波MEMS 可調諧濾波器按調諧方式可分為連續可調型和數字可調型兩類。

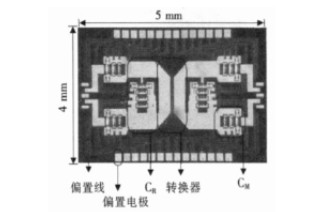

　　3.1 連續可調濾波器

　　模擬可調濾波器的調節范圍比較小，一般為5%~15%,其可調元件為MEMS 可變?nèi)菪栽?/FONT>
