基于BQ25504的低功耗、增壓型轉換器的設計研究
出處:中電網 發布于:2014-03-19 11:11:44
導讀:BQ25504是一種面向產品和系統實現高效的執行轉換器或充電器,采用BQ25504設計的DC/DC升壓轉換器/充電器,非常適合有特殊需要的超低功耗的應用環境。
1 BQ25504的介紹
BQ25504是一款新集成納米智能能源收集電源管理解決方案,它非常適合有特殊需要的超低功耗的應用環境。該產品是專門設計來有效地獲取和管理微瓦和毫瓦的電力,電力通常來自各種光伏太陽能直流源或熱電動發電機。BQ25504是一種面向產品和系統實現高效的執行轉換器或充電器,例如應用在對操作功耗有嚴格的需求無線電傳感器網絡。采用BQ25504設計的DC/DC升壓轉換器/充電器,只需要毫瓦級的電力就可以工作。
1.1 BQ25504主要特性
BQ25504是超低功耗,高效率的DC/DC升壓轉換器/充電器。
•連續從低輸入來源采集能量:VIN≥80mV(典型值)超低靜態電流:IQ<330 nA(典型值)

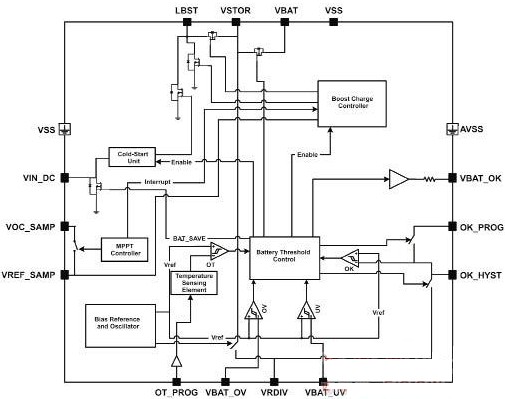

圖1 BQ25504方框圖
1.2 BQ25504設計原理
BQ25504可集成動態功率點跟蹤,用于提取能量(從各種能源發電源)。輸入電壓調節,可防止輸入源儲能損壞,能源可以存儲到可再充電的鋰離子電池,薄膜電池,超級電容器,或傳統的電容器電池里,充電和保護,用戶可編程的欠壓和過壓。其冷啟動電壓為VIN≥330 mV(典型值),可編程動態功率點跟蹤(MPPT),片上溫度傳感器,可編程過溫關斷電,以用于啟用/關閉系統的負載。

圖2 BQ25504設計原理圖
BQ25504可應用于能源采集、太陽能充電器、熱式電源發生器(TEG)采集、無線傳感器網絡(WSN)、工業監控、環境監測、橋梁結構健康監測(SHM)、智能樓宇控制、便攜式和可穿戴式醫療設備以及娛樂系統遙控器等領域中。
2 BQ25504參考設計要點

表1 BQ25504設計方案材料清單
?、貰Q25504的評估模塊;
?、谔€很容易改變設置;
?、鄢凸纳龎恨D(zhuǎn)換器/充電器與電池 管理,用于能量收集應用;
?、芮冯妷?,過電壓電阻可編程設置,提供靈活的電池管理,POTS包括微調設置(未板上組裝);
?、菘删幊掏仆燧敵鲋笜耍糜陔姵貭顟B(tài) (VBAT_OK的);
?、揸P(guān)鍵信號測試點,可用于測試,易探測連接。
總之,BQ25504是專門設計來有效地獲取和管理微瓦和毫瓦的電力,電力通常來自各種光伏太陽能直流源或熱電動發電機。非常適合有特殊需要的超低功耗的應用環境。
