摘要：本文提出了基于FPGA的IIR數字濾波器的設計方案。首先，用雙線性變換法設計出巴特沃茲數字帶通濾波器的相關參數；其次，利用Matlab軟件對所設計的濾波器進行了仿真分析；，利用Quartus II軟件進行了模塊設計和功能仿真。實驗結果證明了本方案的可行性。

　　1.引言

　　數字濾波器在通信、自動控制、雷達、軍事、航空航天、醫療、家用電器等眾多領域得到了廣泛的應用。其中IIR數字濾波器和FIR數字濾波器是目前人們使用較多的兩種。數字濾波器通常采用計算機軟件、專用數字濾波器、DSP器件或可編程邏輯器件（如FPGA）實現。因為，用FPGA實現數字濾波器具有實時性強、靈活性高、處理速度快以及小批量生產成本低等優點，所以得到了較為廣泛的應用。本文以巴特沃思數字帶通濾波器為例，較為詳細地介紹了其設計和實現方法。給定巴特沃茲數字帶通濾波器的抽樣頻率為500Hz,上、下邊帶截止頻率分別為150Hz和30Hz.

　　2.濾波器的系統模型

　　雙線性變換法是在低通濾波器的基礎上采用頻率變換法把低通濾波器轉換成所需要濾波器的。據此方法，我們得到如下濾波器的系統模型：

　　3.Matlab仿真

　　針對式（1）所描述的系統模型，利用Matlab軟件工具箱函數freqz（b,a,N,Fs）繪制出其幅頻特性和相頻特性，以檢驗參數的正確性。該濾波器的幅相頻率特性如圖1所示。

　　由圖1可見，系統的上、下邊帶分別為150Hz和30Hz,滿足系統設計要求。

　　4.FPGA設計

　　4.1 濾波器的結構

　　同一系統函數的IIR濾波器可以用不同的結構來實現，如直接I型、直接II型（典范型）、級聯型和并聯型。不同的結構有不同的特點，為便于硬件實現及容易確定數據位數，本文選用直接I型這一結構形式。

　　系統的直接I型結構如圖2所示。

　　4.2 FPGA主要模塊

　?。?）D觸發器模塊

　　使用D觸發器來實現圖2中所需的延時功能。每當時鐘上升沿到來時，便對輸入的數據進行鎖存。D觸發器可以利用Quartus II軟件中LPM宏模塊定制實現。

　?。?）乘累加模塊

　　由式（1）所描述的濾波器的系統模型，可得所對應的差分方程如下：

　　乘累加模塊承擔式（2）中乘累加的計算工作。

　　5.系統框圖及實驗波形圖

　　利用數字濾波器實現模擬信號濾波的系統結構框圖如圖3所示。

　　模擬輸入信號經A/D轉換器轉換為數字信號，用FPGA數字濾波器進行濾波處理，再經D/A轉換器轉換為模擬輸出信號，完成模擬信號的濾波處理。FPGA芯片采用的是Cyclone II系列EP2C5T144C8型FPGA.A/D和D/A轉換器采用的康芯高速ADC/DAC模塊。

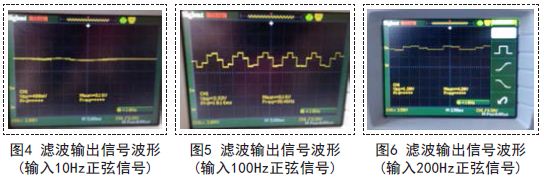

　　輸入峰峰值為5V的正弦信號，周期分別為10Hz、100Hz和200Hz,經濾波系統處理后所得輸出信號波形分別如圖4、5、6所示，輸出信號幅度分別為400mV、2.32V、1.2V.

　　6.結語

　　本方案利用FPGA實現了巴特沃茲IIR數字帶通濾波器，并給出較為詳細的方案設計過程。實驗結果證明了所設計的濾波器完全滿足預定設計要求，從而也證實了本方案的有效性、可行性。（作者：李麗莉，張雨虹）
