導讀：LM57是一款高、雙路輸出、集成的、模擬溫度傳感器溫度開關。通過使用兩個外部1%電阻，其跳閘溫度（TTRIP）是可編程的，并可為任意的256跳閘溫度，并占用很小的電路板空間。

　　TI的LM57是一款高、雙路輸出、集成的、模擬溫度傳感器溫度開關。通過使用兩個外部1%電阻，其跳閘溫度（TTRIP）是可編程的。LM57采用極小封裝的電阻（0.5mm×1mm），可以編程為任意的256跳閘溫度，并占用很小的電路板空間。VTEMP輸出可以提供一個模擬輸出電壓，該輸出電壓具有負溫度系數（NTC），與測量的溫度成正比。

　　LM57器件內置溫度遲滯（THYST）可以保持輸出穩定（在熱振蕩的環境中）。當裸片溫度超過TTRIP時，數字溫度開關輸出將被激活，當溫度低于TTRIP minus THYST時，將釋放數字溫度開關輸出。其中一個數字輸出，TOVER,是高活躍推挽結構。其他數字輸出，TOVER是低活躍漏極開路結構。

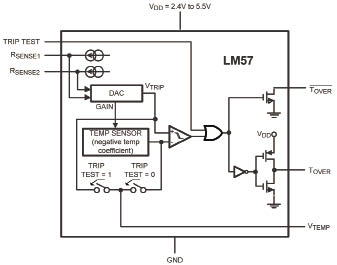

　　圖1 LM57內部方框圖

　　如果TRIP-TEST輸入高，將使數字輸出活躍。一個處理器可讀取溫度開關輸出的邏輯電平，以確認他們進入了活躍狀態。這樣就可以現場核實，系統組裝后，比較器和輸出電路的功能正常。在TRIP-TEST引腳為高電平時，斷路電平參考電壓出現在VTEMP引腳。然后，系統可以使用這個電壓，對傳感器的進行更嚴格的校準。將TOVER連接TRIP-TEST可以在輸出斷路后鎖存輸出。通過強制壓低TRIP-TEST,或置LM57斷電可以將其清除。

　　表1 LM57方案材料清單

　　由于電流僅消耗28μA,器件具有非常低的自加熱，在靜止空氣中約0.02℃。

　　LM57主要特性

　　●斷路溫度由外部電阻設定

　　●外部電阻有助于零誤差

　　●推挽和漏極開路溫度開關輸出

　　●寬工作溫度，跳閘溫度范圍-50℃~150℃

　　●完全線性模擬VTEMP溫度傳感器輸出

　　●短路保護模擬和數字輸出

　　●TRIP-TEST引腳允許在系統中測試

　　●數字輸出的閉鎖功能

　　●超小型2.5mm×2.5mm 8引腳WSON封裝

　　圖2 LM57方案原理圖

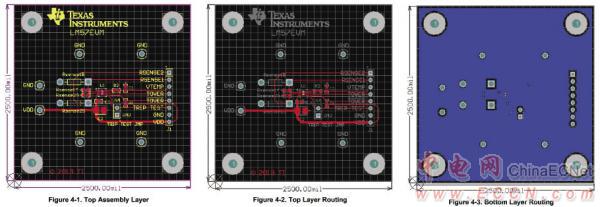

　　圖3 PCB元件布局圖

　　LM57應用

　　●手機

　　●無線收發器

　　●數碼相機

　　●個人數字助理（PDA）

　　●電池管理

　　●汽車

　　●磁盤驅動器

　　●游戲

　　●電器

　　結語

　　該LM57EVM評估模塊（EVM）可幫助設計人員評估LM57的操作和性能。LM57是一款高、雙路輸出，帶有集成的溫度開關的模擬溫度傳感器。用戶可以通過可編程電阻器設置斷路溫度（TTRIP）。LM57可以被編程為任何256的斷路溫度。另外，該EVM包含一個LM57電阻可編程溫度開關和模擬溫度傳感器。它與LLP-8-10 LM57BISD預先組裝在一起，并和LM57有10℃的遲滯。其頭部連接器允許用戶把所有的封裝引腳外露，以便于觀察和測試。
