根據超高效設備和器具部署計劃（Super-efficient Equipment and Appliance Deployment,SEAD），家庭耗電量當中有3~8%是由電視產生的。幸而，勞倫斯柏克萊國家實驗室 （Lawrence Berkeley National Laboratory）的一項分析指出，技術改進，如更具效率的LED驅動，將在未來的日子大幅減低電視機的用電量。

　　毫無疑問，使用LED背光的LCD技術是可行的方法，有助于廠商達到政府要求的能源效益目標。等離子電視的缺點在于每個像素都是活躍的光發射體，能耗直接取決于像素?cái)?shù)量的多少，兩者成正比關系。在相同分辨率和亮度下，高清等離子電視的平均能耗是LCD液晶顯示器的2至3倍。近期有報導指出，備受吹捧的OLED技術也許未能如愿在短期內上市。事實上，這種大屏幕技術要求大量的投資，使市場卻步。另一方面，若大型顯示屏幕采用目前先進的TFT-LCD技術，以及配備局部調光功能的智能型LED背光技術，能耗和畫面質量堪與OLED技術相提并論，但成本卻要低得多。

　　然而，現在的LCD電視即使采用了LED背光技術，仍難以符合未來幾年的能耗目標。不過新的LED驅動電路設計技術可保證顯著的節能效果，大大有助于電視制造商滿足嚴格的功耗要求。

　　不斷變化的電視能耗標準

　　“能源之星”等電視能耗標準早于2008年面世，且每年都進一步降低電視的用電量限制。隨著新標準規定任何尺寸的屏幕多也只能耗用85W,大尺寸屏幕電須面對更為嚴苛的設計挑戰。

　　“能源之星”這項廠商自發跟從的標準極具影響力，但并不是的規范。例如，美國加州的能源委員會便發布了自己的標準，要求不但比“能源之星”更高，甚至禁止未達到相關能源效益標準的電視在加州銷售。在歐洲，多年前已有歐盟能源卷標法例，方便用戶直接比較不同家庭電器的能耗，以作為選購的憑據。有關法例目前已對電視、洗衣機、干衣機，以及汽車和車胎強制執行。

　　LED背光的操作

　　LED背光燈的能源會耗掉LCD電視電源系統的30%到70%電力。因此，背光燈電源電路的效率改善能大大提升整個系統的能源效率。與很多電源系統的慣常設計一樣，許多小的能耗改善結合在一起，就可以大幅節省能源消耗。

　　實施LED背光照明有兩種方法（如圖1）。在間接或側光式背光照明中，LED被安置在屏幕邊緣，由導光板在屏幕上產生均勻的光線。這種設計能夠在60寸的電視顯示屏上提供非常好的光學均勻性，且背光燈單元的厚度僅為5至10mm.

　　在直光式照明系統中，LED燈直接布置在LCD背后，實現低能耗、高散熱的設計，并帶來卓越的擴展性，原則上對屏幕尺寸也沒有限制。這種面板較側光式照明方案厚一些，但若使用的配光技術，顯示屏的厚度亦可以只有8mm.直光式照明的重要優點在于它能實現的局部調光，從而降低能耗及提高動態對比度，使的電視設計質量可媲美OLED產品。

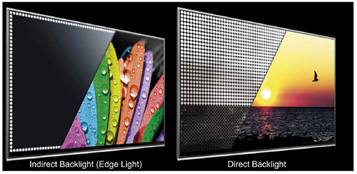

圖1  LCD電視有兩種LED背光照明設計選擇

　　LED背光照明系統架構選擇

　　適當?shù)腖ED背光驅動器系統架構能發揮的節能潛力，還可顯著提升畫面質量。同時，設計人員也追求局部控制LED燈串與物料清單（BOM） 成本之間的平衡。

　　單串聯和單DC-DC轉換器

　　開關模式電源（SMPS）用來為串聯的背光燈LED燈組提供電壓。設計包含了電流源以調節通過LED燈串的電流。為了把功率損耗降到，在ILED源的電壓需要比額定電壓稍微高一點，以確保LED接收到指定電流（見圖2） .

圖2 單串聯單DC-DC轉換器背光燈系統架構

　　通常采用的設計方法是在ILED 源與SMPS之間使用反饋回路，以調節SMPS的輸出電壓。這種反饋回路必須容許兩個LED之間的正向電壓（Vf）可以改變。白光LED的典型Vf約為3.2V,但每個LED的Vf 可以有多達±200mV的落差。因此，以一串有10個LED的燈串來說，VLE的總電壓介乎30V至34V.DC-DC轉換器所需的電壓為：VDC-DC = VLED + VSINK;VLED = n*Vf（LED）。其中，VSINK的電壓為0.5V,所以ILED源必須將VDC-DC穩定在30.5V至34.5V之間，視乎實際的LED正向電壓。

　　多串行電路和多DC-DC轉換器

　　通常采用單串聯LED燈組并不足夠，因?yàn)殡S著串聯的LED數量增加，所需的輸出電壓也會增加。當設計超過一定的VOUT/VIN電壓比率，SMPS的效率就會急劇下降。LED背光燈設計人員因此需要使用多個串行電路，從而避免SMPS的輸出電壓過高。

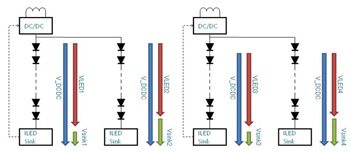

　　簡單的方法便是在每個串聯燈組復制單串聯單DC-DC轉換器拓?fù)洌ㄒ妶D3）。這樣做可以提高效率，因?yàn)槊總€(gè)串行電路的電壓是分開調節的。然而，每個串行電路都需要本身的DC-DC控制器、MOSFET、線圈、二極管和輸出電容，使高昂的成本成了這種設計的缺點。為了節省所需的物料成本，設計人員可以減少LED的通道數量，改為使用長串聯設計把多個LED放在一起。但是，這就會影響系統的局部調光功能，而這卻是另一個重要的節能技術所在。因此，反復權衡，這種拓?fù)浣Y(jié)構不見特別有吸引力。

圖3 每個LED串行電路都包含獨立DC-DC轉換器的設計非常昂貴

　　采用單DC-DC轉換器的多串行電路

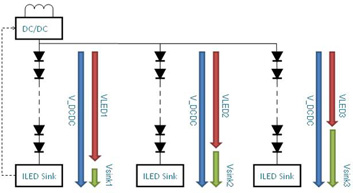

　　為了減少物料清單的成本，一種更徹底的方法是采用單DC-DC轉換器的多串行電路拓?fù)洌ㄒ妶D4）。該方法的缺點是SMPS電壓必須調節到略高于包含正向電壓的串聯LED電壓，換言之，工作電壓將會高于包含正向電壓的串聯LED額定電壓。這意味著ILED 源電流必須耗散燈串這些多余的電量，結果產生了必須從電路板中去除的熱量，也導致了功率效率的降低。

圖4 采用單個DC-DC轉換器服務多個LED串行電路，使SMPS電壓未被充分利用

　　多串行電路混合架構

　　該架構提供效率和物料成本之間的平衡。它結合了上文提到的多串行電路和多DC-DC轉換器兩者的架構元素。這種混合架構（如圖5）利用多個DC-DC轉換器為多個LED串行電路組合提供電壓。

圖5 混合架構使物料成本及效率達致更佳平衡

　　該方案能提供的整體能源效率，因?yàn)樗鼌R聚了直光式系統的局部調光優勢與出色的DC-DC輸出電壓穩壓效能。與高效率的多串聯多DC-DC轉換器架構相比，也大大節省了物料成本。

　　調節電流以滿足LED的特性要求

　　LED的制造流程會導致不同的LED在亮度和色溫上出現廣泛的變化。因此，為方便用戶，白光LED制造商會根據不同的顏色、亮度和正向電壓對產品進行分組，將表現近似的產品歸為一類。不過，制造商對亮度和色溫的規格說明僅在特定的標準操作條件下才有效。這表示LED電流必須設定為數據表中所列的額定電流，方能產生指定的標準亮度和色彩。

　　基于同一理由，調光和亮度控制也只能透過數字PWM控制信號，啟動（額定電流）或關斷（零電流）任意單個LED的電流來執行。在模擬調光中，LED會在特定額定電流以外操作，產生無法接受的色溫改變以及LED之間不良的亮度匹配（如圖6）。

圖6 相同類別的LED在額定電流下可保證亮度一致（這個例子中電流為20mA）

　　電流源特性

　　隨著LED需要完美調節的恒流電源，LED驅動器的首要作用是在啟動開關時將電流設置為額定值，而當關閉開關時則確保電流為0A.因此，對準確調節電流輕足輕重的反饋回路電流便需要極其的電流源（見圖7）。

　　雖然電流源的設計有許多種，但電視背光的精準要求（電流調節誤差小于0.5%） 迫使系統采用的運算放大器來設定ILED電流，毋須理會ILED電壓。但在背光驅動器應用中，即使是在電流源的電壓變得非常低的時候仍要維持電流調節的準確性，使該任務變得難以實現。

　　然而，奧地利微電子公司特別設計的4代超精準電流源LED驅動器系列，包括AS369x、AS381x、AS382x和AS385x,卻可以滿足這種應用的嚴苛要求。這些器件還包含偏移補償運算放大器。電流源驅動器需要的漏極電壓（VDS（sat）），以確保飽和區域內電流源晶體管的準確性和正常操作。飽和區域的輸出電流主要受閘極源電壓控制。

　　若要使電流源的運作達到更高效率，VSET和VDS的壓降處于低水平是非常重要的。配備運算放大器的LED驅動器包括了內置偏移補償功能，這能將VSET維持在125至250mV的低水平。系統同時為高于VDS（sat）的VDS提供150mV的額外電壓差，將使電流源可達到共約400mV的壓降。由8個LED構成的串行電路（Vf = 8 x 3.2 = 25.6V），其ISINK的電流耗損約為1.5%.如果奧地利微電子的背光LED驅動器沒有包含偏移補償功能，VSET值將會更高，引起電流源更高的能源耗損。

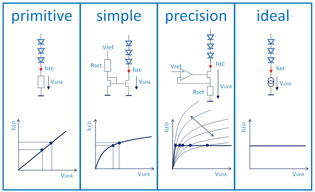

圖7 不同的電流源設計：的電流源必須使用高且含偏移補償功能的運算放大器

　　反饋調節優化功率

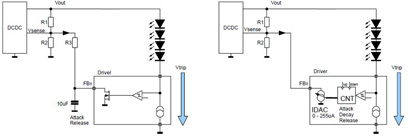

　　如上文所述，從LED驅動器到SMPS的反饋回路使漏電壓處于所需的值。輸出電流源既可用簡單且明確的電流輸出驅動器和外部電容器（見圖8中左圖）來部署，也可以使用數字控制電路設定啟動/釋放次數，并借助數字-模擬轉換器（IDAC） 來控制電流輸出（見圖8中右圖）。

圖8 建立到SMPS反饋回路的兩種方法

　　這兩種方法都具有較高的效率，可以配合各種含電壓反饋的SMPS運作，并可以透過用反饋線路把多個驅動器連接至同一個SMPS,以符合混合架構系統的要求。

　　然而，第二種數字實施方法擁有獨特的優勢。除了不用輸出電容器，數字電路還讓設計人員自由定義反饋系統的啟動和衰減次數。選用含衰減潛伏期及衰減速度相對較慢的快速啟動時間，將能改善顯示器的表現。這種優勢尤見于需要迅速改變亮度的情況?？焖賳?dòng)消除了屏幕從暗至全亮過程中可感知的亮度瑕疵。圖8中的模擬方案在短暫的暗框（dark frame）期間逐漸調暗LED的亮度輸出，結果在下一輪亮框（bright frame ）之前造成顯眼的延遲。

　　這對電視觀眾來說是一種明顯的干擾，因?yàn)殡娪昂推渌曨l內容均是由一幀到另一幀的動態畫面構成。不過，數字調節電路卻能透過在衰變指令中插入成百上千毫秒的延遲來消除這些瑕疵。這意味著，當變亮過程被一系列短暫的變暗過程打斷，第二個變亮過程將從全亮開始。這是因?yàn)轵?qū)動器自動延遲了電壓的斜降。奧地利微電子旗下產品已提供了可實現衰減延遲的數字反饋算法。

　　另一個整合到LED驅動器IC的實用功能是快速串行外設接口（SPI） .在直光式電視中，LED組成大量相對較短的串行電路，使面板上的細小部分也能夠?qū)崿F(xiàn)調光以節約能源。在通常情況下，這種組合包含256條信道，以16x16矩陣排列，每個LED均由PWM獨立配置?？墒牵a(chǎn)生256個具備可變PWM寬度和延遲的PWM信號對快的微控制器來說，都依然是極其巨大的處理任務。

　　因此，這些背光系統在LED驅動器IC中加入了局部PWM產生器。這就可以用簡單的SPI數據傳輸來設定亮度。在多驅動器IC架構中（例如由16個16通道IC構成的256通道架構） ,LED通道可以由菊鏈SPI信號方式進行配置，傳輸用于VSYNC框架至前一個框架的數據。

　　在這種組合下，通過SPI進行數據傳輸在400Hz 幀速率下可以達到20Mb/秒的速度，或50kb/幀。有了能夠彌補局部PWM發生器延時、高峰和時段的延遲功能，該傳輸速度足以實現各處的實際幀同步調光。因此，理想的局部調光效果能以的微控制器成本得以實現。

　　側光式系統的智能型調光

　　該局部調光技術僅適用于直光式照明系統，但側光式照明仍可有一定程度的智能式調光功能，特別是PWM調光功能可在白光LED色溫保持不變的情況下，調整亮度。在該方案中，側光照明所用的LED并非設定在特定的亮度值，而是可以憑借脈沖寬度的變化動態改變亮度。

　　另一種節省能源的技術是動態亮度調節（DLS） .有了這種技術，LCD顯示器的白電平/亮度水平便可在特定場景中調高，從而減少背光LED的電源輸出。

　　此外，還可以使用環境光源傳感器來減少能耗。如果看電視時周遭環境較暗，背光燈亮度就可以減弱（見圖9） .

圖9 采用智能型LED驅動器和智能型環境光源傳感器的節能方法

　　其實電視制造商也正在探索更先進的方法。比如，顯示器開始加入鏡頭，使消費者可以在電視上使用Skype之類的視頻電話功能。這些鏡頭也可以用來檢測是否有人在看電視，如果房間里根本沒有人在看電視，背光燈的亮度就可調校到水平。

　　還有，度身訂制的能源使用模式也將得以實現。雖然你可能愛在弱背光亮度的節能模式下看電視，但其他人或許更喜歡在全亮度下看電視。

　　總括而言，現有的先進LED驅動技術可透過提升效率達致節能。隨著日趨嚴格的法規不斷收緊對新電視能耗的限制，這將有助于電視制造商面對新挑戰。
