摘要：為了探索虛擬平臺技術在引導設備中應用的可行性，對DSP圖形處理技術結合傳感器信號實施虛擬水平指示圖形的顯示控制進行了研究。構建了DAM6416P為的開發平臺，在該平臺中，通過試驗比較了直線生成算法的畫線速度。研究了RGB顏色空間以及YUV顏色空間，通過實驗得出不同數據格式在等離子顯示器上的幾種顏色數值。采集傾角傳感器的輸出信號，使用C語言編制了指示圖形，實時輸出到雙等離子顯示器上，指示艦船的橫搖狀態。

　　1 引言

　　船載飛機飛行于氣象變化無常的海洋，起降于面積狹小、搖擺不穩的飛行甲板，危及飛行安全的因素很多。據美國安全中心統計，船載直升機駕駛員的飛行事故是轟炸機駕駛員的10倍，是民航駕駛員的54倍。飛行事故不僅危及直升機的安全，而且由于船上一般載有大量的可燃物，還會危及船的存亡。因此，安全有效的船載機引導系統是保證飛行員生命安全和直升機安全降落的重要手段[1];目前，船上的燈光導引設備主要采用機電設備，用內置白熾燈的機械燈臂作為橫搖指示器的顯示部分；隨著電子器件的不斷發展，電子元器件的性能越來越高，應用高、高穩定性的電子器件取代機械設備已經成為一種趨勢。本文采用DSP圖形處理技術結合傳感器信號實施虛擬水平指示圖形的顯示控制，探索虛擬平臺技術應用的可行性，力圖消除因機械水平燈桿慣性造成的響應滯后和機械嚙合產生的誤差等不良因素，對提高船用直升機助降設備的有很大好處，有利于提高船用直升機降落的安全性。

　　2 相關工作

　　目前船上的橫搖指示器主要采用機電設備，為了探索虛擬平臺技術在引導設備中應用的可行性，構建了以DSP傾角傳感器、等離子顯示器為的橫搖引導試驗平臺。

　　同時，針對DSP在圖形圖像處理方面的超強能力，根據傾角傳感器的角度信號，設計了虛擬的水平指示圖形、指示艦船的橫搖狀況。

　　2.1 硬件設計

　　試驗平臺共由三部分組成，分別是：1）信號采集部分，使用角度傳感器采集三自由度轉臺橫搖信號；2）數字信號處理部分，采用DSP數字信號處理器對傳感器輸出的信號進行處理；3）視頻輸出部分，將DSP處理后的數字信號轉換成模擬信號后輸出。如圖1所示。

　　DAM6416P是DSP開發板。提供了RS-232、RS-422等多個通信接口。同時支持復合視頻和S端子的輸入、輸出，并可單獨輸出VGA格式的圖像。

　　數字傾角傳感器選用ZC-TD-30S為單軸傾角傳感器，可輸出RS-232串行數字信號。

　　測量范圍±30°，分辨率0.1°，<0.5°。

　　硬件仿真時使用TDS510仿真器。

　　等離子顯示技術適合動態視頻顯示領域。本環境選用廈華PS-42D8,具有多種輸入接口。

　　等離子顯示器安裝在三自由度并聯機構轉臺上，三自由度并聯機構轉臺模擬艦船的搖擺姿態，其作用是作為橫搖指示器的信號源。

　　2.2 軟件流程

　　軟件設計過程中采用了模塊化結構，設計流程如圖2所示。

　　3 實驗分析與結果

　　3.1 直線生成算法的比較分析

　　輸出到等離子顯示器的圖形以直線為主，常用的直線生成算法有數值微分法、中點法、Bresenham算法三種[2~4],所以要對直線生成算法做出選擇。在這里主要考慮算法的生成速度。為了測試以上三種直線生成算法的速度，分別編寫直線生成程序。在CCS軟件中，可以看到執行各直線生成程序所耗用的時鐘周期，從而計算出執行時間。三種直線生成算法在DAM6416P中需要的指令周期數及執行時間如表1所示。

　　從表1可以看出Bresenham算法的速度快。所以選擇Bresenham算法編制圖形顯示程序。

　　3.2 色彩空間分析與實驗

　　為了更直觀地表示艦船的搖擺狀態，在輸出圖形時要用到黃色、綠色和紅色。而且由于亮度對顏色有影響，不同的顯示設備顯示的顏色會略有差異，所以需要通過實驗，得出與漆膜顏色標準樣卡GSB（2000版）中的國標值R03、G04、Y05相匹配的顏色值。DAM6416P輸出的視頻數據格式有兩種：RGB565格式和YUV422格式。在用雙等離子顯示器顯示時，必須同時使用兩種輸出格式。

　　3.2.1 RGB色彩空間

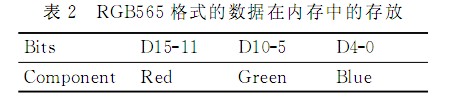

　　RGB565格式是RGB色彩空間的一種數據格式，RGB色彩空間又稱加色空間，它將紅、綠、藍三種基色按一定的混合系數相加，幾乎可以得到任何一種顏色[5].RGB565格式表示每個像素用16位表示，其中5位用于表示紅色，6位用于表示綠色，5位用于表示藍色。RGB565格式的數據在內存中的存放如表2所示。

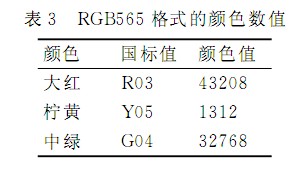

　　編寫圖形顯示程序，在配色時，讓像素點的顏色值從0變化到65535,通過實驗得出等離子顯示器中，與漆膜顏色標準樣卡GSB（2000版）中的國標值R03、G04、Y05相匹配的顏色值，如表3所示。

　　3.2.2 YUV色彩空間

　　YUV422格式是YUV 色彩空間的一種數據格式。

　　YUV色彩空間的基本特征是將亮度信號和色度信號分離表示，Y 表示亮度信號，U 表示藍色色差信號，V 表示紅色色差信號[6~7];YUV色彩空間將相鄰的像素組成一個宏像素，YUV各分量都帶有下標。如YUV422格式中，如果圖像數據為16位，一個宏像素為4個字節，實際表示2個像素。每個像素保留Y 分量，而UV 分量在水平方向上每兩個像素采樣。422的意思為一個宏像素中有4個Y 分量，2個U 分量，2個V 分量。DAM6416P中，YUV422格式的數據在內存中的存放如表4所示。

　　從表4可以看出，YUV422格式中，相鄰兩像素點，偶數點的顏色是由它本身的亮度信號Y 和藍色色差信號U以及它下一點中的紅色色差信號V 共同決定；奇數點的顏色由它本身的亮度信號Y 和紅色色差信號V 以及它上一點中的藍色色差信號U 共同決定。針對這一特點，編寫圖形顯示程序，在配色時，保持相鄰兩像素點亮度值相等，將U 值從0變化到255,V 值每變化一個循環V 值加1,V 的變化范圍同樣是在0~255,從而觀察出顏色的變化規律。

　　主要程序如下：

　　for（U=0;U<=255;U++）{

　　for（V=0;V<=255;V++）{

　　for（x=0;x<=351;x++）{

　　for（y=0;y<100;y++）{

　　m=x;

　　n=m/2;

　　if（n>floor（n））{

　　*（pVideoOutFrame+x+h*y）=pow（2,8）+U;}

　　else{

　　*（pVideoOutFrame+x+h*y）=pow（2,8）+V;}

　　}

　　}

　　VOUT_putFrame（hVout,pVideoOutFrame,IEKC64_VIDEO_NO_WAIT）；

　　}

　　outVideoIndex=（outVideoIndex+1）%2;

　　pVideoOutFrame=&OutputBuffer[outVideoIndex][0];

　　temp_address2=pVideoOutFrame;

　　for（i=0;i<FRAME_SIZE_IN_PIXELS;i++）

　　*（temp_address2++）= *（temp_address1++）；

　　}

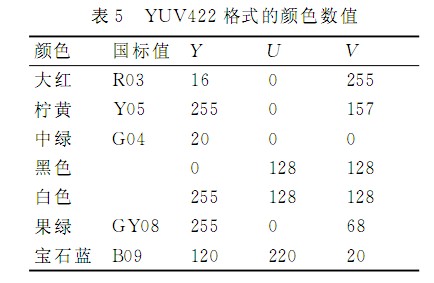

　　實驗結果顯示，Y 相同的相鄰兩像素點顏色相同；將U從0變化到255時，圖形的顏色從綠色變到藍色，分界點在128附近；V 從0變化到255,圖形的顏色從綠色變到紅色，分界點在128 附近。通過實驗得出等離子顯示器中，YUV422格式的顏色數值如表5所示。

　　3.3 單線程分時顯示的研究

　　DAM6416P開發板的輸出解碼芯片BT864被復用了一些引腳，導致不能同時輸出兩路視頻信號?？紤]在每臺等離子顯示器上定義圖像的大小為352×240像素，一幀圖形僅為0.18MB,以及DSP的處理速度，在編程時采用了分時復用的思想來實現兩路信號的輸出。

　　在單線程中采用分時復用輸出數據時，VIN模塊（視頻輸入）和VOUT（視頻輸出）模塊的初始化必須放在線程的內部，并且放在每一路輸出信號的前面。也就是在輸出VGA信號前，對VIN模塊和VOUT模塊進行初始化。初始化成功后，打開VIN 模塊和VOUT 模塊，輸入、輸出VGA信號。輸出一幀圖形后，停止、關閉VIDEO模塊。接著輸出CVBS信號，輸出前要對VIN 模塊和VOUT模塊重新初始化，初始化成功后，打開VIN 模塊和VOUT 模塊，輸入、輸出YUV422格式的CVBS信號。

　　反向指針關于正向指針是中心對稱的。所謂中心對稱圖形就是在平面內，一個圖形繞某個點旋轉180°，如果旋轉前后的圖形互相重合，那么這個圖形叫做中心對稱圖形，這個點叫做它的對稱中心。在編制反向指針的程序時，利用中心對稱的特性將坐標橫移即可。

　　3.4 實驗結果

　　DAM6416P提供了針對DSP程序開發的板級開發函數庫IEKLIB.IEKLIB為用戶提供了九個功能模塊。在使用這些模塊前，應對其進行初始化。

　　3.4.1 打開串口接收、發送數據

　　對UART 模塊的初始化是由函數UART_open（&uartcfg）完成的。其中，uartcfg為配置UART端口的一個數據結構。利用這個數據結構可以對串行端口進行具體的配置，包括波特率、校驗位、緩沖區的大小及地址。初始化成功后即可打開串行端口，讀取傳感器數據并存入FIFO中。

　　3.4.2 打開VIDEO模塊

　　打開VIDEO模塊前，需要對VIN模塊和VOUT模塊的初始化[8].VIN 模塊的初始化由函數VIN_open（&videoIn,&hVin）完成。其中videoIn是IEKLIB為配置視頻輸入功能提供的一個數據結構，可以對視頻輸入過程的參數進行具體的配置。如果初始化成功，會將新創建的VIN對象句柄的指針返回給hVin.同時，函數將返回一個操作成功的狀態。程序如下：

　　status= VIN_open（&videoIn,&hVin）；

　　if（！IEKC64_SUCCESS（status））{

　　LOG_printf（&myLOG,“ VIN_open（）failed with 0x%

　　08X\n”,status）；

　　abort（）；

　　}

　　status= VIN_start（hVin）；

　　if（！IEKC64_SUCCESS（status））{

　　LOG_printf（&myLOG,“ VIN_start（）failed with 0x%

　　08X\n”,status）；

　　abort（）；

　　}

　　VOUT模塊的初始化由VOUT_open（&video Out,&hVout）函數完成[9~10].其中videoOut是IEKLIB 為配置視頻輸出功能提供的一個數據結構，可以對視頻輸出過程的參數進行具體的配置。如果初始化成功，程序會將新創建的VOUT對象句柄的指針返回給hVout.同時，函數將返回一個操作成功的狀態。程序如下：

　　status= VOUT_open（&videoOut,&hVout）；

　　if（！IEKC64_SUCCESS（status））{

　　LOG_printf（&myLOG,“ VOUT_open（）failed with

　　0x%08X\n”,status）；

　　abort（）；

　　}

　　status= VOUT_start（hVout）；

　　if（！IEKC64_SUCCESS（status））{

　　LOG_printf（&myLOG,“ VOUT_start（）failed with

　　0x%08X\n”,status）；

　　abort（）；

　　}

　　3.4.3 數據采集及角度控制

　　通過數字傾角傳感器采集轉臺的橫搖角度信號，將傳感器輸出的角度值按照一定的比例運算后，輸出控制量，控制橫搖指示器圖形。橫搖角度的控制如圖3所示。

　　使用ZC-TD-30S 采集轉臺的橫搖角度時，需要對RS232接口進行初始化，包括波特率、接收數據緩沖區及發送數據緩沖區等。初始化后，就可以打開串口接收和發送數據，采集轉臺的橫搖角度數據的主要程序如下：

　　if（dwCount= UART_getReadCount（）>=1）{

　　dwCount= UART_Read（pframe,1）；

　　if（dwCount）{

　　UART_write（pframe,1）；

　　pframe++;

　　angle=*pframe;//取角度值

　　if（pframe>（MyCaptureBuffer+My_Capture_size））

　　pframe= MyCaptureBuffer;

　　}

　　}

　　橫搖指示器指針斜率的變化與艦船的橫搖角度相關，在沒有接入傳感器之前，對橫搖指示器指針的控制是通過自定義的變量z來實現，程序如下：

　　for（z=30;z<=210;z++）

　　{

　　……

　　h=352;//水平像素

　　y1=120;//旋轉軸心點

　　p=120-4*（120-z）/5;//光帶右列中點

　　dx=240;//水平增量

　　dy=p-y1;//垂直增量

　　k=dy/dx;

　　……

　　}

　　在使用傾角傳感器的輸出角度值控制橫搖指針時，要先將傾角傳感器的輸出值進行比例的換算。z 的取值范圍是30~210,傾角傳感器的輸出角度值angle的范圍是-150~150,表示的實際角度范圍是-15°~+15°。從而，計算出angle與z的換算公式：

　　angle=5·（z-120）/3  （1）

　　3.4.4 雙等離子顯示器輸出

　　DAM6416P提供了復合視頻和VGA 兩種輸出接口，可以分時進行輸出。復合視頻接口輸出正向的指針，VGA接口輸出反向的指針。但由于視頻信號的采集是由BT835視頻Decoder完成的，而BT835輸出的是4:2:2的YUV格式的圖像數據，所以在使用VGA接口輸出時，需要對圖像數據進行格式轉換。轉換由函數void ycbcr422_rgb565完成，轉換系數為coeff[5]={0×2543,0×3313,-0x0C8A,-0x1A04,0x408D}.

　　3.4.5 圖形顯示說明

　　在雙等離子顯示器組成的平面中始終顯示一條相對大地水平的黃色光帶，光帶的邊緣帶有箭頭，箭頭與等離子顯示器水平中線的夾角為當前艦船的搖擺角度，為了方便我們觀測，該夾角用一矩形區域表示。當夾角在0°~5°之間時，該區域顏色為黃色；當夾角在5°~8°之間時，該區域有兩種顏色組成，0°~5°之間仍是黃色，其余為綠色；當夾角大于8°時，該區域有三種顏色組成，0°~5°之間是黃色，5°~8°之間是綠色，大于8°的區域是紅色。

　　4 結語

　　在實驗室環境下，經試驗平臺安放在三自由度并聯機構轉臺上，三自由度并聯機構轉臺模擬艦船的搖擺姿態，其作用是作為橫搖指示器的信號源。在測試及運行過程中，橫搖指示器中心對稱圖形顯示程序一直穩定可靠，并且很好地保證了系統的靈活性與實時性，而且雙等離子顯示器的作用與效果明顯優于普通的LED顯示模塊，提高了顯示圖形的效果，具有很強的推廣及實用價值。
