摘 要： 空間輻射環境會對電子器件產生輻射損傷。由于商用器件性能普遍優于抗輻射加固器件，所以從商用器件中篩選出抗輻射性能優異的器件將在一定程度上提高空間電子系統的可靠性。結合數學回歸分析與物理應力實驗的方法，研究了集成電路抗輻射性能無損篩選技術。通過不同的外界能量注入及總劑量輻照實驗，探究電路典型參數的應變情況與電路耐輻射性能的關系，并確定其輻射敏感參數；建立預測電路抗輻射性能的多元線性回歸方程，并對應力條件下的回歸方程進行輻照實驗驗證。結果顯示，物理應力實驗與數學回歸分析結合的篩選方法減小了實驗值與預測值的偏差，提高了預估方程的擬合優度和顯著程度，使預估方程處于置信區間。

　　目前，大量電子元器件應用于航天電子系統，然而空間輻射環境會對電子元器件產生輻射損傷，給航天電子系統帶來風險。雖然使用抗輻射加固電子元器件可以有效提高系統安全性及穩定性，但由于抗輻射加固的集成電路研制周期很長，成本很高，且微電子技術發展迅速，使得加固集成電路的性能比當前主流技術落后二代以上。因此從性能先進的商用大規模集成電路中篩選出抗輻射性能好的器件，對提高處于輻射環境中電子系統的安全性及穩定性具有重要的意義。目前國內外主要有兩種篩選方法，一種是通過向器件內部注入物理應力篩選出性能表現較好的器件。A.E.Saari,M.Catelani等人通過物理應力實驗的方法，研究了物理應力對器件的篩選性能，但是研究中多針對產品的成品率、實驗成本等方面的內容，并沒有給出預估結果；另一種是通過數學統計的方法。根據線性回歸方程預測器件的性能，從而達到篩選的目的。Michael R.Cooper等人基于應力實驗，通過統計的方法對器件篩選進行了相關研究，但是研究對象著重是各種應力實驗的效果比對，并未從器件具體參數上給出篩選的結果，不能達到預估的效果。綜合目前主流篩選方法可以發現，物理應力實驗的方法是建立在器件輻射損傷的物理基礎上，具有較高的準確性，但能量注入的方式、多少，將帶來器件損傷程度與信息有效性的矛盾；數學統計的方法可以得到統計的結果，但此種方法是建立在數學統計基礎上的，缺少物理基礎的支持。就目前的篩選方法來看，篩選實驗無法保證篩選過程是無損篩選，并且不能對器件的性能進行準確預估，無法達到篩選的目的。鑒于以上情況，本文采用商用Intel 80C196KB單片機為研究對象，將兩種方法結合，得出預估方程，預測器件的抗輻射性能。

　　1 實驗方法

　　將物理應力實驗與多元線性回歸相結合，研究了單片機抗輻射性能的無損篩選方法。首先，根據應力實驗前的初始數據與總劑量輻照后選擇的輻照性能參數（表征器件輻射性能的信息參數）選擇出輻照信息參數（與輻照性能參數相關性較強的普通信息參數）          n1,n2,n3,n4,n5,然后線性擬合得到初始回歸方程f（n）；再根據應力實驗后的實驗數據與總劑量輻照后選擇的輻照性能參數選擇出輻照信息參數m1,m2,m3,m4,m5,這些信息參數與應力實驗前選擇出的輻照信息參數可能并不相同，分析m1,m2,m3,m4,m5在應力實驗前后的變化，并根據m1,m2,m3,m4,m5與輻照性能參數線性擬合出回歸方程h（m），分析應力前后回歸方程的準確性及可靠性。

　　1.1 物理應力實驗

　　工業上主要采取的篩選方法主要包括功率老化、溫度循環、隨機振動及溫度沖擊等。通過調研發現，溫度循環在加速器件壽命老化方面作用顯著，而功率老化則主要檢測器件及電路內部缺陷。鑒于無損篩選方法的實驗?zāi)康募耙饬x，應力實驗分別選擇功率老化和溫度循環。功率老化應力是對器件施加恒定溫度和恒定電壓兩種應力，使器件處于靜態工作狀態，以溫度應力和電應力的綜合作用加速電路的早期失效。依據器件手冊中-55℃~125℃，4.5V~5.5V的工作范圍，首先保持器件溫度為125℃，加偏壓+4.5V,保持24h,測量參數；然后保持溫度125℃不變，偏壓以步長0.5V增長，各保持24h,測量參數，直到參數產生離散為止，如果達到器件極限工作條件時，參數還沒有產生離散，則停止施加應力。

　　溫度循環應力是控制器件溫度在高溫120℃、低溫-50℃之間轉換，轉換前每種溫度各保持2h,高低溫之間的轉換在0.5h內完成，保持溫度循環進行24h,測量參數，觀察器件參數是否產生離散，如果離散情況并不明顯，則高溫以5℃的步長增加，低溫以-5℃的步長減小，繼續各保持24h,測量參數。如果溫度達到器件極限工作溫度，參數仍未產生離散，則停止實驗。

　　每個應力實驗樣品各32個，應力實驗前測試初始數據，應力實驗后檢測數據分布的離散性，然后進行輻照實驗，測試輻射后樣品數據，挑選出輻射性能參數及輻射信息參數。分別利用1~24號樣品初始數據及應力實驗后數據擬合得到多元線性回歸方程，通過25~32號樣品的數據檢驗回歸方程的準確性及可靠性。

　　1.2 多元線性回歸

　　所謂多元線性回歸方程是指影響因變量Y 的自變量往往不止一個，可能有m 個，即有X1,X2,…，Xm,每個自變量都對Y 有影響。多元線性回歸方程的一般形式為

　　式中：Yi是第i次實驗中因變量的實驗值，即器件的輻照性能參數，b0,b1,…，bm是回歸系數；Xi1,Xi2,…，Xim是第i次實驗中輻照信息參數的實驗值；n為隨機抽取的樣本數（即實驗的樣本數）；m 為初選的輻照信息參數的個數。

　　通過摸底實驗，發現80C196能承受的劑量為10~11krad（Si），因此確定輻照實驗的總劑量為10krad（Si），選擇劑量率為50rad（Si）/s.

　　以往的研究發現，靜態功耗電流是大規模集成電路抗輻射性能的敏感參數[9],輻照前后靜態功耗電流發生明顯變化。將輻照前后器件參數進行對比，發現電路的靜態低功耗電流-待機電流Idd-idl變化明顯，故選擇輻照性能參數為Idd-idl.

　　選擇輻照信息參數，即器件89個初始參數中對輻照后的輻照性能參數有顯著作用的初始參數，需要求各個初始信息參數對輻照性能參數的單相關性rj.從其中選擇相關系數的5個參數作為輻照信息參數。

　　2 實驗結果分析及討論

　　2.1 實驗結果分析

　　通過計算各個參數與輻照性能參數的單相關系數得到兩種應力實驗前后的輻照信息參數，如表1所示。

　　表中，A,B兩組數據分別為應力實驗前后選擇的輻照信息參數。分別利用表1中四組輻照信息參數與輻照后的輻照性能參數線性回歸擬合，得到以下四個方程

　　方程（1）和方程（3）分別是基于溫度循環應力實驗前后輻照信息參數線性回歸的預測方程；方程（2）和方程（4）分別是基于功率老化應力實驗前后輻照信息參數線性回歸的預測方程。其中，Y1和Y3是應力實驗前的輻照性能參數，Y2和Y4是應力實驗后的輻照性能參數，X1,X2,X3,X4,X5分別對應應力實驗前后選擇的輻照信息參數。

　　線性回歸得到的預測方程將通過以下幾個參數來檢驗方程的優劣及應力實驗對回歸效果的影響。

　　檢驗一：標準偏差檢驗。標準偏差是方差的正平方根，表示數據的離散狀態。由于多元線性回歸的前提條件是數據必須離散性強，滿足正態分布，所以有必要對應力實驗前后標準偏差進行比較。

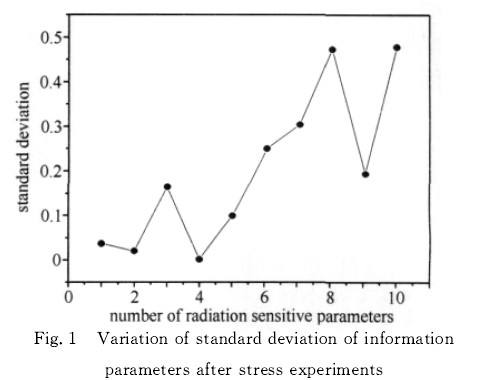

　　圖1是應力實驗后輻照信息參數標準偏差的變化情況，其中，參數1~5是溫度循環實驗選擇出的信息參數，參數6~10是功率老化實驗挑選出的信息參數。從圖中參數的增長率可以發現，應力實驗普遍增大參數標準偏差，并且功率老化應力實驗后參數的增大幅度大于溫度循環應力實驗。說明應力實驗對器件參數的分布有很大的影響，可以增大器件參數的分布離散性，不同的應力實驗對器件參數的影響程度不同。

　　檢驗二：偏差檢驗。一個預測方程的好壞直觀的檢驗方法就是計算方程預測值與實際值之間的偏差，偏差越小，則表明方程的預測效果越好。表2給出了根據器件在兩種應力實驗前后輻照信息參數擬合得到的預測方程的預測結果，其中，預測值1和誤差1是指未進行應力試驗的數據和誤差，預測值2和誤差2是指進行了應力試驗的數據和誤差。

　　由表2中數據可以發現，由于數據的離散性比較大，所以，預測結果的誤差離散性也較大，可以達到54.4%,為2.0%,計算32個器件的預測值與實際值的算術平均值之間的偏差可以得到方程的平均偏差。

　　經過計算，方程（1）和方程（3）的平均偏差分別為9.97%和5.85%,方程（2）和方程（4）的平均偏差分別為9.74%和5.69%.應力實驗前后偏差都減小，并且功率老化應力實驗結果優于溫度循環應力實驗結果。

　　檢驗三：擬合優度R2檢驗。擬合優度指樣本觀測值聚集在樣本回歸直線周圍的緊密程度，是對回歸模型擬合程度的綜合度量，判定系數R2越大，緊密程度越高，則模型擬合程度越好；判定系數R2 越小，緊密程度越低，則模型對樣本的擬合程度越差。R – 2 為調整的判定系數，故R – 2 本質上也是擬合優度檢驗基本思路的體現。

圖2（a）顯示了四個回歸方程擬合優度的檢驗結果。

　　多元線性回歸中主要以R – 2 為擬合優度的檢驗指標，而不是R2,這是由于當回歸方程中的自變量數量增加時，殘差平方和相應減小，則R2增大，但是，如果增加的自變量對因變量的解釋沒有重要貢獻，R2仍然增加，所以需要通過R – 2 來表征擬合優度。通過檢驗四個回歸方程的擬合優度發現，經過應力實驗后的器件參數擬合出的回歸方程，擬合優度均高于基于初始參數的回歸方程。并且，基于功率老化實驗的回歸方程擬合優度高于基于溫度循環實驗的回歸方程。

　　檢驗四：F 值檢驗。多元線性回歸方程的F 檢驗就是檢驗回歸方程總體線性關系顯著程度，F(xiàn) 值越大，則線性關系越顯著。

　　給定顯著性水平α，查表得臨界值Fa,（或者計算F 統計量的p 值）。若F>Fa（或p<α），回歸方程顯著成立，所有自變量對Y 的影響是顯著的；若F<Fa（或p>α），回歸方程不顯著，所有自變量對Y 的線性作用不顯著。F 值和p 值的檢驗結果如圖2（b），（c）所示。由圖2中的結果可以看出，回歸方程的線性顯著程度在應力實驗后不斷增大，并且置信p 值不斷減小，終方程（4）的p 值處于置信區間以內，方程的可靠程度增大。

　　2.2 討 論

　　MOS晶體管中的柵氧化層是由硅襯底在高溫下氧化形成的，這層SiO2膜是一種具有高電阻率的絕緣膜，當外加電場增大時，會產生F-N（Flowler-Nordheim）型隧道電流，從而產生絕緣擊穿。當電子從多晶硅柵注入時，一些具有足夠高能量的電子可以直接越過3.1eV的陰極勢壘而被SiO2的電場加速到達陽極。另一些能量較低的電子則通過F-N隧穿到的SiO2導帶或者直接隧穿到陽極。在正常的器件工作溫度，能越過3.1eV的電子數量可以忽略。如果柵氧化層上加的電場大于5MV/cm,F-N隧穿將占主導地位。

　　器件經過功率老化應力實驗（恒溫150℃，恒壓4.5~5.5V）后，電子從高場和高溫中獲得更多能量，一方面電子可以直接越過陰極勢壘而被電場加速到達陽極；另一方面，高能電子在穿越氧化層時將會和晶格碰撞，發生散射，在柵氧化層中產生的缺陷增加，缺陷在柵氧化層中會產生一個附加電場，導致柵氧化層勢壘高度和勢壘寬度減小。到達陽極后，電子將釋放能量給晶格，導致了Si-O鍵的損傷，產生電子陷阱和空穴陷阱，另一部分電子將能量傳給陽極價帶的電子并使其激發進入導帶，從而生成電子空穴對，產生的空穴又隧穿回氧化層，形成空穴隧穿電流。由于空穴的遷移率比電子遷移率要低2~3個數量級，所以空穴很容易被陷阱俘獲，這些被俘獲的空穴又在氧化層中產生電場，使缺陷處局部電流不斷增加，形成了正反饋，陷阱不斷增多，當陷阱互相重疊時，便形成了一個導電通道。

　　當電離輻射通過MOS結構SiO2絕緣層時，光子和帶電粒子的能量傳遞給晶格原子，導致原子電離，產生電子空穴對，在外加電場的作用下，電子和空穴發生了擴散、漂移、復合、俘獲、積累等。由于功率老化應力的作用，在柵氧層產生大量的缺陷和導電通道，使得更多電子和空穴被俘獲，形成了大量的氧化物陷阱電荷Qot和界面態陷阱電荷Qit,從而增大N溝和P溝的MOSFET閾值電壓漂移，終導致功耗電流遠大于未進行過功率老化應力實驗的器件。實驗結果表明，功率老化實驗與總劑量輻照相結合，可以加速器件失效，達到預估器件抗輻照能力的目的。

　　器件經過溫度循環應力實驗后，如果器件內部鄰接材料的熱膨脹系數彼此不匹配時，器件產生交替膨脹和收縮，使器件中產生熱應力和應變，應力和應變使缺陷長大，終可大到能造成結構故障并產生電故障。這種篩選對組裝、鍵合和封裝工藝上的缺陷，芯片的微裂紋等缺陷有良好的篩選作用，主要針對器件結構故障。

　　相對于功率老化應力，溫度循環并不能增加氧化層及界面處的缺陷，γ射線總劑量輻照后，生成的氧化物陷阱電荷和界面態陷阱電荷并未增加，對器件的抗輻照性能不能進行有效的篩選。

　　3 結 論

　　結合物理應力實驗與多元線性回歸，研究了大規模集成電路抗輻射性能無損篩選的方法，并通過回歸方程對器件性能進行了預估。物理應力實驗與多元線性回歸結合的方法可以有效提高篩選的準確性及可靠性。結果表明：在物理應力的作用下，器件參數的標準偏差普遍增大，增強了參數的離散性；由于物理應力的作用及不同應力的作用機制不同，同一種應力實驗前后選擇的信息參數不同，并且不同應力作用下選擇的信息參數也不同；根據選擇的信息參數與性能參數擬合得到回歸方程，對器件參數進行了預估，結果顯示，基于應力實驗后的信息參數擬合得到的回歸方程預測結果較好，誤差較小，擬合優度及顯著程度均高于應力實驗前的回歸方程，并且功率老化組要優于溫度循環組
