摘要：本文主要設計了一種適用于低壓電網進行無功補償?shù)?a target="_blank">晶閘管投切電容器（TSC）裝置，在設計中采用了電壓無功復合投切判據，以無功功率作為主判據、電壓作為輔助判據，并采用晶閘管與繼電器相結合的復合開關作為電容器投切開關。

　　控制器采用TI公司生產的TMS320LF2407A DSP作為控制系統主體，整個裝置能夠?qū)崿F(xiàn)無功功率的快速、準確補償，而且成本低，在低壓城網中具有較好的實用性以及廣闊的應用前景。

　　1.引言

　　現代電網中，電動機等感性負荷占據很大比重，它們?cè)谧龉r(shí)需要吸收大量的無功功率，實現能量的轉換，帶動設備做功。

　　這樣，電源提供的電功率并不完全供給給有功功率，還要一部分轉換為無功功率，這無疑增加了電網電源的負擔，降低了供電設備的效率，而且由于線路中無功電流的存在將增大網絡損耗，降低輸電線的使用壽命，嚴重影響供電質量。為了解決這一問題，我們?cè)O(shè)計了低壓終端無功補償裝置，在電路中需要消耗無功功率的地方提供無功功率，即對無功功率進行補償。

　　2.無功補償技術的有關理論分析

　　2.1 TSC型無功補償裝置的工作原理

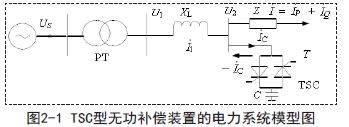

　　圖2-1給出了TSC型無功補償裝置的系統模型，其中2個反并聯晶閘管作為補償電容器的投切開關。首先，交流電源US經變壓器PT和線路電抗XL后對負載供電，負載端電壓為U2,負載電流為I,IP和IQ分別成為正弦電路中的電流有功分量和無功分量。在負載處經晶閘管開關T接入一個補償電容器C,電容抗為XC若選取C的大小使IC等于負載感性電流IQ,即：

　　同時，IC為容性電流，超前電壓U290°，-IC即為感性電流，滯后U290°，與負載感性電流IQ同相，這樣，按上式選擇電容C,負載的感性電流IQ的大小和幅值都等于電容器向電網輸出的感性電流-IC,電容器C輸出的無功功率抵消掉了負載消耗的無功功率，因此，整個電路中只有有功電流在流動，沒有無功電流的損耗，負載的功率因數接近于1,這樣就提高了電能的利用率，降低了電能在輸送過程中造成的浪費。

　　2.2 無功補償控制方式的研究

　　傳統的無功補償裝置依靠單一的物理量作為參考量，難以實現的控制，本設計中，為了滿足控制的需要，做到精準無誤的控制，我們選擇性能較好的兩種控制方式相結合，即以無功功率為主要判據、電壓為輔助判據的電壓無功復合控制方式，利用無功功率校正控制避免投切震蕩、以電網電壓的限定值作為電容投切的約束條件，從而實電容器組的智能綜合投切，在保證電壓在合格的范圍內實現無功平衡，既減少了網絡損耗，又考慮到了電壓質量。

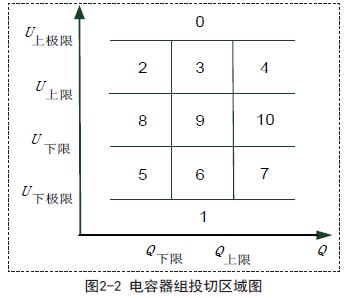

　　圖2-2為控制投切區域圖，分為11個區域來進行控制。Q是系統的實際無功功率，U是實際電壓值，控制策略中設置了兩級電壓門限和無功門限，分別是：電壓上限U上限和下限U下限；電壓上極限U上極限和下極限U下極限；無功上限Q上限和下限Q下限，當電網電壓越上、下極，此時不考慮無功功率，投切電容器來改變電壓值，使其回到上、下限之間，只有當電網電壓在合格范圍內才根據無功值來投切電容器，調節網絡無功。

　　2.3 有關補償電容器分組方法的研究

　　本設計中電容器的分組方式采用不等容分組方式。不等容分組方式是指各組電容器的容量不相等，分組容量比不宜過大，以不超過1:3為宜。例如：可以補償15kvar無功容量的電容，按照1:2:4:8的比例來分，每組補償容量分別為1kvar、2kvar、4kvar、8kvar,就可實現15級組合，分成4組就可以實現0~15kvar補償級差為1kvar的無功補償。這種分組方式補償速度快，高，同時也節省了電容器投切開關的數量，降低了成本；缺點是只要一組容量能夠進行投切，則總是對該組進行操作，以此類推，順序操作，結果一組電容器頻繁進行投切，使用壽命短，且其控制也比較復雜。

　　本設計選用四種電容器，電容大小分別為60uf,30uf,15uf,8uf,當在220V工作電壓下的容量分別為9043var,4521ar,2260var,1205var,這樣可以補償?shù)臒o功功率可達到17030var.這四種電容器組可以實現0到17Kvar的補償，可以分為15級調節控制。雖然軟件控制較復雜，但可以節省投切開關的數量，減少了補償裝置的成本。

　　3.無功補償裝置的硬件設計

　　本課題設計的是基于DSP控制的晶閘管投切電容器（TSC）型無功補償裝置，其控制器采用DSP為控制器，采用了集中補償方式，裝配在配電變壓器低壓母線上，對配電變壓器所帶的整個區域負荷進行補償，利用電壓無功復合投切判據來判定電容器組的投切，投切開關選用晶閘管與繼電器結合使用的復合開關。其硬件原理結構框圖如圖3-1所示，主要包括控制器模塊，電壓、電流檢測調理模塊，脈沖驅動電路模塊，復合開關模塊以及通訊、存儲模塊幾部分組成。

　　3.1 復合開關電路設計

　　復合開關是電容器組的投切開關，本設計采用晶閘管與繼電器相結合的方式來執行電容器組的投切，如圖3-2所示，晶閘管與繼電器并聯，L1的作用是抑制電容投切時對晶閘管產生的沖擊影響。當需要補償無功時，應當將電容器并入電網，此時控制器發出該控制信號，并給晶閘管和繼電器同時發送一個閉合驅動信號，由于晶閘管的響應速度比繼電器快，故上半回路先導通，電容器立即投入電網補償無功，延遲一段時間后，繼電器閉合，此時，上、下回路都導通，只需要給晶閘管發送一個關斷信號切斷上回路即可；當需要將電容器從電網去除時，控制器發出該控制信號后，此時，只有繼電器下回路導通運行，只對晶閘管發送接通脈沖信號，上下回路同時導通，然后對繼電器發送關斷信號，延遲一段時間后下回路斷開，此時只有上回路導通，對晶閘管發送關斷信號，兩回路都關斷，電容器組切除。

　　3.2 復合開關驅動電路設計

　　由于控制電路輸出的PWM控制信號驅動能力有限，不足以直接驅動復合開關的開通或者關斷，因此在主電路和控制電路之間還需要加入驅動電路。驅動電路作為整個硬件電路的重要一環，其良好的性能可以加快復合開關開斷的速度，減少開關過程中產生的損耗，提高整個裝置的工作效率，保障設備安全可靠運行。

　　本設計所選用的復合開關屬于電壓驅動型器件，既需要為其提供開通控制信號，也要提供關斷控制信號，以保證它能按照要求可靠地開通或關斷，所以我們選擇6N173光耦合器來驅動復合開關的開通或關斷，電路如圖3-3所示。

　　DSP控制器將調理后的電流、電壓等信號進行運算處理，得到三相投切控制信號并進行各相同步，然后發出控制脈沖控制驅動電路來驅動繼電器與晶閘管進行開斷，從而達到投切電容器組的目的。5V電壓驅動晶閘管輸入，15V電壓驅動繼電器輸入。

　　4.無功補償裝置的建模仿真

　　根據無功補償裝置的硬件設計，我們對其設計電路進行仿真驗證，模擬硬件電路的運行結果，根據仿真結果來分析硬件電路是否滿足要求，若不滿足則對硬件電路進行修改，重新設計并更改參數然后再進行軟件仿真，如此反復直至達到設計目標。

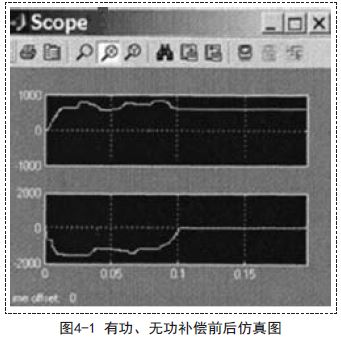

　　本課題的主要目的是設計一種無功補償裝置能夠補償電網中的無功功率，使得電源的電功率盡可能全部地提供有功功率，這就要求網絡中沒有無功電流的流動，功率因數趨近于1.圖4-10為補償前后無功、有功功率的變化波形圖，上方波形為有功功率補償前后的變化波形，單位為（Kw），下方波形無功功率補償前后的變化波形，單位為（Kvar）。為了觀察對比補償效果，我們?cè)?.1秒后投入補償裝置，可以發現在0.1秒前，有功、無功功率波動頻繁，投入補償裝置后，有功功率逐漸趨于穩定，無功功率也逐漸趨近于0值，說明該補償裝置補償效果明顯，能夠達到理想的補償效果，但是觀察到網絡中的無功功率明顯提高，而有功功率提升效果不明顯，說明該裝置能夠補償網絡中的無功，但不能有效的提高有功功率，提升電壓的利用率，所以該裝置還有待改進。

　　5.結論

　　本文設計的無功補償裝置是基于TSC型的低壓終端無功補償器，利用DSP控制器來完成整個系統的數據處理與計算、控制信號發出、與外界通訊等功能，根據檢測的三相電路中的電壓、電流等信號進行數據運算與處理，計算出網絡中需要補償?shù)臒o功功率，再由控制器發出控制信號來執行電容器組的投切，調節網絡無功。

　　該補償器能快速跟蹤電網負荷的突變，根據電網無功的需求適當補償電容器，隨時保持饋電功率因數，實現動態無功補償，同時，投切過程不產生諧波，對原電網的干擾小，成本低，自身能耗小。但是，由于TSC型補償裝置是分級式補償，可能產生補償死角，不能連續調節無功功率，在電網不穩定時還可能出現投切震蕩，所以，TSC裝置一般與TCR補償裝置組合，這樣即可以實現連續的無功調節，同時大大減小了諧波，因此，該設計還需要一定的改進和完善。（作者：任琳，王冰峰）
