在晶心平臺實作ROM patch技術分享
出處:tianaiv 發布于:2012-07-27 10:03:12
筆者曾協助多家公司工程師,在AndesCore上發展firmware.我們發現,當客戶開發NON-OS的程序代碼,常遇到的問題在于開發者不知如何撰寫linker script.網絡上有GNU ld的使用文件,但是linker script的范例太少,尤其開發者需要撰寫進階的linker script,常常不知如何下手。
本篇文章我們分享如何實作ROM patch.使用晶心CPU建構的embedded system,一般具有CPU、外圍IP及RAM、ROM.部份客戶使用ROM code開機,程序代碼放在ROM內,data section放在SRAM里。ROM code的特性是成本低,跟著IC光罩一起生產,當IC制作完成即不可修改,若有制作上的錯誤或是程序代碼邏輯上的錯誤,只能用ROM patch的方式修補。也就是將需要修補的程序代碼放到小容量的flash里。這就是我們今天要分享的技術。
1. 主程序架構
首先介紹主程序的架構。IC的Memory layout如下圖。

圖表1:主程序的memory layout圖
紅色框線的部份,為主程序編譯的范圍。主程序main會呼叫到func1、func2和func3這3個function.
在上圖中,黃色區域是IC的ROM,這部份的程序是IC制作出來即不可以改變。綠色部份是flash.在圖中,flash分成2區,一個是jump_table,存放func1~func3的地址。剩余的空間FUNC_PATCH,預留給patch使用。
為了要修補ROM內的function,所以規劃出jump_table區域,原本都是指向ROM的function.如果ROM里的部份function損壞或是需要改寫,就把jump_table改為指向FUNC_PATCH里新建的function.
1.1 源代碼
主程序的程序代碼如下:(main.c)
#include
#include
int func1(int);
int func2(int);
int func3(int);
int num1=1;
int num2=2;
int num3=3;
typedef struct strfunptr {
int (*func_a)(int);
int (*func_b)(int);
int (*func_c)(int);
}sfptr;
sfptr jump_table __attribute__ ((section ("FUNC_TABLE")))= {func1, func2, func3};
int main(void) {
printf("func1(30)=%dn",jump_table.func_a(30));
printf("func2(30)=%dn",jump_table.func_b(30));
printf("func3(30)=%dn",jump_table.func_c(30));
return EXIT_SUCCESS;
}
int func1(int x){
return x*num1;
}
int func2(int x){
return x*num2;
}
int func3(int x){
return x*num3;
}
上面的程序代碼中,第16行的程序代碼__attribute__ ((section ("FUNC_TABLE"))),作用是將jump_table放在特定的"FUNC_TABLE"section里。
1.2 主程序linker script (僅列需要修改的部份)
FUNC_TABLE 0x510000 :
{
*(。FUNC_TABLE)
}
Flash的地址由0x510000起,將FUNC_TABLE固定在flash的開頭,語法如上。
1.3 主程序執行結果
func1(30)=30
func2(30)=60
func3(30)=90
2. 經過Patch之后的架構圖
假設ROM里的func2損壞,要改用flash里的func2.需要更改指向func2的指標,及func2的內容。如下圖:

圖表2:ROM patch的memory layout圖
用紅色框線標起來的地方,表示為patch編譯的范圍。其中jump table在這里重新編譯,指向新的地址。
2.1 實作方法
?。?) 導出主程序的symbol table.

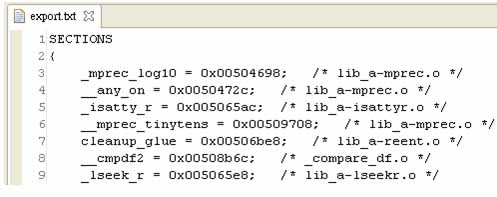

在主程序的Linker flags 加上-Wl,--mgen-symbol-ld-script=export.txt ,ld 會產生export.txt這個檔案, 這個檔案包含了一個SECTION block以及許多變數的地址。如下圖所示

圖表3:主程序的symbol
Linker script在import Main program的symbols時,除了需要修改的func2不要import之外,其他的symbols全部要import進來。(將export.txt刪去這一行: func2 = 0x005001c4; /* ./main.o */)
?。?) patch在編譯之前,先匯入主程序的symbol table.(將export.txt檔案放在一起編譯)。Patch的linker script要匯入主程序的symbol,寫法如下面紅色字體。
ENTRY(_start)
/* Do we need any of these for elf?
__DYNAMIC = 0; */
INCLUDE "export.txt"
SECTIONS
{
?。?) patch的程序代碼里如下,沒有main function,也不要加入startup files.改寫func2.func2放在flash的FUNC_PATCH section.并且將jump_table里的func2,改成指向新的func2.
#include
#include
extern int func1(int);
extern int func3(int);
int func2(int) __attribute__ ((section ("FUNC_PATCH")));
extern int num2;
typedef struct strfunptr {
int (*func_a)(int);
int (*func_b)(int);
int (*func_c)(int);
}sfptr;
sfptr jump_table __attribute__ ((section ("FUNC_TABLE")))= {func1, func2, func3};
int func2(int x){
return x*num2*100;
}
?。?) patch的linker script,加入FUNC_PATH在jump_table之后。
FUNC_PATCH 0x510020 :
{
*(。FUNC_PATCH)
}
3. 如何除錯
首先,將程序代碼存放在IC的ROM及flash里。(本文為了示范,我們的做法是在AndeShape ADP-XC5的FPGA板上,用RAM模擬ROM及flash,分別將主程序和patch的bin文件restore到板子上。)
當gdb debug時,載入patch 的symbol.以下節錄gdb指令。
core0(gdb) file mainprog.adx
core0(gdb) add-symbol-file patch.adx 0x500000 -s FUNC_TABLE 0x510000 -s FUNC_PATCH 0x510020
core0(gdb) set $pc=0x500000
core0(gdb) b main
Breakpoint 1 at 0x50010c: file /main.c, line 20.
core0(gdb) c
Breakpoint 1, main () at /main.c:20
20 printf("func1(30)=%dn",jump_table.func_a(30));
core0(gdb) s
func1 (x=30) at /main.c:28
28 return x*num1;
core0(gdb) n
29 }
core0(gdb) s
main () at /main.c:21
21 printf("func2(30)=%dn",jump_table.func_b(30));
core0(gdb) s
func2 (x=30) at /patchprog.c:24
24 return x*num2*100;
core0(gdb)
上面過程中,先加載main的symbol,再加載patch的symbol及debug information."add-symbol-file patch.adx 0x500000 -s FUNC_TABLE 0x510000 -s FUNC_PATCH 0x510020"是將patch section的symbol及debug information也載入gdb以debug.讀者可以在gdb里,打"help add-symbol-file"查閱add-symbol-file的用法。
3.1 主程序patch后的執行結果
func1(30)=30
func2(30)=6000
func3(30)=90
4. 結語
目前晶心科技使用GNU的toolchain,其功能非常強大。讀者可多動手試試不同的linker script寫法,使得開發firmware更有彈性及效率。
