摘 要： 介紹了觸摸屏工作的基本原理，設計了基于S3C44BOX嵌入式微處理器的觸摸屏硬件接口電路，研究了觸摸屏程序的工作機制，在此基礎上給出了其部分程序。

　　1  引言

　　觸摸屏越來越廣泛地應用于嵌入式系統中。

　　不同的應用領域觸摸屏的設計方式也各不相同，一般有以下三種： ①應用觸摸屏模塊。觸摸屏模塊提供標準的硬件接口與應用系統（一般為PC 或X86架構的工控機） 相連，安裝驅動程序后即可工作，基本無需開發； ②擴展觸摸屏控制器。這是嵌入式系統中設計觸摸屏普遍使用的方法。常用的觸摸屏控制芯片有ADS7843 ,ADS7846 等。這些芯片內部集成了A/ D 轉換器和觸摸屏的驅動電路，同時要設計一定的軟件； ③與前面方式②相仿，有些處理器集成了A/ D 轉換器，通過I/ O 口模擬觸摸屏的驅動信號也可實現觸摸屏的控制。

　　隨著芯片技術的發展，處理器內部的資源越來越豐富。如韓國三星半導體公司的32 位ARM處理器S3C44B0X 芯片，其內部集成了外部存儲器控制器、LCD 控制器、4 個DMA 通道、2 通道異步UART 單元、1 個同步串行口（SIO） , 1 個多主I2C總線控制器、1 個I2S 總線控制器， 5 通道PWM 定時器及1 個內部定時器、71 個通用I/ O口、8 個外部中斷源、實時時鐘、8 通道10 位ADC等。由于其內部集成了10 位的A/ D 轉換器，可以通過S3C44BOX 的I/ O 口模擬觸摸屏的驅動信號實現觸摸屏的控制。

　　2  觸摸屏工作原理

　　電阻式觸摸屏是一塊4 層的透明的復合薄膜屏，如圖1 所示，下面是玻璃或有機玻璃構成的基層，上面是一層外表面經過硬化處理從而光滑防刮的塑料層，中間是兩層金屬導電層，分別在基層之上和塑料層內表面，在兩導電層之間有許多細小的透明隔離點把它們隔開。當手指觸摸屏幕時，平常絕緣的兩層導電層在觸摸點位置就有了一個接觸，觸摸屏的兩個金屬導電層是觸摸屏的兩個工作面，在每個工作面的兩端各涂有一條銀膠，成為該工作面的一對電極，若在一個工作面的電極對上施加電壓，則在該工作面上就會形成均勻連續的平行電壓分布。如圖2 所示，每個工作面有兩個電極對，當在X 方向的電極對上施加一確定的電壓，而Y 方向電極對上不加電壓時，在X 平行電壓場中，觸點處的電壓值可以在Y +（或Y2） 電極上反映出來，通過測量Y + 電極對地的電壓大小，便可得知觸點的X 坐標值。同理，當在Y電極對上加電壓，而X 電極對上不加電壓時，通過測量X + 電極的電壓，便可得知觸點的Y坐標。

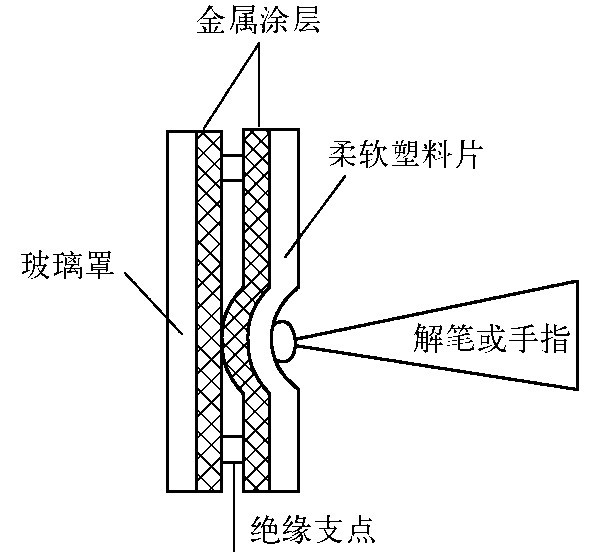

圖1  觸摸屏的觸摸示意圖

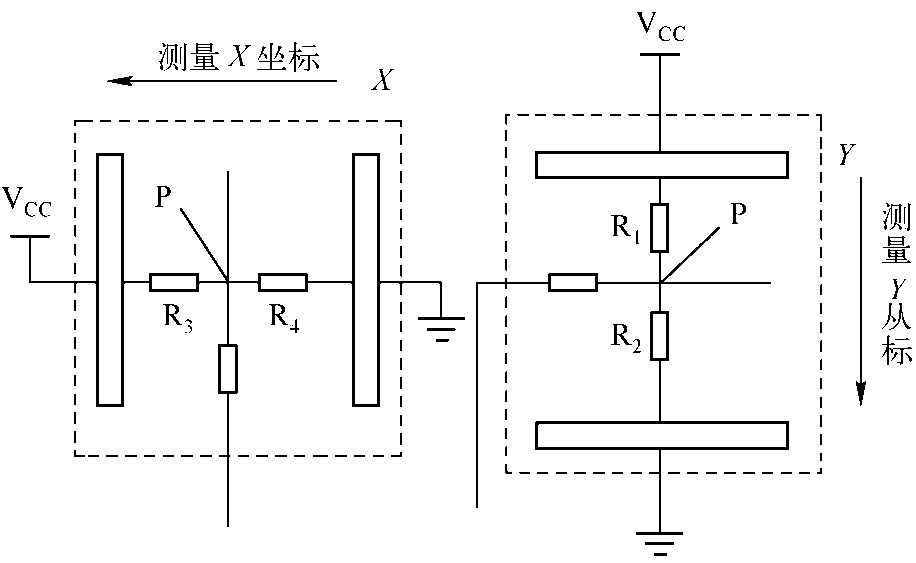

圖2  測量關系

　　3  S3C44BOX與觸摸屏的接口電路

　　在該系統中沒有使用專用的控制器，簡而代之的是用了四個三極管（兩個NPN 和兩個PNP） ,外加一些偏流電阻、上拉電阻和濾波電容組成，如圖3 所示，其中：TS_A ,TS_B ,TS_C和TS_D 分別由S3C44B0X 的GPC0 , GPC1 , GPC2 和GPC3 控制。X+ 和Y+ 分別連接到S3C44B0X的A/ D 轉換輸入接口AIN0 和AIN1 上。TS_A 和TS_C在X方向施加正向電壓時，在Y方向檢測到X坐標的對應值，同理，TS_B 和TS_D 在Y方向施加正向電壓時，在X方向檢測到Y(jié)坐標的對應值，分別由AIN0 和AIN1 采集。

圖3  觸摸屏的接口電路

　　為了減少系統功耗和觸摸屏所占CPU 資源，只在有落筆時觸摸屏控制器才啟動掃描，通過A/D 轉換得到坐標的對應值，因此需在外部設計落筆檢測電路，如圖4 所示。中斷連在EXTINT2上，設置中斷為上升沿觸發，平時為低， 按下屏?xí)r變高產生中斷。

圖4  落筆檢測電路

　　4  觸摸屏的狀態

　　在編寫軟件前， 要先對觸摸屏的狀態有所了解，在觸摸屏的整個工作過程中，總共有3 個狀態：空閑態、X 通道態和Y通道態。

　　在沒有觸摸的時候，觸摸屏處于空閑態，此時，為了便于接收中斷，應設置TS_A = 1 ,TS_B =1 ,TS_C = 0 和TS_D = 1.為了獲得觸點的X軸坐標，需要把觸摸屏設置成X通道態，即TS_A= 0 ,TS_B = 1 ,TS_C = 1 和TS_D = 0.此時，通過測量Y + （AIN1） 獲取X 通道上的坐標。

　　同理，為了獲得觸點的Y軸坐標，需要把觸摸屏設置成Y通道態，即TS_A = 1 ,TS_B = 0 ,TS_C= 0 和TS_D = 1.此時，通過測量X+ （AIN0） 獲取Y通道上的坐標。

　　5  系統的軟件設計

　　整個系統軟件包括觸摸屏初始化、落筆中斷服務程序，AD 測量子程序、濾波程序和坐標轉換程序。當有觸摸時， EXTINT2 變?yōu)楦唠娖剑a(chǎn)生中斷。由S3C44B0X 響應該中斷請求，進入落筆中斷服務程序，在該程序中，啟動AD 測量子程序，讀取AD 轉換結果，從而得到觸點的坐標。整個過程，觸摸屏在空閑態，X 通道態和Y 通道態之間轉換，如圖5 所示。

圖5  觸摸屏的狀態轉換

　　系統軟件中，初始化程序、濾波程序和坐標轉換程序是一般常規通用程序。AD 測量子程序是獲得X 軸和Y軸坐標的關鍵部分，其程序如下：

　　/ / 獲取當前的坐標

　　void TouchADC（uint16 3 x , uint16 3 y）

　　{

　　int i ;

　　rADCPSR = 10 ;

　　/ / 切換為X 通道態準備A/ D 轉換

　　Set TouchX（） ;

　　Delay（1000） ;

　　{

　　/ / 啟動AIN1 通道A/ D 轉換

　　rADCCON = 0x1 | （1 < < 2） ;

　　while （rADCCON & 0x1） ;

　　while （ ! （rADCCON & 0x40） ） ;

　　for （i = 0 ; i < rADCPSR ; i + + ） ;

　　3 x = rADCDAT ;

　　}

　　rADCPSR = 10 ;

　　/ / 切換為Y通道模式準備A/ D 轉換

　　Set TouchY（） ;

　　/ / 在X/ Y通道切換時要延時以使觸摸屏穩定下來

　　Delay（1000） ;

　　{

　　/ / 啟動AIN0 通道A/ D 轉換

　　rADCCON = 0x1| （0 < < 2） ;

　　while （rADCCON & 0x1） ;

　　while （ ! （rADCCON & 0x40） ） ;

　　for （i = 0 ; i < rADCPSR ; i + + ） ;

　　3 y = rADCDAT ;

　　}

　　/ / 切換為空閑態，等待中斷發生

　　Set TouchIdle（） ;

　　/ / 輸出顯示X ,Y坐標數值

　　Out Put （0 ,″（X ,Y） = （ %3d , %3d） \ n″， 3 x , 3 y） ;

　　}

　　6  結語

　　觸摸屏已成為現代嵌入式設備人機交互的輸入設備。本文詳細介紹了觸摸屏的工作原理，以三星公司ARM7 內核芯片S3C44B0X 為基礎，完成了觸摸屏的軟硬件設計，實踐證明系統穩定可靠，滿足了在復雜的多任務環境中觸摸屏快速響應的要求。
