摘搖要：通過對二極管的反向恢復過程及相關應用的研究，指出二極管反向恢復時間測試的必要性，綜合比較了三種現有的反向恢復時間的測試方法的優缺點，提出并設計了一個測量范圍更廣、更實用、更高、成本也較低的高壓二極管反向恢復時間測試系統。該文對設計方案進行了誤差分析，根據儀器在工廠的運行情況及示波器結果顯示的比較，證明方案可行且誤差較小。

　　晶體管和二極管常在脈沖電路中作為開關使用，這主要是利用它們對正反向電流表現出的通斷特性。二極管與一般開關的不同在于，開關作用由兩端所加電壓的極性決定，而且導通時有微小的壓降，關斷時有微小的電流。由于二極管中PN 結電容效應的存在，當二極管外加電壓極性翻轉時，原工作狀態相應的變化不能在瞬間完成。特別是外加電壓從正向偏置變成反向偏置時，二極管中電流由正向變成反向，但翻轉后的瞬間有較大的反向電流，經過一定時間后反向電流才會變得很小，而這段時間即為二極管的反向恢復時間T_RR.實際應用時，如果反向脈沖的持續時間比T_RR 短，則二極管在正反向都可導通，起不到開關作用。因此了解二極管的T_RR對選取管子和設計電路至關重要，但只有少量二極管的TRR可從技術手冊查到。二極管反向特性的測試一般僅針對反向擊穿電壓和反向飽和電流等，沒有涉及到T_RR,因此設計一種測量二極管反向恢復時間的測試系統變得很有必要。

　　1 三種T_RR測試方法的比較

　　目前，只有很少量的文章討論過測量二極管反向恢復時間的方法和實施過程。它們提出的方案主要有以下3 種：

　?。?）利用高掃描頻率的示波器、信號發生器、電流放大器等實驗儀器和簡單搭建的測試電路，在示波器上顯示出二極管在整個正反向偏置電路轉換過程中電流變化的波形，人工讀取TRR 值。這種方案直接利用實驗室的普通儀器進行測試，方法簡單，但示波器時標的準確性較低，人工讀數的誤差也較大。

　　當測試一些TRR 較小的二極管時，對示波器掃描頻率的要求會大大提高，不是所有實驗室都能實施的，廣泛應用將受到限制，這種方案不宜工廠采用。

　　（2）利用信號發生器提供正反向偏置回路的轉換信號產生T_RR 測試波形，然后通過兩個比較器獲取與T_RR時間間隔等寬的脈沖，用高速計數器在規定的一段時間內對該脈沖進行計數，從而計算出一個脈沖寬度的時間（ 即T_RR 值）。相比第1 種方案，它的準確性更高，且對實驗儀器的要求不高，應用更廣泛。但這種方案受計數器計數頻率的限制，主要適用于測量T_RR 在100 ns 以上的二極管，當二極管的T_RR較小時，對計數器計數頻率的要求會提高，成本會大大增加。另外，這種方案需要信號發生器，在工廠批量生產線上使用仍受限制。

　　（3）以T_RR 測試波形獲取模塊、高速取樣電路（獲取T_RR脈沖）、微處理機系統構成的二極管TRR測試系統。它無需額外的儀器，系統獨立工作，相比第2 種方案更靈活，也更容易實現。但該測試系統邏輯復雜，大部分采用數字器件，相比大量采用模擬器件的電路，時間延遲較大。它采用OC 非門作積分開關，存在等效電阻非理想化的問題，增大了測試的誤差，還可能導致線性積分電路的非線性失真。另外，這一方案能測的二極管T_RR 在微妙級，測量范圍較小。

　　鑒于上述3 種方案的特點，在此提出并實現了一種更簡單實用，成本較低，測量范圍更廣的二極管反向恢復時間測試系統。該系統無需額外儀器，測量范圍從十幾納秒到幾百納秒均可，已成功地應用在江蘇如皋大昌電子公司高壓二極管測試生產線上。

　　2 T_RR測試波形的獲取

　　圖1 為TRR測試波形（ 即整個正反向偏置回路轉換的過程中，流過待測二極管Dx 的電流變化波形）獲取的硬件簡圖。圖2 為波形時序圖。其中，V_control控制信號與上一節討論的前兩種方案中信號發生器的功能相似，是用邏輯集成器件搭建的。

圖1 TRR測試波形獲取的硬件簡圖

　　當V_control 為"0"電平時， 場效應管TR1 截止。

　　V_control為"0"電平的瞬間，穩壓源VR 對C1 進行充電，V_control為"0"電平的持續時間足夠長，使得C1 有足夠的時間完成充電過程。充電完成后，VR 回路斷開，僅由正向恒流源IF 對Dx 工作，此時為正向偏置。

　　當V_control為"1"電平時，場效應管TR1 導通。此時，IF 從D1 -R2 回路流走，停止對Dx 的正向偏置作用，僅由充滿電的C1 通過TR1 -Rs -Dx 回路對Dx 施以與VR 相等大小的反向偏置電壓。

　　Dx 由正向偏置轉換成反向偏置后的整個過程，在取樣電阻Rs 上得到V_Rs（ =i·Rs），即為TRR的測試波形。當V_control以適宜的占空比和頻率將正反向偏置回路來回切換時，從Rs 處便可獲取如圖2 中i 所示的成周期變化的T_RR 測試波形了。圖2 中AB 段的時間間隔即為二極管實際的T_RR值，即流過Dx 的電流從接入反向偏置電壓開始到減小至規定的10%·IRM時刻的時間。

圖2 波形時序圖

　　3 T_RR測試系統的實現和原理

　　3. 1 T_RR測試系統的硬件實現

　　圖3 為T_RR測試系統的實物圖。T_RR測試系統框圖如圖4 所示。該系統設定的V_control脈沖每22 us 完成正反向偏置回路的轉換，正向偏置時間為20滋s,反向偏置時間為2 us（當T_RR 較大時可將其調節到更大），即每22 us 產生一個T_RR測試波形，V_control脈沖周期和占空比的大小是根據T_RR的大小和C1 的充電時間等因素結合設計的，實際操作時比較靈活。

圖3 T_RR測試系統實物圖

圖4 T_RR測試系統框圖

　　為了測得TRR,關鍵是要得到真正的T_RR時間間隔內的波形，即圖2 中AB 段的波形。因此，要測試T_RR首先需要檢測出IRM,然后根據10%·IRM取出AB段的T_RR脈沖。

　　通過取樣電阻Rs,可以將流過Dx 的電流i 轉換成電壓VRs.然后，系統對VRs進行峰值檢波，檢測出反向峰值電流IRM對應的VR（反向電流到達IRM時的VRs值），峰值檢波電路如圖5 所示。獲取VR 后，用分壓電阻分出VR 的10%作為第1 級差分電路截取T_RR脈沖波形的其中一個輸入。此后，再將整個VRs波形作為第1 級差分的另一個輸入端，即可截取出圖2 中AB 段的T_RR脈沖，它的兩個輸出端作為第2級差分電路的兩個輸入端。第2 級差分則將第1 級差分得到的負向的、數值較小的T_RR 脈沖變成正向的，并進行放大。經過兩級差分后，圖2 中T_RR測試波形除T_RR脈沖的部分被保留、反向并放大，其余部分都變成了0,如圖2 中V_TRR所示。之后，對V_TRR進行積分（即對整個周期的電壓波形求平均值），得到V1.很明顯V1 是一個很小的電壓（ 當T_RR為一百納秒以內的數值時，V1 小于100 mV），直接AD 轉換，將會出現較大誤差。所以，V1 要經過十倍放大再送去AD 轉換。單片機根據從ADC 芯片讀取的12位二進制數，控制數碼管顯示T_RR（單位是ns）的值，同時還可以顯示IF 和IRM（單位是mA）。

圖5 峰值檢波電路

　　3. 2 T_RR測試的原理分析

　　這一節重點討論截取圖2 中V_TRR波形的兩級差分電路的實現原理，積分求電壓平均值的原理及電路都較常規，這里就不再贅述了。

　　該系統設計了一個兩級差分的電路如圖6 和圖7 所示。第1 級是一個典型的雙端輸入雙端輸出差分電路。Vi1輸入的是VRs,Vi2輸入的是VR,兩輸出端VO1與VO2 的波形如圖8 所示。在正向偏置（ 即CD 段）時，TR3 截止，VO2 =VCC;TR2 導通：

圖6 第1 級差分電路

圖7 第2 級差分電路

　　當電路剛轉換為反向偏置（ 即DE 段） 時，TR2仍導通，但流過它的電流逐漸減小，一部分電流從TR3 流走且逐漸增大，直到E 點，TR2 截止，電流完全從TR3 流走，此時，VO1 =VCC:

　　在EF 段，TR3 仍導通，但流過它的電流逐漸減小，一部分電流從TR2 流走且逐漸增大，直到F 點，TR3 截止，電流完全從TR2 流走，此時，VO2 和VO1 的值跟CD 段一樣。之后的FG 反向偏置時間段保持這樣的狀態。如此就完成了一個周期波形的差分截取。

　　第2 級差分是一個雙端輸入單端輸出的電路。第1 級的輸出VO1 與VO2 作為其兩輸入端，輸出的即為VTRR脈沖。在HI 段，TR5 截止，V_TRR = 0;TR4 導通，電流完全從TR4 流走。在IJ 段，TR4 仍導通，但流過它的電流逐漸減小，一部分電流從TR5流走且逐漸增大，直到J 點，TR4 截止，電流完全從TR5 流走，此時，V_TRR為值：

　　在JK 段，TR5 仍導通，但流過它的電流逐漸減小，一部分電流從TR4 流走，且逐漸增大，直到K 點，TR5 截止，電流完全從TR4 流走，V_TRR =0.如此就完成了脈沖的反向和放大，波形如圖8 中V_TRR所示。

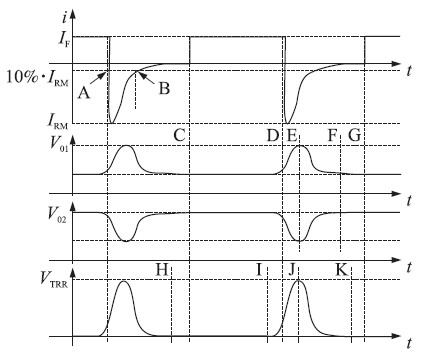

圖8 差分時序圖

　　4 結果驗證與誤差分析

　　該設計已在江蘇如皋大昌電子公司高壓二極管測試生產線上正常運行，圖9 是系統測試后在數碼管上輸出的結果與TRR 反向恢復過程在示波器上顯示結果的對比圖，結果證明該方案是可行而且可靠的。

圖9 測試結果驗證圖

　　該系統采用12 bit ADC 芯片，參考電壓為5 V,即輸入為5 V 時，AD 轉換后輸出為1111 1111 1111.

　　在AD 轉換過程中，按設定，0 ns 對應0 mV,AD 轉換后為0000 0000 0000;500ns 對應5 000 mV,AD 轉換后為1111 1111 1111.即ADC 芯片的分辨率為1. 23mV（0. 123 ns），得到AD 轉換導致的誤差為0郾0246% .這個誤差是可以在ADC 芯片的選擇過程中進一步減小的，在此處12 位ADC 芯片的已經足夠。

　　此外，影響測試系統誤差的因素還有電源干擾和CMOS 器件TR1 導通與截止的時間延遲等，這里就不一一討論了。
