電路功能與優勢

　　圖1所示電路是基于ADL5202寬動態范圍、高速、數字控制可變?cè)鲆?a target="_blank">放大器（VGA）和14位、250 MSPS AD9643雙通道模數轉換器（ADC）的75 MHz寬帶接收機前端。

　　五階巴特沃茲抗混疊濾波器基于放大器和ADC的性能與接口要求而優化。由濾波器網絡和其它阻性元件引起的總插入損耗約為2.3 dB.整體電路（集成帶通濾波器）擁有75 MHz的1 dB帶寬（145 MHz至220 MHz）和110 MHz的3 dB帶寬（120 MHz到230 MHz）。通帶平坦度為1 dB.

　　該電路專為處理以182.5 MHz（第二奈奎斯特頻率區域）為中心、采樣速率為245.76 MSPS的75 MHz帶寬IF信號而優化。在75 MHz頻段內采用182.5 MHz模擬輸入時，測得的信噪比（SNR）和無雜散動態范圍（SFDR）分別為68.4 dBFS和80.7 dBc.

　　圖1. 四通道IF接收機前端的單通道（原理示意圖：未顯示所有連接和去耦）增益、損耗和信號電平10 MHz下測得值

　　電路描述

　　圖1所示電路接受單端輸入并使用寬帶寬（5 MHz至300 MHz）M/A-COM TC3-1T+ 1:3 （Z）變壓器將其轉換為差分輸入信號。ADL5202 6.0 GHz差分放大器具有150 Ω的差分輸入阻抗，并支持三種不同的增益設置：0 dB、10 dB和20 dB.

　　ADL5202是AD9643的理想驅動器，通過帶通濾波器可在ADC中實現全差分架構，提供良好的高頻共模抑制，同時將二階失真產物降至。ADL5202的可編程增益范圍為-11.5 dB至20 dB,步長為0.5 dB.本電路中采用了三種增益設置來說明ADL5202和AD9643的高性能。

　　濾波器網絡的插入損耗約為2.3 dB;給ADL5202編程來提供2.3 dB以上的正增益值時可使用放大器的增益來補償此損耗。增益還有助于將放大器的噪聲影響降至。

　　抗混疊濾波器是采用標準濾波器設計程序（本例中是來自Agilent的Advanced Design System [ADS]）設計的五階巴特沃茲帶通濾波器。選擇巴特沃茲濾波器是因?yàn)樗哂衅教鬼憫?yīng)。其它濾波器設計程序可從Nuhertz Technologies或Quite Universal Circuit Simulator （Qucs） Simulation獲得。

　　為了實現性能，ADL5202應載入150 Ω的凈差分負載。1 μH電感為ADL5202的輸出級提供偏置，串聯電容則將濾波器及ADC與放大器輸出端的這種偏置電壓隔開。ADL5202的輸出端具有約145 Ω的阻抗負載，此阻抗來自濾波器輸入和輸出端的端接電阻，以及ADC電阻和ADC輸入端的串聯阻尼電阻。

　　20 Ω電阻與ADC輸入串聯，將內部開關瞬變與濾波器和放大器隔離開。兩個162 Ω電阻與ADC并聯，用于降低ADC的輸入阻抗，使性能更具可預測性。

　　AD9643的差分輸入阻抗與2.2 pF并聯，約為3 kΩ。對于該類型的開關電容輸入ADC,實部和虛部與輸入頻率成函數關系。

　　五階巴特沃茲濾波器采用100 Ω的源阻抗、293 Ω的負載阻抗、75 MHz的1 dB帶寬以及110 MHz的3 dB帶寬設計而成。濾波器的終電路值如圖2所示。為濾波器無源元件選擇的值是接近程序生成值的標準值。ADC的內部2.2 pF電容在濾波器設計中用作終分流電容的一部分。ADC輸入端的這種分流電容有助于減少ADC輸入采樣網絡的反沖電荷電流并優化濾波器性能。

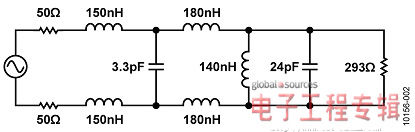

　　圖2. 五階差分巴特沃茲濾波器的終設計值，ZS= 100 Ω，ZL=293 Ω，fC=182.5 MHz

　　表1總結了系統的測量性能，其中3 dB帶寬為110 MHz.網絡的總插入損耗約為2.3 dB.

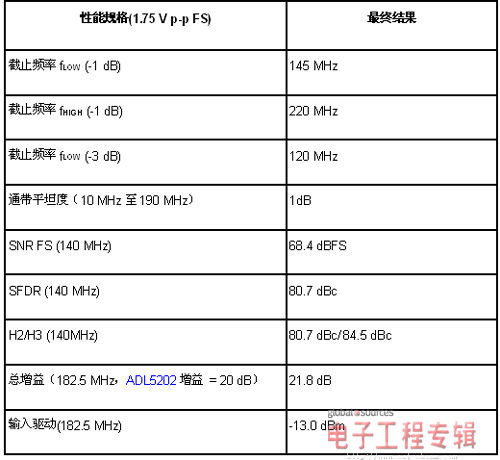

　　表1. 電路的測定性能

　　圖3所示為終濾波器電路的帶寬響應，圖4和圖5所示為SNR和SFDR性能。

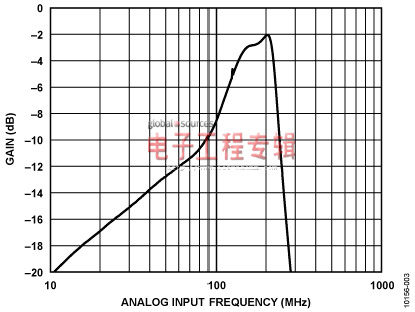

　　圖3. 通帶平坦度性能與模擬輸入頻率的關系

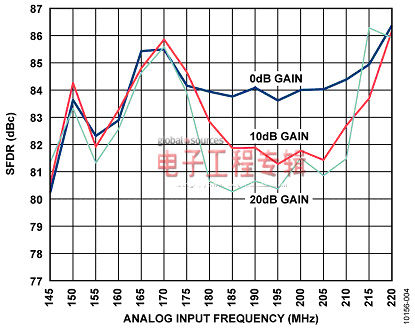

　　圖4. SFDR性能與模擬輸入頻率的關系（0 dB增益、10 dB增益和20 dB增益）

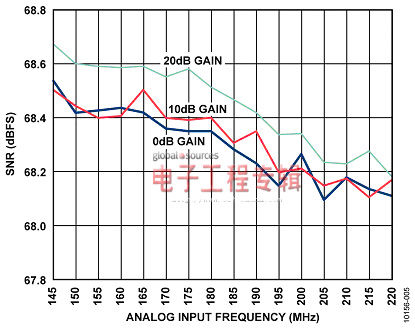

　　圖5. SNR性能與模擬輸入頻率的關系（0 dB增益、10 dB增益和20 dB增益）

　　濾波器和接口設計程序

　　本節介紹放大器/ADC與濾波器接口設計的常用方法。為實現性能（帶寬、SNR和SFDR），放大器和ADC應對一般電路形成一定設計限制，例如：

　　●放大器必須參考數據手冊推薦的正確直流負載，以獲得性能。

　　●必須在放大器和電源之間使用直流偏置電感，以便正確地偏置放大器輸出。

　　●ADC的輸入阻抗必須通過外部并聯電阻降低，并且必須使用正確的串聯電阻將ADC與濾波器隔離開。此串聯電阻也會減少信號尖峰。

　　此設計方法傾向于利用大多數高速ADC相對較高的輸入阻抗和驅動源相對較低的阻抗，將濾波器的插入損耗降至。

　　電路優化技術和權衡

　　本接口電路內的參數具有高互動性；因此優化電路的所有關鍵規格（帶寬、帶寬平坦度、SNR、SFDR和增益）幾乎不可能。不過，通過變更驅動放大器輸出串聯電阻（用于低阻抗輸出）和/或與ADC輸入端串聯的電阻（在圖1所示電路中為20 Ω），可以地減少通常發生于帶寬響應內的信號尖峰。

　　選擇ADC輸入端的串聯電阻，以盡量減少任何殘余電荷注入（從ADC內部采樣電容）造成的失真。增加此電阻也傾向減少帶內的信號尖峰。

　　不過，增加ADC輸入串聯電阻也會增加信號衰減，因此放大器必須驅動更大信號才能填充ADC的輸入范圍。

　　優化通帶平坦度的另一方法是略微變更濾波器分流電容。

　　ADC輸入端接電阻（圖1所示電路中為364 Ω）通常應該選擇為使凈ADC輸入阻抗介于200 Ω和400 Ω之間。使該電阻位于此范圍內可減少ADC輸入電容的影響，并且可能穩定濾波器設計；但是，這樣會增加電路的插入損耗。提高該值也會減少信號尖峰。

　　上述因素的權衡可能有些困難。本設計中，每個參數權重相等；因此所選值代表了所有設計特征的接口性能。某些設計中，根據系統要求，可能會選擇不同的值，以便優化SFDR、SNR或輸入驅動電平。

　　本設計的SFDR性能取決于兩個因素：放大器和ADC接口元件值，如圖1所示。表1和圖4所示的終SFDR性能數字是在優化濾波器設計后獲得的，考慮了用于濾波器設計的板寄生電容和非理想元件。

　　該特定設計中可以權衡的另一因素是ADC滿量程范圍設置。對于采用本設計獲得的數據，滿量程ADC差分輸入電壓設置為1.75Vp-p,它可以優化SFDR.將滿量程輸入范圍更改為2.0Vp-p可稍稍改善SNR,但SFDR性能會略微降低。沿相反方向?qū)M量程輸入范圍更改為1.5 V p-p可稍稍改善SFDR,但SNR性能會略微降低。

　　無源組件和PCB寄生效應考慮

　　該電路或任何高速電路的性能都高度依賴于適當?shù)挠∷㈦娐钒澹≒CB）布局，包括但不限于電源旁路、受控阻抗線路（如需要）、元件布局、信號布線以及電源層和接地層。有關高速ADC和放大器PCB布局的更多詳情，請參見指南MT-031和MT-101.

　　對于濾波器內的無源元件，使用低寄生表面貼裝電容、電感和電阻。所選電感來自Coilcraft 0603CS系列。濾波器使用的表貼電容為5%、C0G、0402型，以確保穩定性和。

　　有關系統的完整文檔，包括原理圖、物料清單及PCB布局，請參見CN-0242設計支持包。

　　常見變化

　　針對需要更少帶寬和更低功耗的應用，可使用ADL5562差分放大器。ADL5562的帶寬為3.3 GHz.如需更低的功耗和帶寬，還可使用ADA4950-1.該器件的帶寬為1 GHz,僅使用10 mA的電流。

　　電路評估與測試

　　本電路使用修改的AD9643-250EBZ電路板和基于HSC-ADC-EVALCZ FPGA的數據采集板。這兩片板具有對接高速連接器，可以快速完成設置并評估電路性能。修改的AD9643-250EBZ板包括本電路筆記所述的評估電路，HSC-ADC-EVALCZ數據采集板與VisualAnalog評估軟件一起使用，此外還使用SPI控制器軟件來適當控制ADC并采集數據。有關修改的AD9643-250EBZ板的原理圖、BOM和布局文件，請參見UG-293用戶指南。CN-0242設計支持包中的readme.txt文件說明了對標準AD9643-250EBZ板做出的修改。應用筆記AN-835詳細說明了如何設置硬件和軟件，以運行本電路筆記所述的測試。

　　本設計中的信號與0.1 μF電容進行交流耦合，以阻擋放大器、其端接電阻和ADC輸入之間的共模電壓。
