污水提升泵站是城市污水進入污水處理廠后 道處理環節，提升污水，給污水增加勢能，后續工藝才能 進行下去；城市污水管網星羅棋布，也得靠污水提升泵站 來保證污水正常流淌。目前污水泵站水泵的自動控制 一種是在集水井安裝超聲波液位計，超聲波液位計將集 水井中的水位信號送給PLC，由PLC自動控制水泵的運 行，另外一種控制方式是在集水井中安裝水位開關，將水 位開關信號送給PLC，到預先設置好的水位后自動開／停污水泵。污水泵站一般都配有備用水泵，以保證有 水泵檢修時能確保污水的正常提升。備用水泵如果長 期在集水井中不運行，則電機的絕緣電阻會下降，影響 水泵的正常運行及壽命。本文討論了一種污水泵站水 位開關自動控制系統，在本文所做的自控系統中，備用泵跟其它泵一樣投入運行，從一段較長時間來看，幾臺 泵運行時間均衡，起到了幾臺泵互為備用的效果，并做出了電氣控制線路（見圖I），PLC梯形圖程序流程圖（見圖2）。
　　某泵站配置如下：有三臺同等容量的污水泵1號，2 號，3號，其中兩臺水泵的額定抽水能力能滿足正常情況 下污水量要求。三臺水泵兩用一備，只有在雷雨季 節才有可能三臺水泵同時工作。
　　SO，SI，S2，S3為水位開關，當浸入水中時為ON，無 水時為OFF狀態。，S0為停泵水位，S1為啟動一臺水泵 運行水位，S2為啟動兩臺水泵運行水位，S 3為報警水 位，當水位達到S3時，三臺水泵同時投入運行。
　　2 系統控制要求
　　1）當水位到達S1時，啟動一臺水泵運行，水位到達 S2時啟動兩臺水泵運行，水位到達報警水位S 3時三臺水泵一起運行，水位回落到SO時，相應停止一臺泵，二臺泵及三臺泵。
　　2）由于兩臺泵的額定抽水量已滿足了正常情況下的負載，也就是說，一般情況下，多只有兩臺水泵運行，只有在雷雨季節時才可能三臺水泵同時運行。要 求三臺水泵實際運行時間盡量均衡，不能讓某一臺泵在水中長期不運行，那樣的話，會影響該泵的使用壽命的。

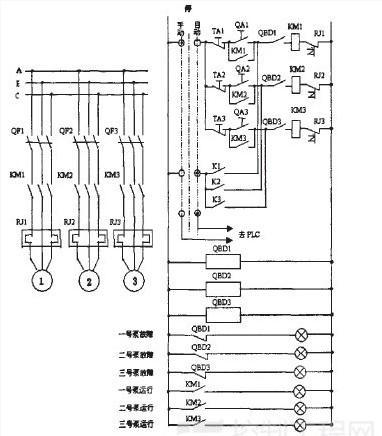

　　3 水泵電氣控制配置（見圖1）

　　圖l中，SA為水泵運行方式選擇開關，可在手動、 PLC自動、及停止間轉換，TA，QA為水泵手動運行時啟動及停止按鈕。當SA選在手動運行方式時，可以通 過按動相應的Q A，T A按鈕來啟動及停止某臺水泵。 QBD為水泵綜合保護裝置，用來檢測水泵油室密封，電纜室密封，軸承溫度，電機繞組溫度等，每個水泵配有一 只?？刂苹芈飞想姾螅绻糜褪颐芊庹?，電纜室 密封正常，軸承溫度及繞組溫度正常，則QBD的常開點就吸合，其常閉點斷開。在水泵運行中如檢測到上述一個或多個部位不正常，則QBD的常開點就斷開CONTROL ENGINEERING China版權所有，長閉閉合，水泵在手動及自動方式下都不允許工作CONTROL ENGINEERING China版權所有，需維護人員吊泵檢查維修好后才允許運行。更多水位開關信息點擊http://m.58mhw.cn/product/infomation/874135/20121113172442755.html

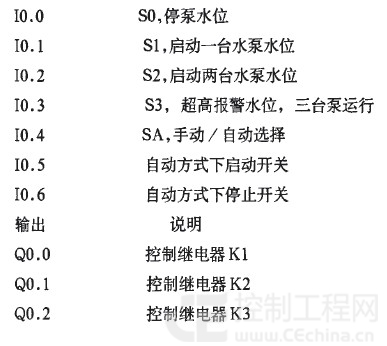

　　本水泵控制系統PLC選用德國西門子200系列S7— 224，西門子是國際的跨國公司，其PLC產品是國際上主流產品，200系列PLC結構緊湊，性能可靠，功能指令強大，存儲容量大，抗干擾能了強，是各種小型控制任務的產品。PLC控制器I／O分配

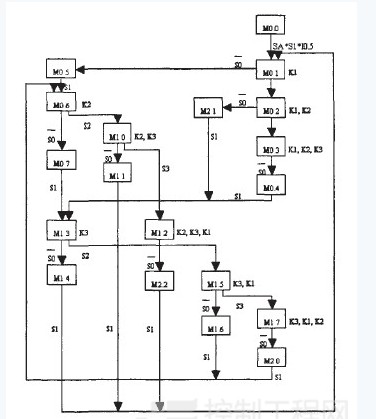

　　4 PLC程序流程（見圖2）
　　根據控制要求，水位到S l時啟動一臺水泵運行，水位到S2時啟動兩臺水泵運行，到報警水位時三臺泵全 部投入運行，水位回落到SO時停止水泵運行，三臺水泵 運行時間均衡，特設計出如圖2程序流程。
　　現分析如下：

　　PLC通電后，由其個掃描周期內接通的特殊位 寄存器SM0.1將M0.0置位，為自動運行做準備，當SA 在自動位置（io.4接通），且水位超過Sl時，如按動自動啟 動按鈕則10.5接通，M0.0復位為零，MO.1置位激活， K l得電吸合，臺水泵投入運行，如這時水位超過了 S2，則M0.1復位為零，M0.2置位，繼電器K1，K2得電，，二臺水泵投入運行，如水位超過了報警水位S3，則 M0.2復位，M0.3置位，，二，三臺水泵投入運行；如 在M0.1狀態激活，K1運行一段時間后，水位下降到停 泵水位，S0為OFF，則其反狀態為l，M0.1復位，M0.5激 活，Ki失電，水泵停止運行，再過一段時間如水位上升到 開臺水泵Sl時，則M0.5被復位，M0.6激活，K2得 電，物理意義上的第二臺水泵作為臺水泵投入運 行。只有在雷雨季節集水井中水位才有可能超過報警 水位S3，也就是說，M0.3，M1.2，M1.7被激活的幾率不 高，一般情況下多只有兩臺水泵運行。從下面流程圖 中我們可以看出，當水位升到需要開臺水泵或第二 臺水泵時，程序總是會選擇。下一臺沒有開過的水泵”， 而這個下一臺不是固定的，是在物理意義上的臺， 第二臺，第三臺水泵間輪流，由PL C來根據上運行 情況判斷決定得出，這樣，實際上就成了三臺水泵互為備用，合理有效地利用了資源。
　　5 結束語
　　本文論述的是基于P L C的污水泵站污水泵水位開 關自動控制系統，針對污水泵站在處理備用水泵運行方 式方面，本文軟硬件設計合理，實用性強，做到了讓三臺水泵輪流做備用水泵，消除了備用水泵長期在水中不運 行帶來的種種不利因素；本文所做的程序已在西門子 $7200模擬器上進行了模擬，完全達到互為備用要求。
