單面在系統內可編程Flash為基礎的微控制器，89Sxx系列開發板

　　簡介

　　我設計這個單面開發板使用MCS - 51單片機學習的工具，便于單片機項目開發 .89Sxx開發板功能 :

　　89Sxx 40的DIL為基礎的設計，89S51/52/53

　　在系統編程（ISP），通過6針接頭

　　RS - 232和RS - 485串行端口（共用針）與如PC串行設備通信

　　HD44780兼容的字母數字液晶背光控制連接

　　主板集成了4輕觸開關

　　16個通用IO端口引腳5x2頭（PORT0和PORT2）

　　24CXX的I2C EEPROM

　　DS1302的串行實時時鐘（RTC）備用電池

　　板上的電源整流和穩壓器

　　單面PCB設計

　　五金

　　硬件框圖如圖1所示。MCU是89Sxx微控制器。和完整的硬件原理圖如圖2所示。

　　P1口作為數據總線是用于液晶顯示器（4位接口，印刷電路板布局設計為16X2字符帶背光），板上的輕觸開關和連接在系統編程（ISP），如需了解關于貼片輕觸開關的知識的話，請點此處哦：http://m.58mhw.cn/product/searchfile/1384.html

　　PORT0和通用IO端口2,用于連接外部設備。PORT0連接DIP開關，P0.0和P0.1與光電隔離輸入連接

　　端口3,P3.0和P3.1正在使用串行通信UART,P3.2為RS - 485控制方向。P3.3和P3.4作為通用IO端口引腳。與串行芯片，EEPROM,RTC和串行移位寄存器（LED陣列指標）通信的另一個引腳

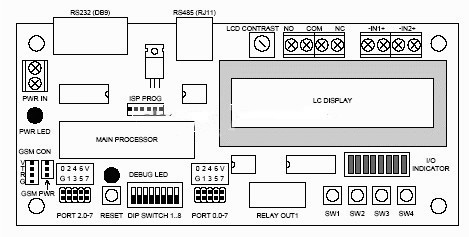

　　圖1.硬件模塊89Sxx開發板

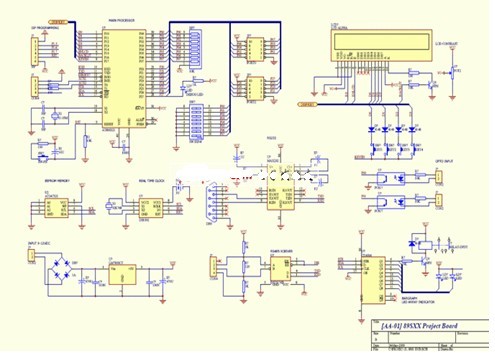

　　圖2示意圖

　　圖3

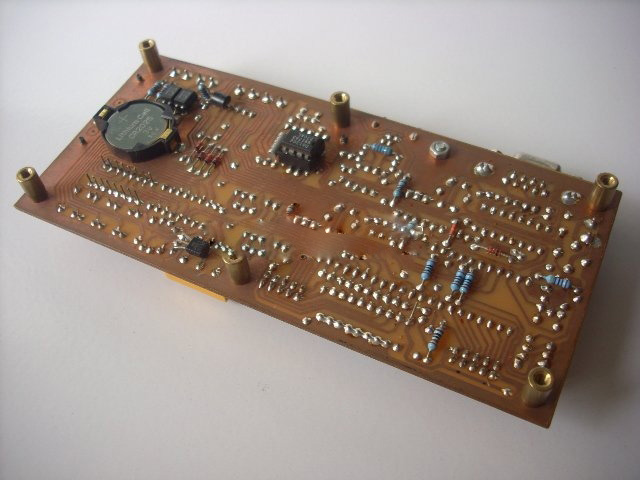

　　圖4.印刷電路板

　　應該用于在系統編程適配器SPI編程電路。連接的ISP適配器與6針的ISP在這個棋盤上的頭6針連接器。請注意連接順序（可能稍有不同）

　　示例項目… 89Sxx基于短信控制器

　　該項目顯示了遠程控制和監測89Sxx發展局 .該系統由89S52作為主處理器和移動電話（GSM調制解調器）通過蜂窩網絡進行遠程控制或監測

　　系統的特點如下 .系統的特點如下 :

　　8個輸入通道（端口0）和8聲道輸出（端口2）

　　自動發送/報警輸入，輸入不斷變化的模式改變消息：LO - HI,HI - LO

　　開關組輸出命令或獨立

　　通過發送短信命令的狀態請求參數

　　可編程輸出時間一些簡單的文字腳本

　　該電路連接到許多手機功能的串行端口。它的功能是提供一個輸入和一個輸出端口能夠被遠程控制使用另一移動。

　　的控制通過發送SMS（短信服務）發生 .當手機接收到一個預定義的文本消息時，電路自動識別命令，并相應地開關 輸出，該裝置可用于通知輸入端口的狀態，自動發送一條消息，每輸入變化。要知道在任何時候輸入狀態，設備可以發送回一個短信描述輸入狀態，作為一個請求消息的響應 .板和移動電話（調制解調器）之間的通信：rxgsm（P3.3,從 GSM接收TTL電平），txgsm（P3.4,發送到GSM）。要啟動，類似調制解調器接口，GSM手機可以接受AT命令（更準確地說是一個擴展的AT命令集）。

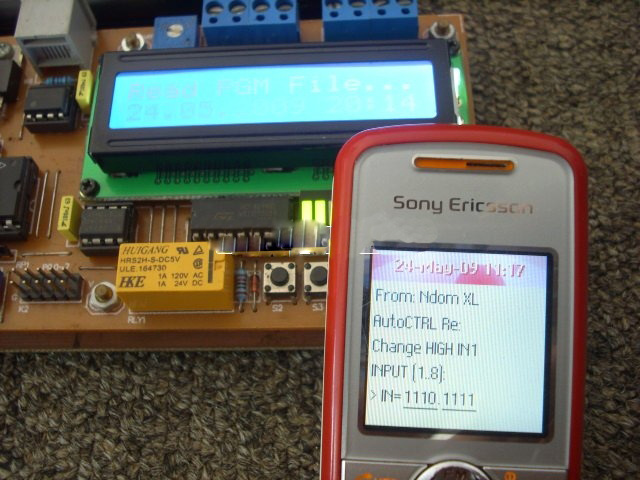

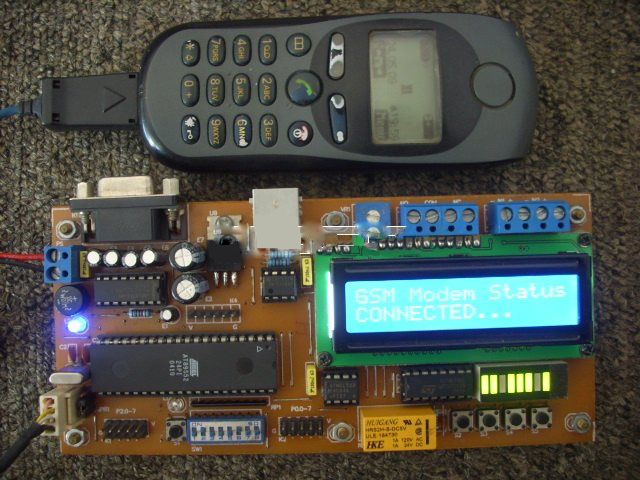

　　圖5.SMS控制器項目
