測試LED顏色與亮度——FeasaLED測試儀
出處:斑影 發布于:2011-09-09 11:31:00
(更多LED測試新技術,敬請關注維庫技術資料網 http://m.58mhw.cn/data)

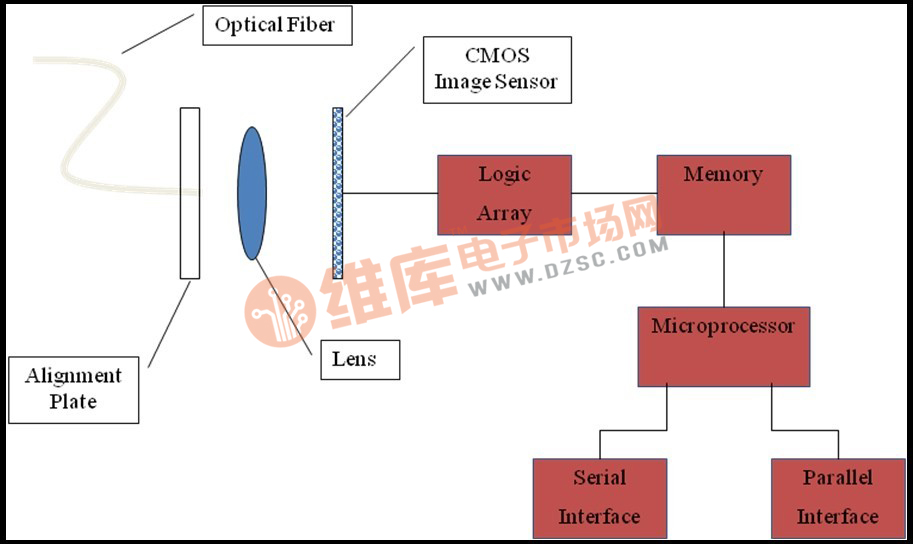

1 原理

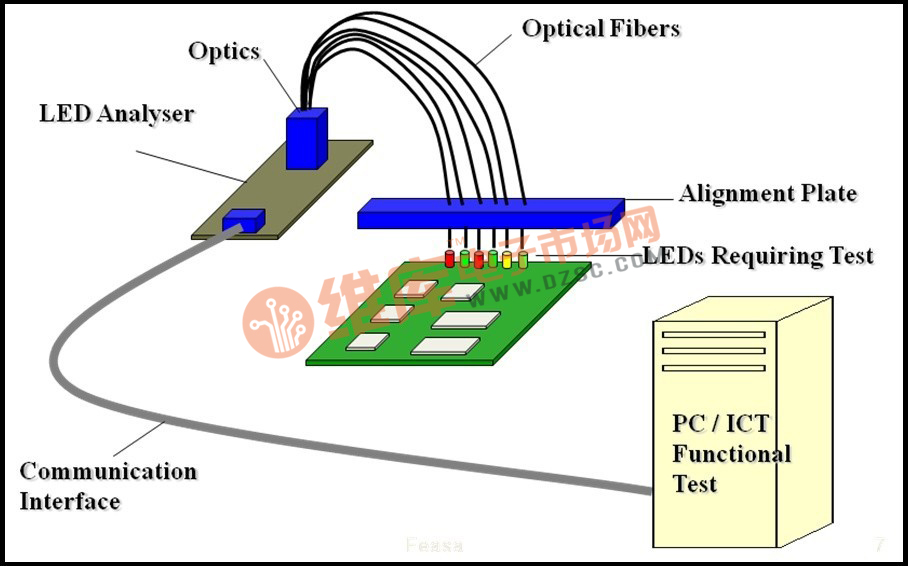

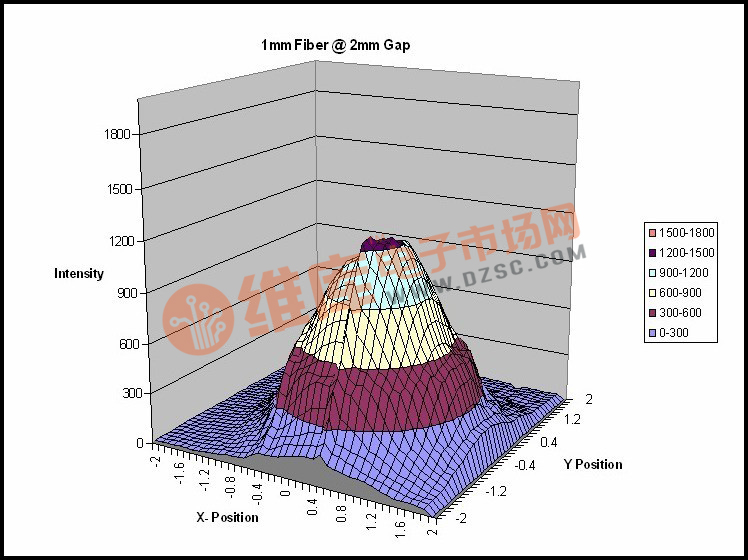

通過光纖采集LED光信號,經過光電信號轉換,導入LED測試(分析)模塊,分析數據通過各種數據接口導入電腦,并銜接于ICT在線測試和功能測試程序中,生成數據。

2 Feasa LED分析儀的使用
?。?)Feasa LED Analyser是一個測量系統,能夠?qū)崿F(xiàn)快速動測試LED的顏色和亮度。每個LED分析儀能同時測量多達20種不同的顏色和強度的光源。從光纖(POF)收集,進行測量和分析。該裝置是專為L(zhǎng)ED和液晶顯示器等設計的自動測試裝置。

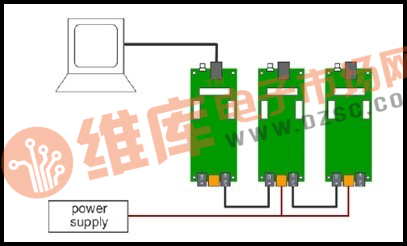

(2)該分析結果可以讀出通過并行接口,RS232串行接口或USB接口。讀回所需信息的時間小于1.5秒,這使得它非常適合集成在自動測試設備(ATE)。對于超過20個LED應用多個LED分析儀可同時使用。


(3)用于功能測試和ICT在線測試的應用程序。測試的應用范圍從LED的顯示器和移動電話,汽車照明的位置,在行業或電子元件生產線檢查系統。也被人工視覺應用。

3 Feasa LED測試儀的優勢
該系統的設計保證了良好的重復性和顏色的歧視。
高度準確地反映在不同的色彩空間LED色彩。
安裝方便。
使用1mm的光纖(POF),可輕松地使用現成的工具。
非常適合用在小空間。
可以修改LED分析儀傳感器的靈敏度。
閃光和PWM(脈寬調制),也可以進行測試。
串行RS232,ICT和USB接口。
LED分析儀使用的系統,可以測量和測試所有類型LED的顏色和亮度。
使用不同版本的測試,從2到20個頻道,以適應任何類型的應用。

4 Feasa Led 測試儀的應用
ICT在線測試
功能測試
LED顏色亮度
汽車儀表盤/剎車燈
室內外照明
手機顯示屏
LED電視
工業和醫學儀器
建筑照明
5 參數
Optical
Red Peak Efficiency Wavelength 615 nm
Green Peak Efficiency Wavelength 540 nm
Blue Peak Efficiency Wavelength 465 nm
Total Operating Wavelength Range: 450 nm to 650 nm
Electrical
Supply Voltage 5.0 V
Supply Current 120 mA
Interface USB
RS232-C Compatible
Daisy Chain Feature
Output Data Format Intensity
Saturation*
Hue
RGB
x y
u v
* Saturation is the degree of whiteness emitted by a LED
Physical
Contained in Aluminium Enclosure
Dimensions 127mm x 57mm x 38mm
Fiber Length 0.6m
Fiber Diameter 1.0mm, including cladding
Number of Fibers 6, 10 or 20 Fibers
Minimum Bend Radius of Fiber 15mm
Operating Temperature Range 0°C to +50°C
Accuracy
White x = ± 0.0015, y = ± 0.0015
Red (615nm) ± 3nm
Green (540nm) ± 4nm
Blue (465nm) ± 3nm

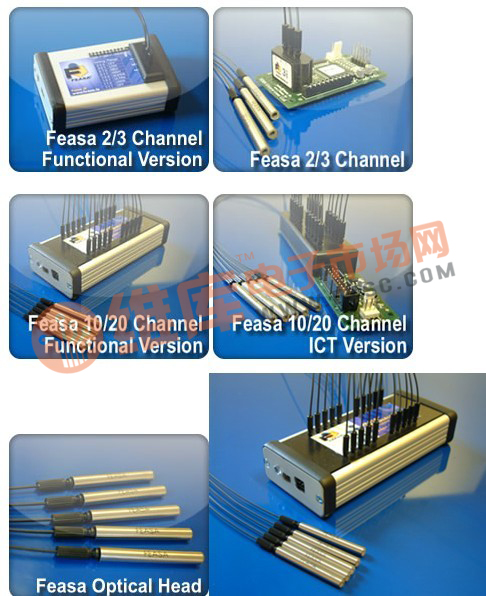

Feasa 20 Channel LED Analyser Part No.: Feasa 20-F (Test up to 20 LEDs)
Feasa 10 Channel LED Analyser Part No.: Feasa 10-F (Test up to 10 LEDs)
Feasa 6 Channel LED Analyser Part No.: Feasa 6-F (Test up to 6 LEDs)
Feasa Optical Head (Vertical Access) Part No.: OH-3
Feasa Optical Head (Side Access) Part No.: OH-4
All LED Analysers are supplied with Software, Optical Fibers, Receptacles,Cables and Fibercutter free of charge

6 總結
在目前LED測試大部分采用人工目測的情況下,F(xiàn)easa LED測試儀可以充分發揮在LED組裝的制程控制中的作用,在LED的PCBA生產過程中,有效地保證測試測,結合ICT在線測試和功能測試,不用增加測試工位,提高了效率,達到快速、全自動化,避免人為漏判。
Feasa LED測試儀是一個功能強大,高度,高重復性,適應性強,使用方便,快速,全自動化LED顏色和亮度測量傳感器,廣泛應用于PCB業界和測試設備。
