電容器是常見的電子器件之一，通常簡稱為電容。電容是兩個金屬導體中間填充絕緣物質，從兩個金屬導體分別引出兩個引線構成的。電容是衡量導體存儲電荷能力的物理量，在電路中，常用于濾波、耦合、振蕩、旁路、隔直、調諧、計時等。其基本特性如下。

　?。?）電容兩端的電壓不能突變。向電容中存儲電荷的過程，稱為“充電”，而電容中的電荷消失的過程，稱為“放電”，電容在充電或放電的過程中，其兩端的電壓不能突變，即有一個時間的延續過程；

　?。?）通交流，隔直流；通高頻，阻低頻。

　　電容種類繁多，其分類方式有多種：按容量是否可調劃分，分為固定電容、可變電容、微調電容；按極性劃分，可分為無極性電容、有極性電容；按介質材料劃分，可分為有機介質電容、無機介質電容、氣體介質電容、電解質電容等。常見的電容品牌有很多，國產的有YAGEO電容（即國巨電容）、三環電容，國外品牌有SAMSUNG電容、MURATA電容及TDK電容。

　　固定電容指制成后電容量固定不變的電容，又分為有極性和無極性兩種。常用的固定電容如下。

　　1.紙介電容

　　紙介電容屬于無極性、有機介質電容，一般是用兩條金屬箔作為電極，中間用電容紙隔開重疊卷繞而成。紙介電容制造工藝簡單、價格低、體積大、損耗大、穩定性差，并且存在較大的固有電感，不宜在頻率較高的電路中使用。常見紙介電容外形如圖1所示。

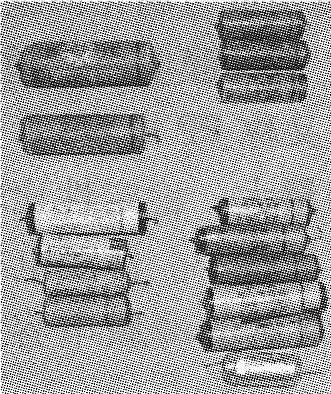

圖1 常見紙介電容外形

　　2.磁介電容

　　磁介電容屬于無極性、無機介質電容，以陶瓷材料為介質制作而成。磁介電容體積小、耐熱性好、絕緣電阻高、穩定性較好，適用于高低頻電路。常見磁介電容外形如圖2所示。

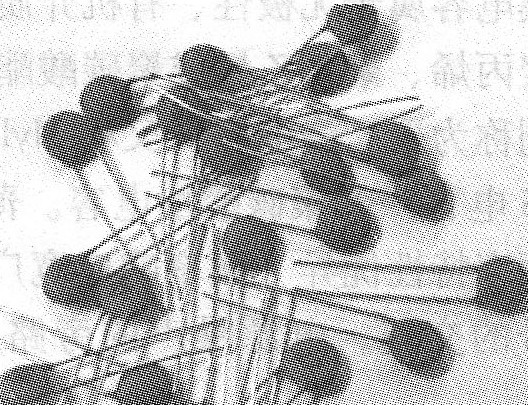

圖2 常見磁介電容外形

　　3.滌綸電容

　　滌綸電容屬于無極性、有機介質電容，以滌綸薄膜為介質，以金屬箔或金屬化薄膜為電極制作而成。滌綸電容體積小、容量大、成本較低，絕緣性能好、耐熱、耐壓和耐潮濕的性能都很好，但穩定性較差，適用于穩定性要求不高的電路。常見滌綸電容外形如圖3所示。

　　4.玻璃釉電容

　　玻璃釉電容屬于無極性、無機介質電容，其介質一般是玻璃釉粉壓制的薄片，通過調整釉粉的比例，可以得到不同性能的電容。玻璃釉電容介電系數大、耐高溫、抗潮濕強、損耗低。常見玻璃釉電容外形如圖4所示。

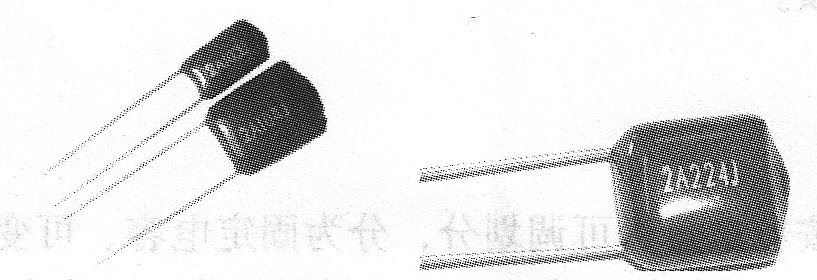

圖3 常見滌綸電容外形

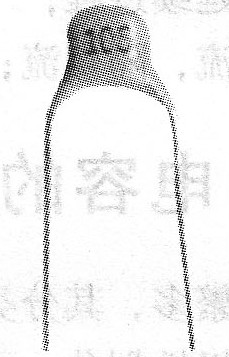

圖4 常見玻璃釉電容外形

　　5.云母電容

　　云母電容屬于無極性、無機介質電容，以云母為介質，具有損耗小、絕緣電阻大、溫度系數小、電容量高、頻率特性好等優點，但成本較高、電容量小，適用于高頻線路。常見云母電容外形如圖5所示。

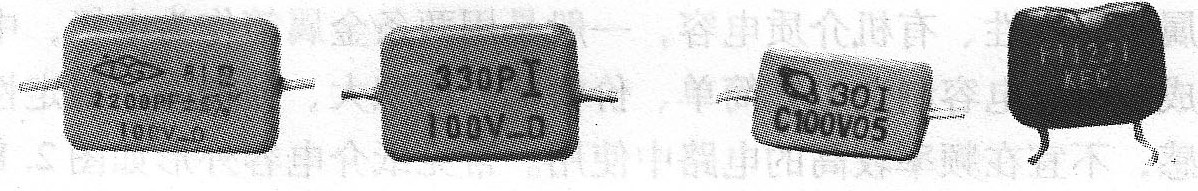

圖5 常見云母電容外形

　　6.薄膜電容

　　薄膜電容屬于無極性、有機介質電容。薄膜電容是以金屬箔或金屬化薄膜為電極，以聚乙酯、聚丙烯、聚苯乙烯或聚碳酸酯等塑料薄膜為介質制成。故薄膜電容依塑料薄膜的種類又被分別稱為聚乙酯電容（又稱Mylar電容）、聚丙烯電容（又稱PP電容）、聚苯乙烯電容（又稱PS電容）和聚碳酸酯電容。薄膜電容具有體積小、容量大、穩定性比較好、絕緣阻抗大、頻率特性優異（頻率響應寬廣）等特點，而且介質損失很小。薄膜電容廣泛使用在模擬信號的交連，電源噪聲的旁路、諧振等電路中。幾種常見的薄膜電容外形如圖6所示。

　　聚苯乙烯電容屬于無極性、有機介質電容，以聚苯乙烯薄膜為介質，以金屬箔或金屬化薄膜為電極制作而成。聚苯乙烯電容成本低、損耗小、高、絕緣電阻大、溫度系數小，但耐低溫、高頻特性較差，充電后的電荷量能保持較長時間不變。常見聚苯乙烯電容外形如圖6（c）所示。

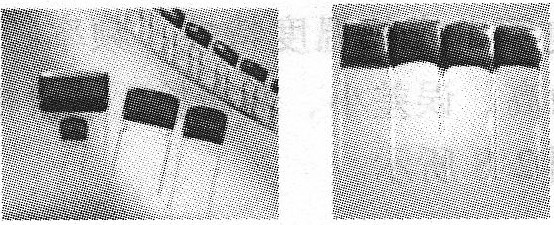

（a） 常見聚乙酯電容外形

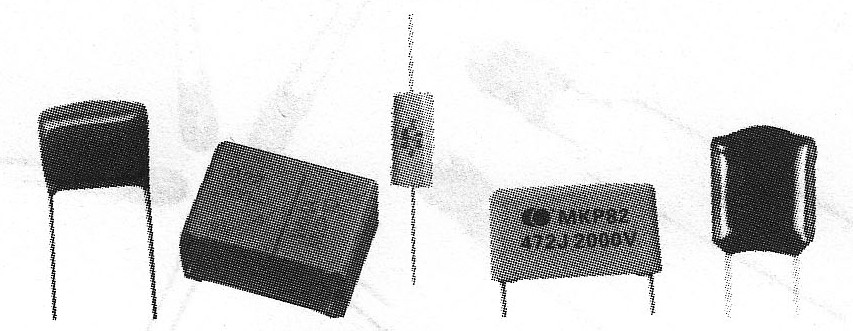

（b）常見聚丙烯電容外形

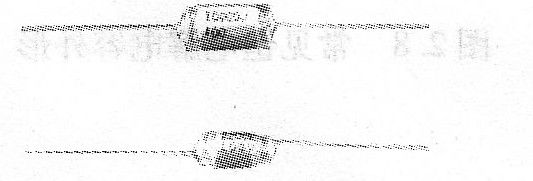

（c）常見聚苯乙烯電容外形

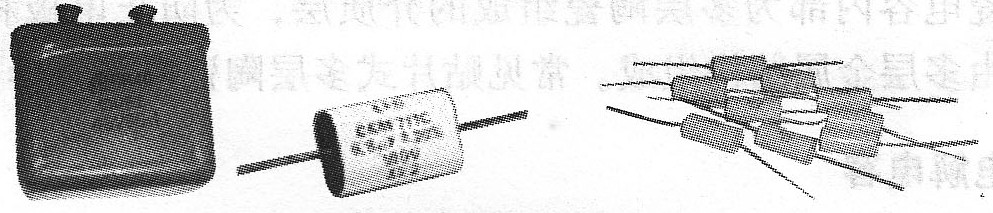

（d）常見聚碳酸酯電容外形

圖6 常見薄膜電容外形

　　7.鋁電解電容

　　鋁電解電容屬于有極性電容，以鋁箔為正極，以鋁箔表面的氧化鋁為介質，以電解質為負極制作而成。鋁電解電容體積大、容量大，與無極性電容相比其絕緣電阻低、漏電流大、頻率特性差、容量與損耗會隨周圍環境和時間的變化而變化，特別是當溫度過低或過高的情況下，且長時間不用還會失效。鋁電解電容僅限于低頻、低壓電路。常見鋁電解電容外形如圖7所示。

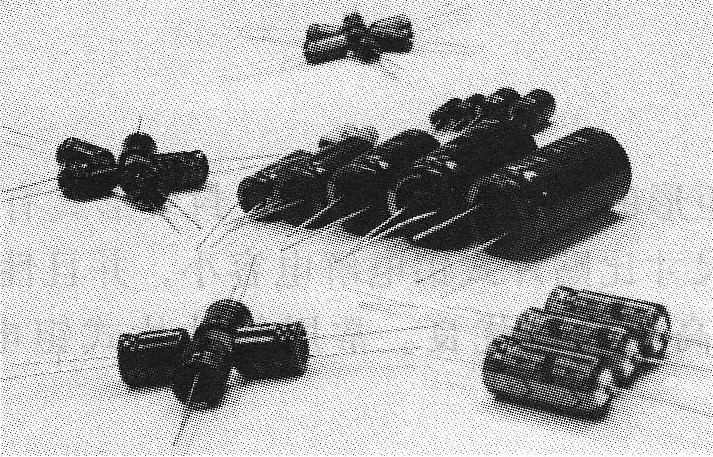

圖7 常見鋁電解電容外形

　　8.鉭電解電容

　　鉭電解電容屬于有極性電容，以鉭金屬片為正極、其表面的氧化鉭薄膜為介質，二氧化錳電解質為負極制作而成。鉭電解電容的溫度特性、頻率特性和可靠性都較鋁電解電容要好，漏電流極小、電荷存儲能力高、誤差小、壽命長，但價格昂貴，適用于高精密的電子電路中。常見鉭電解電容外形如圖8所示。

圖8 常見鉭電解電容外形

　　9.貼片式多層陶瓷電容

　　貼片式多層陶瓷電容內部為多層陶瓷組成的介質層，為防止電極材料在焊接時收到侵蝕，兩端頭外電極由多層金屬結構組成。常見貼片式多層陶瓷電容外形如圖9所示。

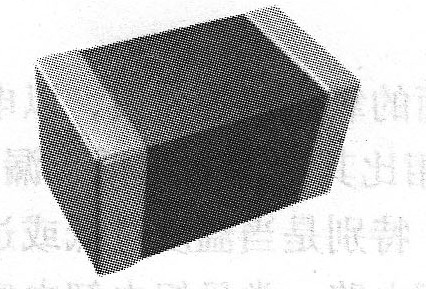

圖9 常見貼片式多層陶瓷電容外形

　　10.貼片式鋁電解電容

　　貼片式鋁電解電容。是由陽極鋁箔、陰極鋁箔和襯墊卷繞而成。常見貼片式鋁電解電容外形如圖10所示。

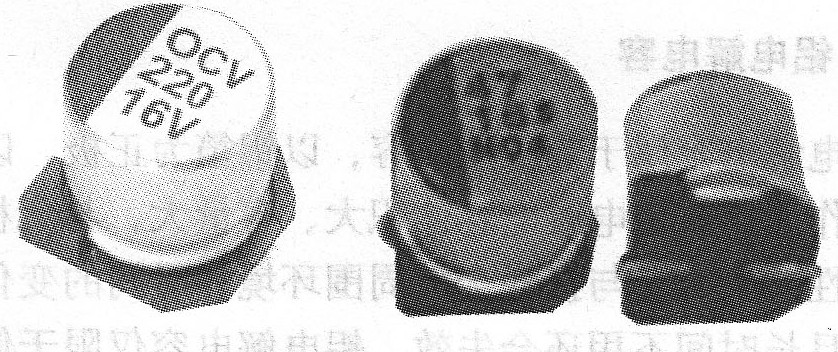

圖10 常見貼片式鋁電解電容外形

　　11.貼片式鉭電解電容

　　貼片式鉭電解電容有矩形的，也有圓柱形的，封裝形式有裸片型、塑封型和端帽型三種，以塑封型為主。其尺寸比貼片式鋁電解電容小，并且性能好，如漏電小、負溫性能好、等效串聯電阻小、高頻性能優良。常見的貼片式鉭電解電容為塑封，外形如圖11所示。

圖11 常見貼片式鉭電解電容外形
