連接器是電子產品中用于電氣連接的一類器件，使用十分廣泛。習慣上把連接器叫做接插件。在電子設各中采用連接器是提高效率、容易裝配、方便調試、便于維修的普通工藝。

　　連接器的種類較多，常用如下幾種。

　　1.圓形連接器

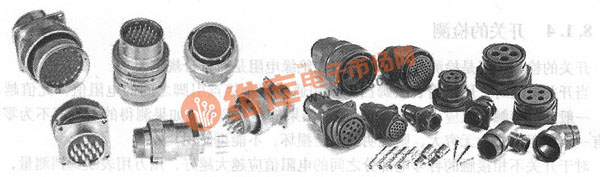

　　圓形連接器俗稱航空插頭、插座，主要有插接式和螺接式兩大類。插接式常用于插拔較頻繁、連接點數少的電路連接。螺接式有一個標準的旋轉鎖緊機構，在多接點和插拔力較大的情況下連接較方便，抗振性能極好，容易實現防水密封及電場屏蔽等特殊要求，常用于無須經常插拔的電路連接。這類連接器接點數量從兩個到近幾百個，額定電流從IA到數百安，工作電流均在300～500V。常見的圓形連接器如圖1所示。

圖1 常見的圓形連接器

　　2.矩形連接器

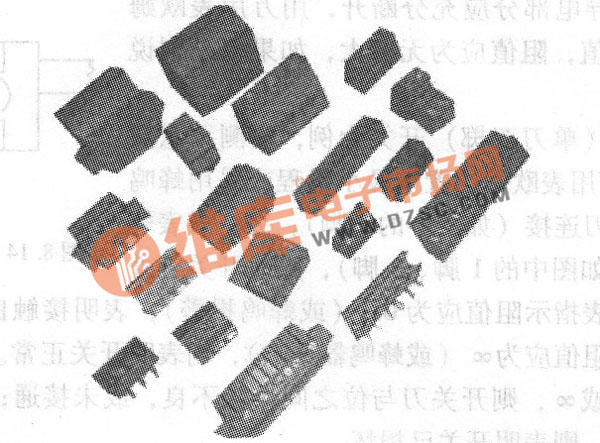

　　矩形連接器采用矩形排列，能充分利用空間位置，廣泛應用于各種電子設備的機內互連。當帶有外殼或鎖緊裝置時，也可用于機外的電纜連接。常見矩形連接器如圖2所示。

圖2 常見矩形連接器

　　3.印制板連接器

　　印制板連接器的結構形式有直接型、繞接型和間接型等。

　?。?）直接型：直接型的印制板連接器是將連接器焊接在一塊電路板上，另一塊電路板直接插人連接器與前一塊電路板相連，如計算機上的聲卡就是通過直接型連接器與主板相連的。

　?。?）間接型：間接型的印制板連接器是通過插頭插座中間加導線將印制板連接起來的。

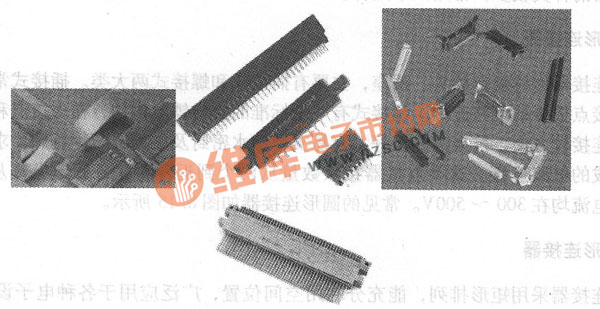

　　常見印制板連接器如圖3所示。

圖3 常見印制板連接器

　　4.D形連接器

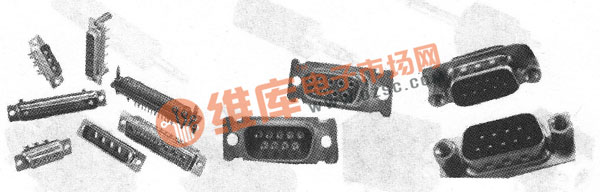

　　D形連接器具有非對稱定位和連接鎖緊機構，可靠性高，定位準確，廣泛應用于各種電子產品的機內和機外連接。常見D形連接器如圖4所示。

圖4 常見D形連接器

　　5 帶狀電纜連接器

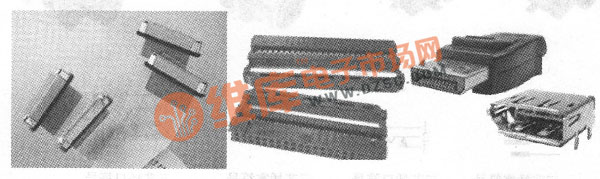

　　帶狀電纜連接器常用于數字信號傳輸。常見帶狀電纜連接器如圖5所示。

圖5 常見帶狀電纜連接器

　　6.條形連接器

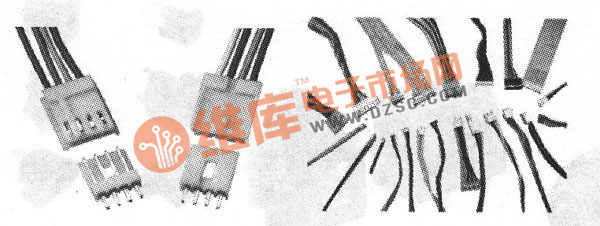

　　條形連接器又稱電路板接插件，主要用于印制電路板與導線的連接。為防止插錯方向，這種連接器常采用非對稱設計（即插頭只能從一個方向和位置插人插座），廣泛應用于電子產品中。常見條形連接器如圖6所示。

圖6 常見條形連接器

　　7.AV連接器

　　AY連接器也稱音／視頻連接器或視聽設備連接器，用于各種音響設備中，如常用的CD機、電視機、DVD以及多媒體等部件的連接。

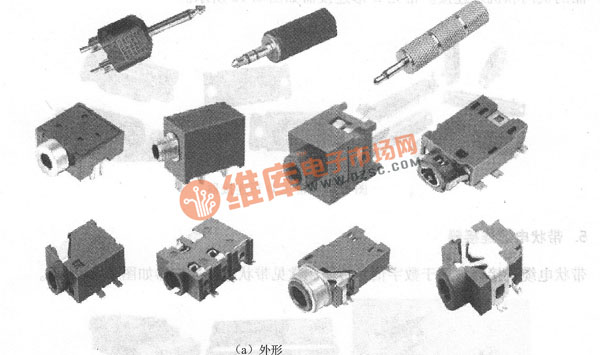

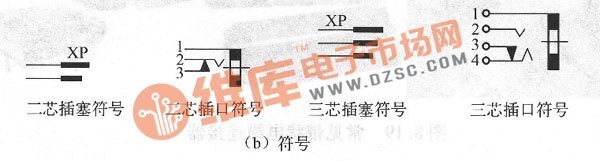

　?。?）音頻連接器：常用于音頻設各的信號傳輸，一般使用屏蔽線與插頭連接。常見音頻連接器的外形和符號如圖7所示。

圖7 常見音頻連接器的外形和符號

　?。?）直流電源連接器：常用于小型電器產品直流電源的連接。形如圖8所示。

圖8 常見直流電源連接器的外形

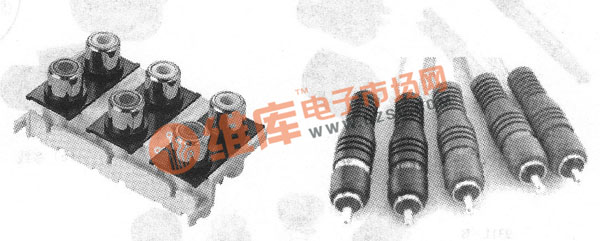

　　（3）同心連接器：也稱蓮花插頭座，常用于音響及視頻設備中傳輸音視頻信號，使用時一般用屏蔽線與插頭座連接，芯線接插頭座中心接點。常見同心連接器的外形如圖9所示。

圖9 常見同心連接器的外形

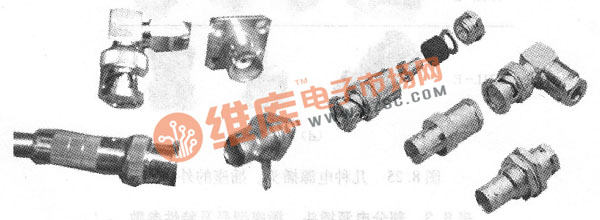

　　4）射頻同軸連接器：又稱射頻轉接器，用于射頻信號的傳輸和通信、網絡等數字信號的傳輸，與專用射頻同軸電纜連接。其中卡口式插頭座也用于示波器、信號發生器等脈沖信號的傳輸。從結構形式上分有雙通形式和三通形式（T形），也有不同阻抗的連接器（阻抗變換器）等。常見射頻同軸連接器的外形如圖10所示。

圖10 常見射頻同軸連接器的外形

　　8.電源插頭、插座

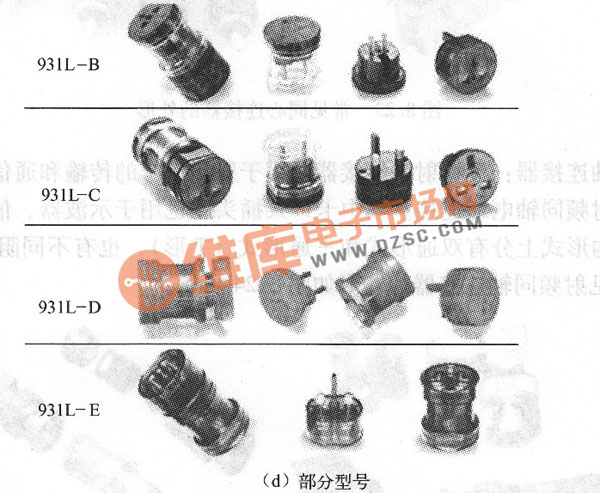

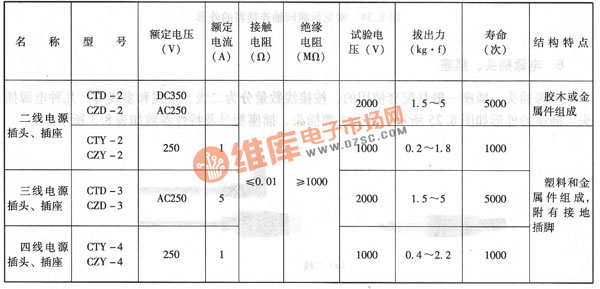

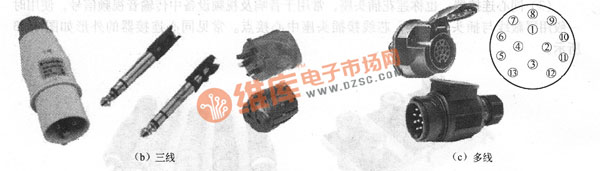

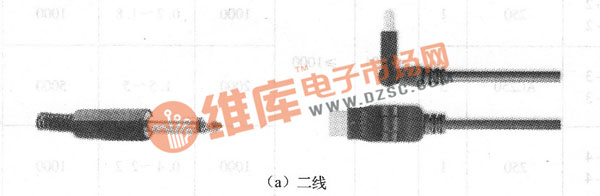

　　電源插頭、插座一般是配套使用的，按接線數量分為二線、三線和多線等。幾種電源插頭、插座的外形如圖11所示，部分電源插頭、插座型號及特性參數如表1所示。

圖11 幾種電源插頭、插座的外形

表1 部分電源插頭、插座型號及特性參數
