1  門頭LED條屏

　　門頭LED條屏幕，動感強顏色鮮艷，能吸引注意力，主要用來發布廣告信息，廣泛應用于銀行，影樓，美容美發，手機店等店鋪門頭。隨著LED屏作為一種新媒體被大家接受，的價格也被大家接受，LED的配件的標準化，將極大地推進LED屏的普及。門頭的LED條屏應用，將會是LED屏走向平民化的重要大轉折。

　　2  組裝意義

　　LED產業鏈已經很完善，所有的配件都可以很容易在網上買到，LED的技術參數， 日趨統一，行業標準基本形成，所有零配件都已經模塊化。為自行組裝LED屏幕提供了材料保障。 LED條屏，外形為長條形，包裝和運輸成本高，相對材料成本較低，LED屏幕的當?shù)亟M裝奠定了成本優勢。 加上終用戶并不熟悉LED屏幕，提高LED屏幕的當?shù)劁N售的競爭力。 所以自行組裝LED屏幕，在當?shù)劁N售，可以獲得利潤。

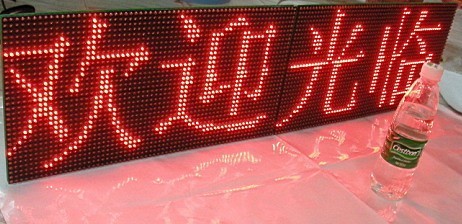

　　我們以門頭LED控制卡為例子講述一個F5 128x32的門頭LED大條屏（1米長0.25米高）組裝過程以及牽涉到的理論知識。效果圖如下圖1:

　　3  LED條屏幕

　　LED橫幅條屏幕的組成和小LED條屏幕是一樣的，都是由單元板，電源，控制卡，連線組成。這里著重說明與小LED條屏幕的區別。

　　3.1 單元板

　　門頭LED條屏常用的單元板，根據亮度，點距，幾分幾掃描，來分類。

　　3.2 亮度

　　一般用CCD為計量單位。由于CCD比較難測量，行業一樣用使用環境亮度指標來衡量。以下是各級亮度的定義：

　　戶內亮度：白天需要日光燈照明的環境

　　半戶外亮度： 白天不需要日光燈照明，太陽不能直射屏，屏幕背景為墻壁，不透陽光

　　戶外亮度：太陽能直射屏幕屏幕，屏幕背景空曠，能透射陽光。

　　3.3 點距

　　就是發光點之間的距離。主要是取決于觀看者的距離。門頭屏幕觀看距離一般在30米內，一般采用不大于P16（16mm），常用為P7.62 。點距越密，顯示出來的字筆畫越細膩，點越多，單位面積的屏幕就越貴。

　　3.4 幾分幾掃描

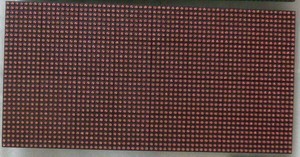

　　在LED單元板，掃描方式有1/16 1/8 1/4 1/2 靜態 幾種。如何區分呢？一個簡單的辦法就是數一下單元板的LED的數目和74HC595的數量。見下面的單元板（圖2）一共有64x32個單紅的LED燈，16個74HC595。（1個6025相當2個74HC595）

　　計算方法：LED的數目除以74HC595的數目再除以8 : 64 x 32 / 16 / 8 = 16掃

（正面）圖2（背面）

　　再觀察下面的單元板（圖3）：

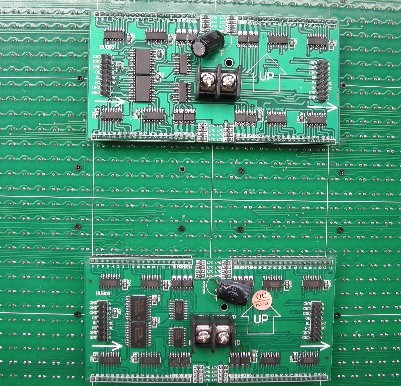

正面 背面 放大 （圖3）

　　32x16個LED點，16個74HC595。

　　計算方法：LED的數目除以74HC595的數目再除以8 = 32 x 16 / 16 / 8 = 4掃

　　如果采用相同的LED燈，1/16掃的亮度要比1/8高，靜態（1/1）的亮度是的。戶內的屏幕一般采用1/16掃，半戶外的一般采用1/16或者1/8。對于放置在屏幕經常受到猛烈陽光照射的環境，就用1/4掃描。

　　這次我們采用 <半戶外F5（P7.62）單燈單紅1/16掃08接口> 的單元板（圖2），該單元板亮度高，價格便宜。

　　單元板的常見的問題：

　　問： 是不是屏幕的亮度越來高越好呢？應該怎樣決定屏幕的亮度？

　　答：不是的，屏幕亮度越高，價格就越高。亮度太高會刺眼，不舒適。要根據環境的亮度來決定屏幕的亮度。對于白天不需要日光燈照明的環境，我們建議采用半戶外1/16掃的單元板就足夠了。如果是大馬路，向西，周圍沒樹，白天很亮，就用1/8掃。

　　問： 點距這么多規格，那種好呢？越密越好？

　　答：不是的，越密就越貴。太稀疏的話，近距離看不清。對于橫幅來說，7.62mm是比較合適的。有的店面 為了省錢，又想做個大的橫幅，用點距30mm的單元板來做，可是馬路好窄，對面行人看過來，字太大了，要停下來仔細看才知道是什么內容，效果適得其反。

　　3.5 控制卡

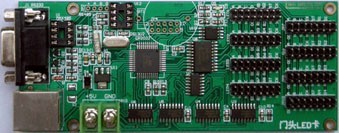

　　這里推薦使用門頭LED控制卡，該款控制卡專門為門頭LED條屏設計，使用簡單，功能合適，價格優勢明顯?，F(xiàn)在LED的市場競爭激烈，可以幫助你有效降低成本，提高效益。下面介紹一下控制卡的參數：

門頭LED大條屏控制卡

　  （1）簡介

　　該卡支持64點高的LED條屏，多語言支持，可以顯示任意字體和GIF動畫，為店鋪門頭LED屏幕招牌橫幅提供，高可靠，低成本的解決方案。操作簡單，效果豐富。

　　（2）應用

　　16/32點高戶內外條屏，64點高戶內條屏，64點高小型戶內LED屏幕

　　（3）特點

　　控制點數：1024x32點雙色，1/16掃1024x64單色，1024x32雙色，512x64雙色，1/8 掃1024x32單色，512x32雙色1/4 掃 512x32單色，256x32雙色。

　　掃描方式：1/16 1/8 1/4掃。

　　參數更改：串口發送，無跳線設計。

　　顯示效果：支持任意大小各種字體和圖片，GIF動畫。

　　運動效果：多種，GIF動畫。

　　輸出接口：16PIN 08接口。

　　掃描控制：硬件，頻率可調。

　　儲存容量：FLASH 4Mbit 無需電池，掉電保存。（可保存512x32單色圖片256張）

　　通訊方式：RS232/RS485 / USB .

　　支持組網 250個屏幕聯網。

　　軟件語言：中文，英文，多國語言支持。

　　調試安裝：快速簡易安裝和調試

　　.工作環境：溫度 -20 到 + 80.

　　3.6 電源及功率計算

　　LED屏幕的功率一般取決于單元板的595數量，全亮1個595的功率為0.4A。

　　數一下單元板上面595的數量就可以計算出功率的。如果屏幕只是顯示文字，1個595的功率0.2A內。由于現在很多的電源的輸出功率并沒有標稱那么大，也很少出現全亮的情況，所以功率等于標稱功率基本就OK。當然功率選大一點有好處。

　　這里推薦使用 鐵殼的LED專用5V電源。功率從5V 10A-40A。

　　提示：如何知道電源功率是否足夠？屏幕全亮，測量電源的接線柱的電壓，應該在5v-4.7v之間。

　　3.7 連接

　　由于門頭LED屏幕涉及的部件種類繁多，之間的連接也比小條屏要復雜，下面舉一反三，介紹各部件之間的連接，由于不同的掃描方式，有不同的接口，使用得多的是08接口，12接口和04接口。不同的接口主要是信號線的排列順序不一樣，原理是一樣的?？刂瓶ㄒ话悴捎?8接口，當單元板的接口與控制卡的不一致的時候，就需要制作一根轉換線。

　　LA=A，LB=B，LC=C，LD=D

　　ST=LT=LAT=L，CLK=CK=SK=S，OE=EN，N=GND

　　轉換線制法有3個、

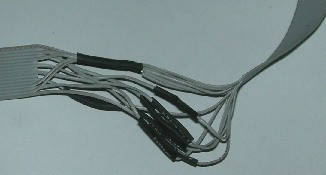

　　1、把做好的排線中間剪斷，重新排列順序然后接好，捆上電工膠布。（這個方法多人用）

　　2、把排線撕開，重新排列順序做頭。

　　3、用轉換接頭。（簡單，就是要多一個轉換板）

　　下面就開始，組裝拉：

　　A 檢查電源電壓?？纯词遣皇?V左右。

　　檢查電源電壓，找出直流正負 連接開關電源，將220V電源線連接到開關電源，（確認連接正確后，連接到AC或者NL接線柱）然后插上電。會發現電源有個燈會亮，然后用萬用表，直流檔測量一下V+ 和V-之間的電壓，確保電壓在4.8V-5.1V 之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分。

　　B  觀察單元板和控制卡的接口

　　控制卡上面有R1 R2 R3 R4 ……而單元板上一般只有R1 或者（R1 R2）。應該怎樣連接呢？

控制卡接口

單元板接口

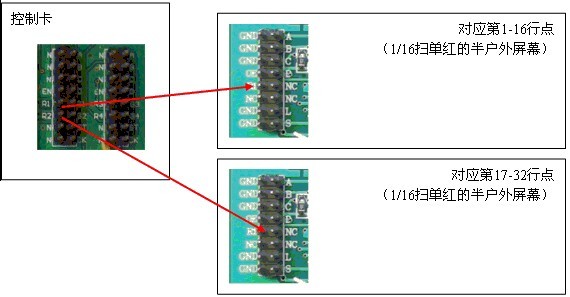

　　控制卡上面的 R1對應第1行單元板，R2對應第2行單元板，R3對應第3行單元板，R4對應第4行單元板 見下圖：

　　根據下圖制作一根數據線。蘭色和紅色為到排線，其中紅色是需要注意的部分。黃色方框?yàn)榕啪€頭。建議使用排線鉗。

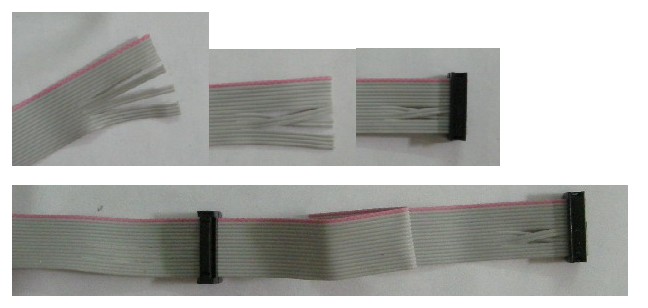

　　制作過程：（如下圖，用LED-排線鉗壓好）
