近年來，隨著電力電子技術、微電子技術、新型電機控制理論和稀土永磁材料的快速發展，永磁同步電動機得以迅速的推廣應用。永磁同步電動機具有體積小，損耗低，效率高等優點，在節約能源和環境保護日益受到重視的今天，對其研究就顯得非常必要。因此。這里對永磁同步電機的控制策略進行綜述，并介紹了永磁同步電動機控制系統的各種控制策略發展方向。

    混沌系統是一種確定性系統，其運動軌跡敏感地依賴于系統的初始狀態，即兩個相同的混沌系統從非常接近的初始狀態出發，經過一定的過渡時間之后，其運動軌跡將變得完全不同。這和現實生活中的一些復雜系統所表現出來的特性非常相似，即確定性系統所表現出的隨機性。系統的混沌特性在很多情況下是人們不希望的，所以針對這些系統，研究了很多的控制方法來消除混沌現象。例如混沌的自適應控制[6]、變結構控制[7]、反饋控制等[8].此外在混沌同步方面自從Pecora和Carroll的文章（即P-C同步法）[9]發表以來，混沌同步的研究也取得了巨大的發展。

    本文正是由混沌同步的觀點出發，設計出永磁同步電機的狀態觀測器，從而構造出非線性反饋控制器，實現永磁同步電機的控制。通過簡單的線性系統的零極點配置方法，便可以獲得期望的運行特性，而且避免了PID校正中由于參數不當而可能出現的混沌現象。

    1 數學模型

    永磁同步電機的d-q模型廣泛地用于控制器設計。通過Park變換很容易將電機的交流變量轉換成直流變量，極大地方便了控制系統設計。永磁同步電機的d-q模型可以表示為：

    2 控制器設計

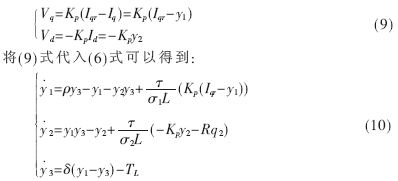

    線性控制器尤其比例積分（PI）控制器在永磁同步電機速度控制中通常是的設計方案。簡單地表述為雙閉環控制系統：內環為電流環，外環為速度環。這里就以比例調節器為例，說明傳統的線性調節器在永磁同步電機控制應用中的弊端。記Iqr和Idr分別為q軸和d軸的指令電流，而實際中Idr=0可以很容易得到保證[4],則采用比例調節器的d-q電壓為：

    為了得到不受驅動的Lorenz系統，可以使外部轉矩TL=0,以及指令電流Iqr=0.可以得到如下的模型：

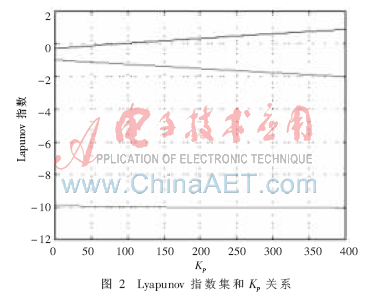

    將（7）式代入（11）式，通過計算可以得到Lorenz系統族的Lyapunov指數集與反饋增益Kp的關系，如圖2所示。圖中計算所采用的方法同樣是Wolf法，只不過此時Lyapunov指數集的計算與反饋增益Kp息息相關。

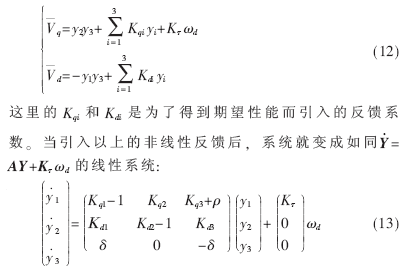

    從圖2可以看出永磁同步電機在較小的反饋增益 Kp（Kp<86）下能夠保持穩定，隨著Kp的增加，混沌化逐漸加劇。在控制系統設計時，一方面為了保證系統的響應速度，必須有較大的反饋增益；而另一方面，大的反饋增益又容易使系統混沌化。對于PI調節器，也有同樣的結果。受非線性反饋的啟發[14],可以引入如下的反饋：

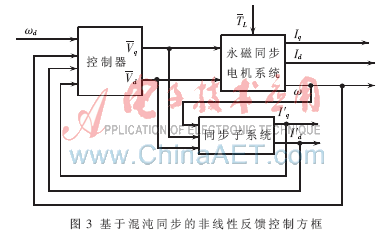

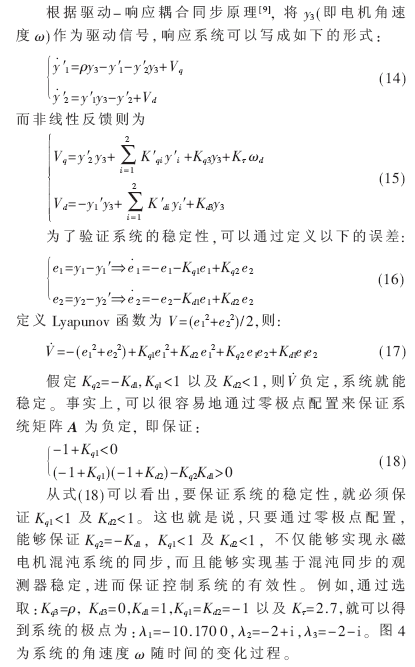

    通過簡單的零極點配置方法，閉環系統就能得到期望的性能。更進一步來說，實際系統中某些變量是不能直接測量的，例如現在研究的同步電機無位置傳感器控制就是只能測量電機的角速度？棕。為此，可以構造基于混沌同步的狀態觀測器，估計出其他變量，從而可以實現控制。其結構框圖如圖3所示。也就是說，通過構造與永磁同步電機相關的同步子系統，將控制所需的電機狀態變量用通過同步后的子系統變量代替，從而形成閉環控制。

    本文首先介紹了永磁同步電機與混沌Lorenz系統在數學模型上的相似之處。永磁同步電機本身是不會呈現混沌特性的，但是隨著電機外部力矩的變化及q軸電壓的變化，就有可能產生混沌現象。傳統的PI控制器在抑制混沌上作用又不是很明顯。由此引入了非線性反饋控制，該控制器能夠使非線性的電機系統轉化為普通的一階系統，從而可以通過線性系統的零極點配置達到期望的響應特性。考慮到實際系統的某些變量可能無法測量，在非線性反饋的基礎之上，引入了基于混沌降階同步的狀態觀測器，用估計值代替某些不可測量的變量，進而構成非線性反饋，實現了電機系統的控制。同時通過Lyapunov直接法證明了觀測器的穩定性。仿真結果也證明了該控制器的有效性。

    永磁同步電動機的各種控制策略各有優缺點，實際應用中應當根據性能要求采用與之相適應的控制策略，以獲得性能。永磁同步電動機以其卓越的性能，在控制策略方面已取得了許多成果，相信永磁同步電動機必然廣泛地應用于國民經濟的各個領域。
