薯片桶的另類利用:自制迷你音箱
出處:qiangjiaxi 發布于:2011-08-30 15:37:49
前些天在收拾倉庫時碰到N年前的一個古董級方正電腦,發現這主機上集成了高保真2英寸2.0音箱,回想一下當時使用時感覺音效很不錯,于是我便觸發了自制一個2.0音箱的想法,既可以插到筆記本上,也可以接到我的小P上提升小P的音效。于是在網上瘋狂查閱了2天看到有人用薯片桶作低音炮的,我突發奇想我也可以用一個大小合適的薯片桶作一個2.0音箱呢?說干就干,這幾天每次去超市都很注意這樣的容器,發現了這件商品,可X克桶裝薯片如下圖,花了6元買了2個,回家便狼吞虎咽搞定了內裝物,味道還行。

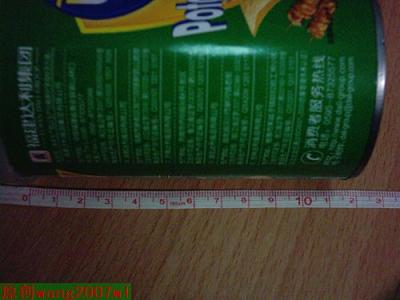

尺寸

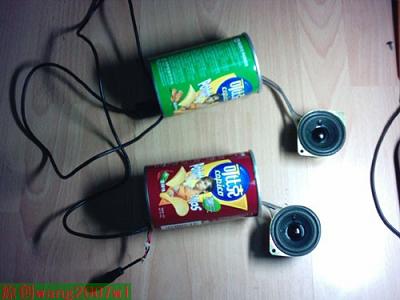

原來的喇叭及電路


電路背面

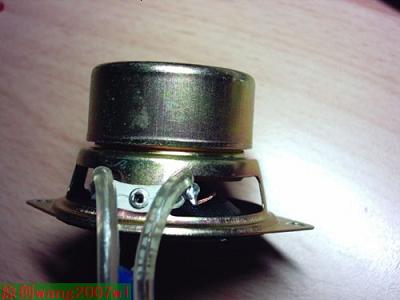

2英寸單元

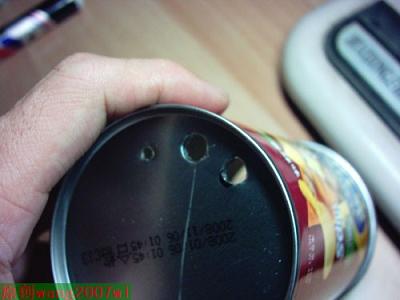

先在薯片桶底部四個孔

上面三個孔裝下面這三個東東

孔打好了,不小心劃了一下,不和諧了……

由于原來左右聲道是用的是音箱專用扁線,不適合從底部打孔穿線,也不美觀,所以我另找了一條廢舊筆記本變壓器上的輸出線,這線要贊一下,是同軸線還帶磁環,作音頻線應該沒問題

將線一頭從底部穿進去

然后焊到電路板上,這是左通道

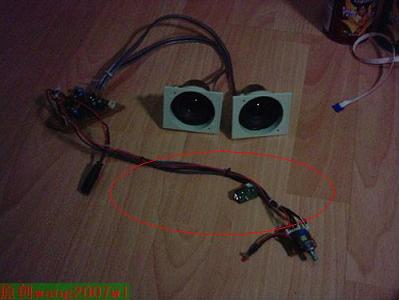

因為薯片桶的空間有限,也不想讓內部電線過于混亂,要把下圖中紅圈那幾條線減短

減短后的樣子

然后就是總裝了,這部分費時,由于薯片桶空間很小,只能用鑷子一點一點往里推
對了,在薯片桶里先貼一張白紙,因為薯片桶的內壁有點像鋁箔,我怕導電才這樣做的

我是先按的中間的音量旋鈕,然后按電源指示燈,電源指示燈要用熱熔膠粘上,上音頻輸入口的時候發現一個無奈的狀況,我先前開的那個孔相離的太近了,音頻輸入孔根本安不上,唉,只好重新鉆孔了……幸好是在背后,不太影響美觀

這是內部圖

在左通道底部鉆個孔

然后把剛才那條自制的音頻線塞進去

然后把兩個音箱的喇叭焊上,就完成90%了

結尾工作
怎樣把喇叭跟音箱連為一體呢?
我的方案是用原來的薯片桶的蓋子
首先在蓋子上開一個與喇叭單元直徑一樣的洞,我有一樣秘密武器,那就是……

我把兩頭都換成金屬針,然后把角度調好,就能開孔了
就如下圖,正面轉幾下,然后反面轉幾下,就可以勒



我是用一片剛才鉆孔時的下腳料作了兩個墊片,然后用自攻絲(或者蚊釘)上上就行了

看看正面

裝到薯片桶上看看

嗯,感覺不錯。

OK,來個完成圖

左下角那個不和諧的電源接頭,我真的找不到好的解決方案了,誰有好的解決方案可以說出來

然后就是激動人心的試音了,好插上電源,我臨時隨便找了一個12V直流輸出變壓器,

連上我的小P,咦?咋沒聲呢?靠!不會把 ,仔細察看一番,靠,竟然沒開開關,竟然凡這么低級的錯誤……

OK,開關開了,燈也亮了,聽歌嘍

總結:這音箱音質當然沒有市面上賣的品牌音箱好了,但它也不是蓋的,除了低音不足以外,中高音還是不錯的,特別是人聲表現很清晰,跟愛國者一款SP-F070i 便攜數碼音箱 很相近??傊€終歸中舉,聽音樂玩游戲都不錯。還有我在網上看別人做音箱都要在里面填充隔音棉,我暫時沒找到相關材料,所以就沒這個步驟。這是我次DIY,做的不好的地方還請大家見諒!謝謝觀賞
